公布日：2023.11.24
申请日：2023.10.23
分类号：C02F7/00(2006.01)I;H02J7/35(2006.01)I
摘要
本发明涉及污水处理技术领域，具体涉及基于光伏发电的环保污水处理系统，提出如下技术方案：包括气管和与气管相连通的曝气盘，以及用于调节气泡大小的调节机构，包括固定安装在曝气盘内部底面的外罩，所述外罩的内部设有套设在转轴外部的内罩，所述内罩通过对称安装的滑杆与驱动槽滑动配合，和用于增加曝气效率的增速机构，包括套接在转轴表面的主齿轮，所述主齿轮的外表面啮合连接有多组从动齿，所述从动齿的底面固定安装有与曝气盘转动连接有旋转杆，所述旋转杆的表面固定安装有多组柔性绳，所述柔性绳的表面设有多组刺尖。本发明通过各个零部件之间的配合使用，使得污水的曝气效率能够大大提高，提高污水的处理效率。
权利要求书

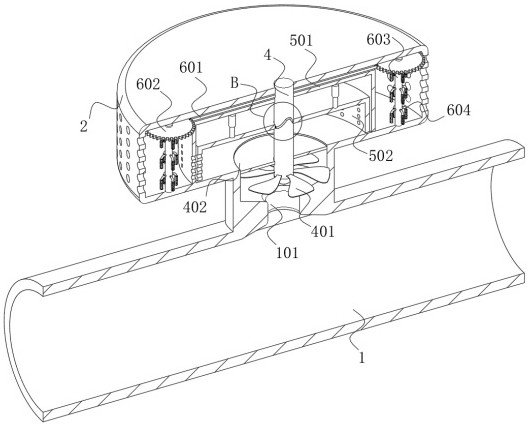

1.基于光伏发电的环保污水处理系统，包括气管（1）和与气管（1）相连通的曝气盘（2），所述气管（1）与外部设置的鼓风机相连通，其特征在于，还包括活动安装在曝气盘（2）上端的刮板（3），所述曝气盘（2）的内部活动连接有转轴（4），所述转轴（4）的表面环绕开设有驱动槽（411），且驱动槽（411）呈波浪状结构，并且转轴（4）的上端与刮板（3）固定连接；以及用于调节气泡大小的调节机构（5），包括固定安装在曝气盘（2）内部底面的外罩（501），所述外罩（501）的内部设有套设在转轴（4）外部的内罩（502），所述内罩（502）通过对称安装的滑杆（503）与驱动槽（411）滑动配合；和用于增加曝气效率的增速机构（6），包括套接在转轴（4）表面的主齿轮（601），所述主齿轮（601）的外表面啮合连接有多组从动齿（602），所述从动齿（602）的底面固定安装有与曝气盘（2）转动连接的旋转杆（603），所述旋转杆（603）的表面固定安装有多组柔性绳（604），所述柔性绳（604）的表面设有多组刺尖（605）；所述外罩（501）通过对称设置的两组弹性伸缩杆与内罩（502）固定连接，且外罩（501）套设在转轴（4）的表面；所述外罩（501）和内罩（502）的表面均开设有出气孔，且开设在外罩（501）和内罩（502）表面的出气孔初始位置相对应。
2.根据权利要求1所述的基于光伏发电的环保污水处理系统，其特征在于，所述气管（1）的内部开设有加速槽（101），且加速槽（101）呈工字型结构。
3.根据权利要求1所述的基于光伏发电的环保污水处理系统，其特征在于，所述刮板（3）靠近曝气盘（2）的一侧等距安装有多组凸杆（301），且凸杆（301）与曝气盘（2）表面的圆孔尺寸相适配。
4.根据权利要求2所述的基于光伏发电的环保污水处理系统，其特征在于，所述转轴（4）的下端固定安装有扇叶（401），且扇叶（401）位于气管（1）的内部，所述扇叶（401）的上方设有套接在转轴（4）表面的防水透气板（402），且防水透气板（402）卡接在气管（1）的内壁。
5.根据权利要求4所述的基于光伏发电的环保污水处理系统，其特征在于，包括用于为鼓风机提供动力源的光伏控制系统，光伏控制系统包括太阳能光伏板、光伏充放电控制器、蓄电池、逆变器、PLC控制器、远程监控器和直流隔离电源，以及交流负载和直流负载，所述太阳能光伏板的输出端与光伏充放电控制器的输入端电性连接，所述光伏充放电控制器的输出端与蓄电池的输入端电性连接，所述蓄电池的输出端与光伏充放电控制器、逆变器和直流隔离电源的输入端电性连接。
6.根据权利要求5所述的基于光伏发电的环保污水处理系统，其特征在于，所述逆变器的输出端与PLC控制器和直流负载的输入端电性连接，且逆变器用于将光伏产生的直流电转换为交流电，用于交流负载供电。
7.根据权利要求6所述的基于光伏发电的环保污水处理系统，其特征在于，所述直流隔离电源的输出端与直流负载的输入端电性连接，且直流隔离电源用于将光伏充放电控制器输出的浮动的直流电压转换为稳定的24V直流电压并作用于直流负载。
8.根据权利要求7所述的基于光伏发电的环保污水处理系统，其特征在于，所述PLC控制器输出端与交流负载、直流负载和远程监控器的输入端电性连接，且PLC控制器用于读取光伏充放电控制器信息，并上传至远程监控器，实现对光伏系统的远程监控。
发明内容
针对现有技术所存在的上述缺点，本发明提供了基于光伏发电的环保污水处理系统，能够有效地解决现有技术中曝气设备结构单一，导致曝气效率低下的问题。
为实现以上目的，本发明通过以下技术方案予以实现：
本发明提供基于光伏发电的环保污水处理系统，包括气管和与气管相连通的曝气盘，所述气管与外部设置的鼓风机相连通，还包括活动安装在曝气盘上端的刮板，所述曝气盘的内部活动连接有转轴，所述转轴的表面环绕开设有驱动槽，且驱动槽呈波浪状结构，并且转轴的上端与刮板固定连接；以及用于调节气泡大小的调节机构，包括固定安装在曝气盘内部底面的外罩，所述外罩的内部设有套设在转轴外部的内罩，所述内罩通过对称安装的滑杆与驱动槽滑动配合；和用于增加曝气效率的增速机构，包括套接在转轴表面的主齿轮，所述主齿轮的外表面啮合连接有多组从动齿，所述从动齿的底面固定安装有与曝气盘转动连接的旋转杆，所述旋转杆的表面固定安装有多组柔性绳，所述柔性绳的表面设有多组刺尖。
进一步地，所述气管的内部开设有加速槽，且加速槽呈工字型结构。
进一步地，所述刮板靠近曝气盘的一侧等距安装有多组凸杆，且凸杆与曝气盘表面的圆孔尺寸相适配。
进一步地，所述转轴的下端固定安装有扇叶，且扇叶位于气管的内部，所述扇叶的上方设有套接在转轴表面的防水透气板，且防水透气板卡接在气管的内壁。
进一步地，所述外罩通过对称设置的两组弹性伸缩杆与内罩固定连接，且外罩套设在转轴的表面。
进一步地，所述外罩和内罩的表面均开设有出气孔，且开设在外罩和内罩表面的出气孔初始位置相对应。
进一步地，还包括用于为鼓风机提供动力源的光伏控制系统，光伏控制系统包括太阳能光伏板、光伏充放电控制器、蓄电池、逆变器、PLC控制器、远程监控器和直流隔离电源，以及交流负载和直流负载，所述太阳能光伏板的输出端与光伏充放电控制器的输入端电性连接，所述光伏充放电控制器的输出端与蓄电池的输入端电性连接，所述蓄电池的输出端与光伏充放电控制器、逆变器和直流隔离电源的输入端电性连接。
进一步地，所述逆变器的输出端与PLC控制器和直流负载的输入端电性连接，且逆变器用于将光伏产生的直流电转换为交流电，用于交流负载供电。
进一步地，所述直流隔离电源的输出端与直流负载的输入端电性连接，且直流隔离电源用于将光伏充放电控制器输出的浮动的直流电压转换为稳定的24V直流电压并作用于直流负载。
进一步的，所述PLC控制器输出端与交流负载、直流负载和远程监控器的输入端电性连接，且PLC控制器用于读取光伏充放电控制器信息，并上传至远程监控器，实现对光伏系统的远程监控。
有益效果
本发明提供的技术方案，与已知的公有技术相比，具有如下有益效果：
一、本发明通过设置调节机构，进而在气管内部通气的过程中，通过扇叶的转动，带动表面开设有驱动槽的转轴同步转动，使得与驱动槽滑动配合的内罩开始上下移动，通过内罩和外罩表面开设的出气孔的错位，改变气泡的大小，提高曝气的效率。
二、本发明通过设置增速机构，进而在转轴的转动下，利用主动齿与从动齿之间的相互配合，使得旋转杆开始转动，带动其表面设有刺尖的柔性绳开始转动，使得经过出气孔出来的气泡能够再次被刺尖戳破，同时并在旋转杆的转动下，使得水流能够跟随旋转杆转动，进而实现二次提高曝气效率的目的。
（发明人：纪伟洁;孙森林;马继华;王晶莹）
