申请日2017.06.15
公开(公告)日2017.08.01
IPC分类号C02F9/02; C02F101/20
原文
本发明公开了一种重金属污水处理微滤装置，包括过滤箱，所述过滤管的上端固定连接有箱盖，所述箱盖的内部嵌入有进水管，所述进水管的一端内部嵌入有水泵，所述水泵的表面通过支架固定连接箱盖的上表面，所述进水管的进水口内侧分别固定连接有粗过滤网和精密过滤网，所述过滤箱的内侧上端固定连接有漏斗，所述漏斗的下端固定连接滤芯，所述滤芯的外侧两端分别固定连接有板条，所述板条的内部设有螺纹孔。该重金属污水处理微滤装置，能够在抽取污水时，对进水管进水口位置的水流进行搅拌，使得进水口位置的两个过滤网不会被大型杂质堵住，同时也能够提高进水速率，防止进水管的内侧出现杂质堆积的情况。
权利要求书

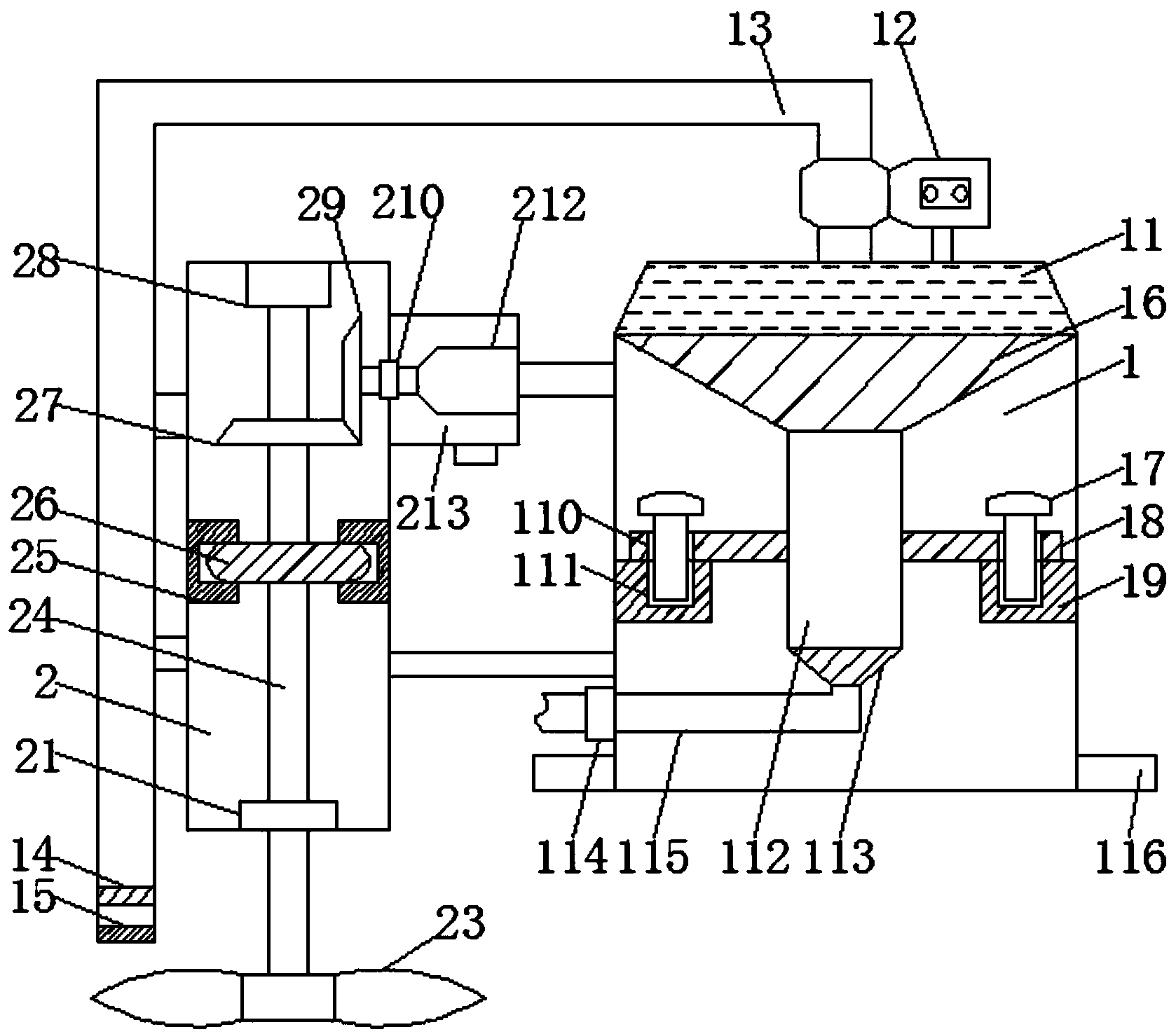

1.一种重金属污水处理微滤装置，包括过滤箱(1)，其特征在于：所述过滤管(1)的上端固定连接有箱盖(11)，所述箱盖(11)的内部嵌入有进水管(13)，所述进水管(13)的一端内部嵌入有水泵(12)，所述水泵(12)的表面通过支架固定连接箱盖(11)的上表面，所述进水管(13)的进水口内侧分别固定连接有粗过滤网(14)和精密过滤网(15)，所述过滤箱(1)的内侧上端固定连接有漏斗(16)，所述漏斗(16)的下端固定连接滤芯(112)，所述滤芯(112)的外侧两端分别固定连接有板条(18)，所述板条(18)的内部设有螺纹孔(110)，所述螺纹孔(110)的内侧螺纹连接有螺纹旋钮(17)，所述过滤箱(1)的内侧中间位置固定连接有定位块(19)，所述定位块(19)的内部设有螺纹槽(111)，所述螺纹槽(111)的内侧螺纹连接螺纹旋钮(17)的另一端，所述滤芯(112)的下端设有密封接口(113)，所述密封接口(113)的下端固定连接有排水管道(115)，所述过滤箱(1)的下端内部设有排水口(114)，所述排水口(114)的内侧固定套接排水管道(115)，所述过滤箱(1)的侧面分别通过支架固定连接有搅拌箱(2)和电机箱(213)，所述搅拌箱(2)的侧面上端固定连接电机箱(213)，所述电机箱(213)的内部固定连接有电机(212)，所述搅拌箱(2)与电机箱(213)的连接处嵌入有轴套(210)，所述电机(212)的端口位置穿过轴套(210)轴连接有驱动齿轮(29)，所述搅拌箱(2)的内部上端固定连接有轴座(28)，所述轴座(28)的内侧活动套接有搅拌轴(24)，所述搅拌轴(24)的表面固定套接有联动齿轮(27)，所述联动齿轮(27)的表面啮合驱动齿轮(29)，所述搅拌箱(2)的内侧设有转动槽(25)，所述转动槽(25)的内侧活动套接有圆盘(26)，所述圆盘(26)的内侧固定套接搅拌轴(24)的表面，所述搅拌箱(2)的下端内部嵌入有密封垫(21)，所述密封垫(21)的内侧活动套接搅拌轴(24)的表面，所述搅拌轴(24)的另一端穿过密封垫(21)固定连接有叶片(23),所述进水管(13)的外侧通过支架固定连接搅拌箱(2)的表面。
2.根据权利要求1所述的一种重金属污水处理微滤装置，其特征在于：所述滤芯(112)为聚丙烯纤维滤芯。
3.根据权利要求1所述的一种重金属污水处理微滤装置，其特征在于：所述过滤箱(1)的外侧两端均固定连接有支撑块(116)，支撑块(116)的内部设有膨胀螺丝孔。
4.根据权利要求1所述的一种重金属污水处理微滤装置，其特征在于：所述水泵(12)的表面通过电路串联连接有水泵开关，水泵开关与供电电路通过串联连接。
5.根据权利要求1所述的一种重金属污水处理微滤装置，其特征在于：所述电机箱(213)的外侧固定连接有电机开关，电机开关与电机(212)通过电路串联连接，电机开关与室内电路通过串联连接。
说明书
一种重金属污水处理微滤装置
技术领域
本发明涉及污水处理技术领域，具体为一种重金属污水处理微滤装置。
背景技术
随着现代社会的发展，含有重金属离子的污水产生量越来越大，由于重金属离子在自然条件下难以降解，其不仅会对水资源和土壤造成严重污染，而且还通过食物链的富集作用最终进入人体，从而对人体健康造成较大的危害，因此，对含有重金属离子的污水进行处理就显得尤为重要。
但是现有的重金属污水处理，都是将整体的污水抽入到过滤罐中进行层层过滤，这种情况很容易造成进水管的管道内侧出现杂质堆积，从而减少进水管的进水效率，同时较多的杂质进入过滤设备中，也会降低过滤设备的过滤效果。
发明内容
本发明的目的在于提供一种重金属污水处理微滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种重金属污水处理微滤装置，包括过滤箱，所述过滤管的上端固定连接有箱盖，所述箱盖的内部嵌入有进水管，所述进水管的一端内部嵌入有水泵，所述水泵的表面通过支架固定连接箱盖的上表面，所述进水管的进水口内侧分别固定连接有粗过滤网和精密过滤网，所述过滤箱的内侧上端固定连接有漏斗，所述漏斗的下端固定连接滤芯，所述滤芯的外侧两端分别固定连接有板条，所述板条的内部设有螺纹孔，所述螺纹孔的内侧螺纹连接有螺纹旋钮，所述过滤箱的内侧中间位置固定连接有定位块，所述定位块的内部设有螺纹槽，所述螺纹槽的内侧螺纹连接螺纹旋钮的另一端，所述滤芯的下端设有密封接口，所述密封接口的下端固定连接有排水管道，所述过滤箱的下端内部设有排水口，所述排水口的内侧固定套接排水管道，所述过滤箱的侧面分别通过支架固定连接有搅拌箱和电机箱，所述搅拌箱的侧面上端固定连接电机箱，所述电机箱的内部固定连接有电机，所述搅拌箱与电机箱的连接处嵌入有轴套，所述电机的端口位置穿过轴套轴连接有驱动齿轮，所述搅拌箱的内部上端固定连接有轴座，所述轴座的内侧活动套接有搅拌轴，所述搅拌轴的表面固定套接有联动齿轮，所述联动齿轮的表面啮合驱动齿轮，所述搅拌箱的内侧设有转动槽，所述转动槽的内侧活动套接有圆盘，所述圆盘的内侧固定套接搅拌轴的表面，所述搅拌箱的下端内部嵌入有密封垫，所述密封垫的内侧活动套接搅拌轴的表面，所述搅拌轴的另一端穿过密封垫固定连接有叶片，所述进水管的外侧通过支架固定连接搅拌箱的表面。
优选的，所述滤芯为聚丙烯纤维滤芯。
优选的，所述过滤箱的外侧两端均固定连接有支撑块，支撑块的内部设有膨胀螺丝孔。
优选的，所述水泵的表面通过电路串联连接有水泵开关，水泵开关与供电电路通过串联连接。
优选的，所述电机箱的外侧固定连接有电机开关，电机开关与电机通过电路串联连接，电机开关与室内电路通过串联连接。
与现有技术相比，本发明的有益效果是：该重金属污水处理微滤装置，能够在抽取污水时，对进水管进水口位置的水流进行搅拌，使得进水口位置的两个过滤网不会被大型杂质堵住，同时也能够提高进水速率，防止进水管的内侧出现杂质堆积的情况。
