申请日 2016.12.28
公开(公告)日 2017.05.31
IPC分类号 C02F9/08; E03C1/182; C02F1/32; C02F1/50; C02F1/40
摘要
本发明公开了一种家用污水处理装置，其包括：水池、普通储水箱和储油污水箱;所述水池内壁上端设有岩壁;所述水池内设有内池，且内池搭在岩壁上;所述岩壁下端设有紫外线灯;所述水池底端设有两排水管;所述排水管上端设有活塞;所述排水管下端分别与普通储污水箱和储油污水箱相连;所述普通储污水箱底部设有灭菌除臭层，且侧壁设有消毒装置;所述储油污水箱底部设有灭菌除臭层，且侧壁设有消毒装置和除油脂装置。本发明结构简单，设计合理，占用空间小，且制造成本低，易于安装，使得大多数家庭都可以使用，可节约水资源，降低生活成本。
权利要求书

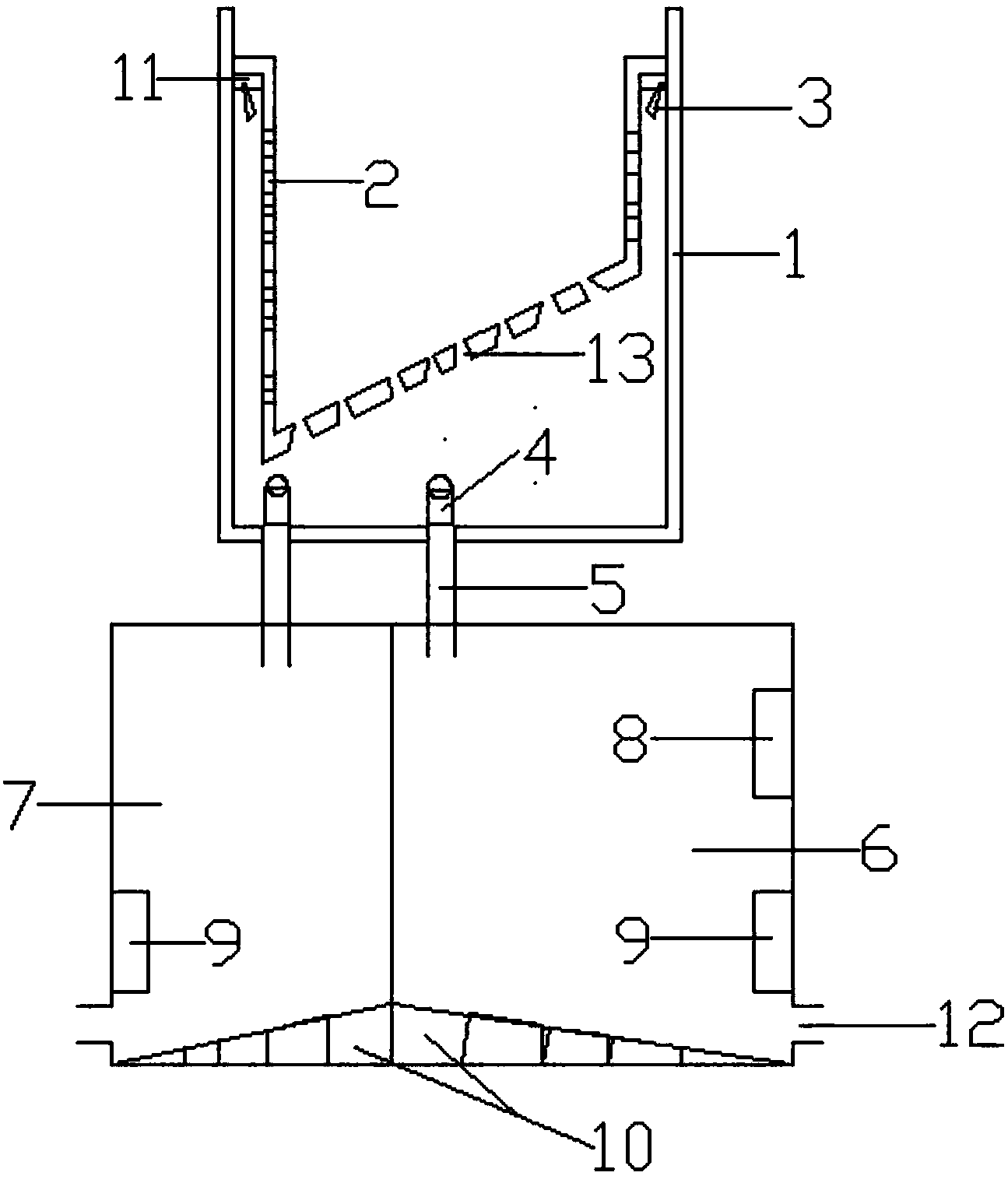

1.一种家用污水处理装置，其特征在于包括：水池、普通储水箱和储油污水箱;所述水池内壁上端设有岩壁;所述水池内设有内池，且内池搭在岩壁上;所述岩壁下端设有紫外线灯;所述水池底端设有两排水管;所述排水管上端设有活塞;所述排水管下端分别与普通储污水箱和储油污水箱相连;所述普通储污水箱底部设有灭菌除臭层，且侧壁设有消毒装置和出水口;所述储油污水箱底部设有灭菌除臭层，且侧壁设有消毒装置、除油脂装置和出水口。
2.根据权利要求1所述的一种家用污水处理装置，其特征在于：所述内池呈梯形，且内池底部呈斜坡状。
3.根据权利要求1所述的一种家用污水处理装置，其特征在于：所述内池侧壁按照双排等角度交叉布孔方式布置，且侧壁布置5—8组圆柱状过水孔。
4.根据权利要求1所述的一种家用污水处理装置，其特征在于：普通储污水箱和储油污水箱为一体连接。
5.根据权利要求1所述的一种家用污水处理装置，其特征在于：所述灭菌除臭层为纳米硅灭菌除臭层，其厚度为 1mm-3mm。
说明书
一种家用污水处理装置
技术领域
本发明涉及水处理技术领域，特别是涉及一种家用污水处理装置。
背景技术
在日常生活中，洗菜、剩菜、剩饭等等生活中的污水，我们通常将污水倒入下水道，然而，时间长了下水道容易堵塞，虽然，有些下水道内安装了过滤网，但是清理废物时比较麻烦也很脏。其次使用过的生活水直接排放不仅浪费资源，同时也增加生活开销。
发明内容
本发明主要解决的技术问题是提供一种家用污水处理装置，其设计合理，结构简单，解决了现有技术中生活水直接排放掉的问题。
为解决上述技术问题，本发明采用的一个技术方案是提供一种家用污水处理装置，其包括：水池、普通储水箱和储油污水箱;所述水池内壁上端设有岩壁;所述水池内设有内池，且内池搭在岩壁上;所述岩壁下端设有紫外线灯;所述水池底端设有两排水管;所述排水管上端设有活塞;所述排水管下端分别与普通储污水箱和储油污水箱相连;所述普通储污水箱底部设有灭菌除臭层，且侧壁设有消毒装置和出水口;所述储油污水箱底部设有灭菌除臭层，且侧壁设有消毒装置、除油脂装置和出水口。
优选的是，所述内池呈梯形，且内池底部呈斜坡状;
优选的是，所述内池侧壁按照双排等角度交叉布孔方式布置，且侧壁布置5—8组圆柱状过水孔;
优选的是，普通储污水箱和储油污水箱为一体连接;
优选的是，所述灭菌除臭层为纳米硅灭菌除臭层，其厚度为 1mm-3mm。
本发明的有益效果是：本发明结构简单，设计合理，占用空间小，且制造成本低，易于安装，使得大多数家庭都可以使用，可节约水资源，降低生活成本。
