申请日2017.05.16
公开(公告)日2017.08.29
IPC分类号C02F9/14; C02F103/32
摘要
本发明公开了一种食品工业污水处理系统，包括：壳体，所述壳体两侧设置有进水口和出水口，污水从进水口进入壳体后依次经过折流调节区、多层过滤系统、细滤罐、调节池、第一反应区、第二反应区、出水池，最后从出水口流出，所述调节池顶端设置有酸碱调节口，所述调节池底端设置有相连通的冷却塔，所述第一反应区内设置有USAB反应器，所述第二反应区内设置有CASS反应器。本发明有效实现了对食品工业污水的一体化处理，处理速率快效果好，适用范围光，操作维护方便，可有效应对生产指标大幅度变化或污水特性突变的情况，满足实际使用要求。
权利要求书

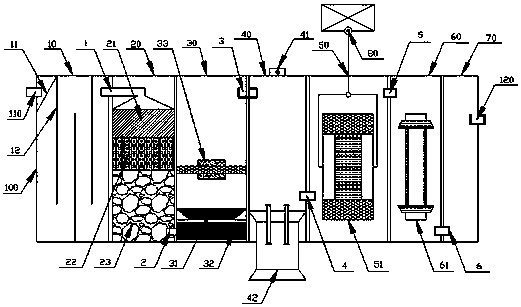

1.一种食品工业污水处理系统，包括：壳体(100)，其特征在于：所述壳体(100)两侧设置有进水口(110)和出水口(120)，污水从进水口(110)进入壳体(100)后依次经过折流调节区(10)、多层过滤系统(20)、细滤罐(30)、调节池(40)、第一反应区(50)、第二反应区(60)、出水池(70)，最后从出水口(120)流出，所述调节池(40)顶端设置有酸碱调节口(41)，所述调节池(40)底端设置有相连通的冷却塔(42)，所述第一反应区(50)内设置有USAB反应器(51)，所述第二反应区(60)内设置有CASS反应器(61)。
2.根据权利要求1所述一种食品工业污水处理系统，其特征在于：所述折流调节区(10)内设置有引流板(11)和隔板(12)，所述引流板(11)倾斜设置在进水口(110)下方，所述隔板(12)之间间隔错开设置，所述折流调节区(10)靠近多层过滤系统(20)一侧上端设置有第一导流口(1)，所述第一导流口(1)从折流调节区(10)伸入至多层过滤系统(20)。
3.根据权利要求1所述一种食品工业污水处理系统，其特征在于：所述多层过滤系统(20)按照自上而下的顺序依次包括固体颗粒过滤层(21)、有机物过滤层(22)、卵石层(23)，所述多层过滤系统(20)底端一侧设有第二导流口(2)，所述第二导流口(2)从多层过滤系统(20)伸入至细滤罐(30)。
4.根据权利要求1所述一种食品工业污水处理系统，其特征在于：所述细滤罐(30)底部设置有分子筛(31)及细沙层(32)，所述细滤罐(30)中部设置有滤网层(33)，所述细滤罐(30)靠近调节池(40)一侧上端设置有第三导流口(3)，所述第三导流口(3)从细滤罐(30)伸入至调节池(40)。
5.根据权利要求1所述一种食品工业污水处理系统，其特征在于：所述调节池(40)一侧底端设置有第四导流口(4)，所述第四导流口(4)从调节池(40)伸入至第一反应区(50)，所述第一反应区(50)靠近第二反应区(60)一侧上端设置有第五导流口(5)，所述第五导流口(5)从第一反应区(50)伸入至第二反应区(60)，所述第二反应区(60)靠近出水池(70)一侧底端设置有溢流堰(6)，所述溢流堰(6)从第二反应区(60)伸入至出水池(70)。
6.根据权利要求1所述一种食品工业污水处理系统，其特征在于：所述USAB反应器(51)上连接有沼气回收利用系统(80)。
说明书
一种食品工业污水处理系统
技术领域
本发明涉及一种食品工业污水处理系统，属于食品工业污水处理技术领域。
背景技术
随着人们生活水平的显著提高，污水处理的要求也随之增长，1990年后，我国污水处理迅速发展，污水处理量增长率为全球的2.3倍，由于国家和各级政府对环境保护重视程度不断提高，中国污水处理行业得以快速增长，乡镇污水处理效率也不断提高。
随着食品工业的大力发展，每年排放的污水量很大，排放后的污水处理力度不够，对环境造成很大破坏。现有的食品工业污水处理装置多存在适用范围受限，处理效果较差，成本昂贵，操作维护繁琐，消耗能源资源大的问题，在生产指标大幅度变化或污水特性突变时，无法满足污水处理需求，甚至可能出现对污水处理系统的损害。为此，需要设计一种新的技术方案，能够综合克服现有技术存在的不足。
发明内容
本发明正是针对现有技术存在的不足，提供一种食品工业污水处理系统，有效实现了对食品工业污水的一体化处理，处理速率快效果好，适用范围光，操作维护方便，可有效应对生产指标大幅度变化或污水特性突变的情况，满足实际使用要求。
为解决上述问题，本发明所采取的技术方案如下：
一种食品工业污水处理系统，包括：壳体，所述壳体两侧设置有进水口和出水口，污水从进水口进入壳体后依次经过折流调节区、多层过滤系统、细滤罐、调节池、第一反应区、第二反应区、出水池，最后从出水口流出，所述调节池顶端设置有酸碱调节口，所述调节池底端设置有相连通的冷却塔，所述第一反应区内设置有USAB反应器，所述第二反应区内设置有CASS反应器。
作为上述技术方案的改进，所述折流调节区内设置有引流板和隔板，所述引流板倾斜设置在进水口下方，所述隔板之间间隔错开设置，所述折流调节区靠近多层过滤系统一侧上端设置有第一导流口，所述第一导流口从折流调节区伸入至多层过滤系统。
作为上述技术方案的改进，所述多层过滤系统按照自上而下的顺序依次包括固体颗粒过滤层、有机物过滤层、卵石层，所述多层过滤系统底端一侧设置有第二导流口，所述第二导流口从多层过滤系统伸入至细滤罐。
作为上述技术方案的改进，所述细滤罐底部设置有分子筛及细沙层，所述细滤罐中部设置有滤网层，所述细滤罐靠近调节池一侧上端设置有第三导流口，所述第三导流口从细滤罐伸入至调节池。
作为上述技术方案的改进，所述调节池一侧底端设置有第四导流口，所述第四导流口从调节池伸入至第一反应区，所述第一反应区靠近第二反应区一侧上端设置有第五导流口，所述第五导流口从第一反应区伸入至第二反应区，所述第二反应区靠近出水池一侧底端设置有溢流堰，所述溢流堰从第二反应区伸入至出水池。
本发明与现有技术相比较，本发明的实施效果如下：
本发明所述的一种食品工业污水处理系统，有效实现了对食品工业污水的一体化处理，处理速率快效果好，适用范围光，操作维护方便，可有效应对生产指标大幅度变化或污水特性突变的情况，满足实际使用要求。
