申请日2015.04.30
公开(公告)日2015.08.26
IPC分类号C02F9/04
摘要
本实用新型属于废水处理技术领域，尤其涉及一种新型节能油田废水处理设备，包括粗过滤装置、废水处理装置、沉淀剂添加装置、水泵、储存装置，所述粗过滤装置包括筛网、初步过滤网、精过滤网，所述废水处理装置包括离子反应容器、保温壳、可调节隔板、大分子过滤膜、沉淀室、小分子过滤膜、净化室。本专利采用化学和物理的方法对废水进行处理，整个过程中只有水泵用电，能耗低，节能环保，大大节省设备整体的耗电量;采用一体式的设计，大大减少占地面积，节约场地。
权利要求书

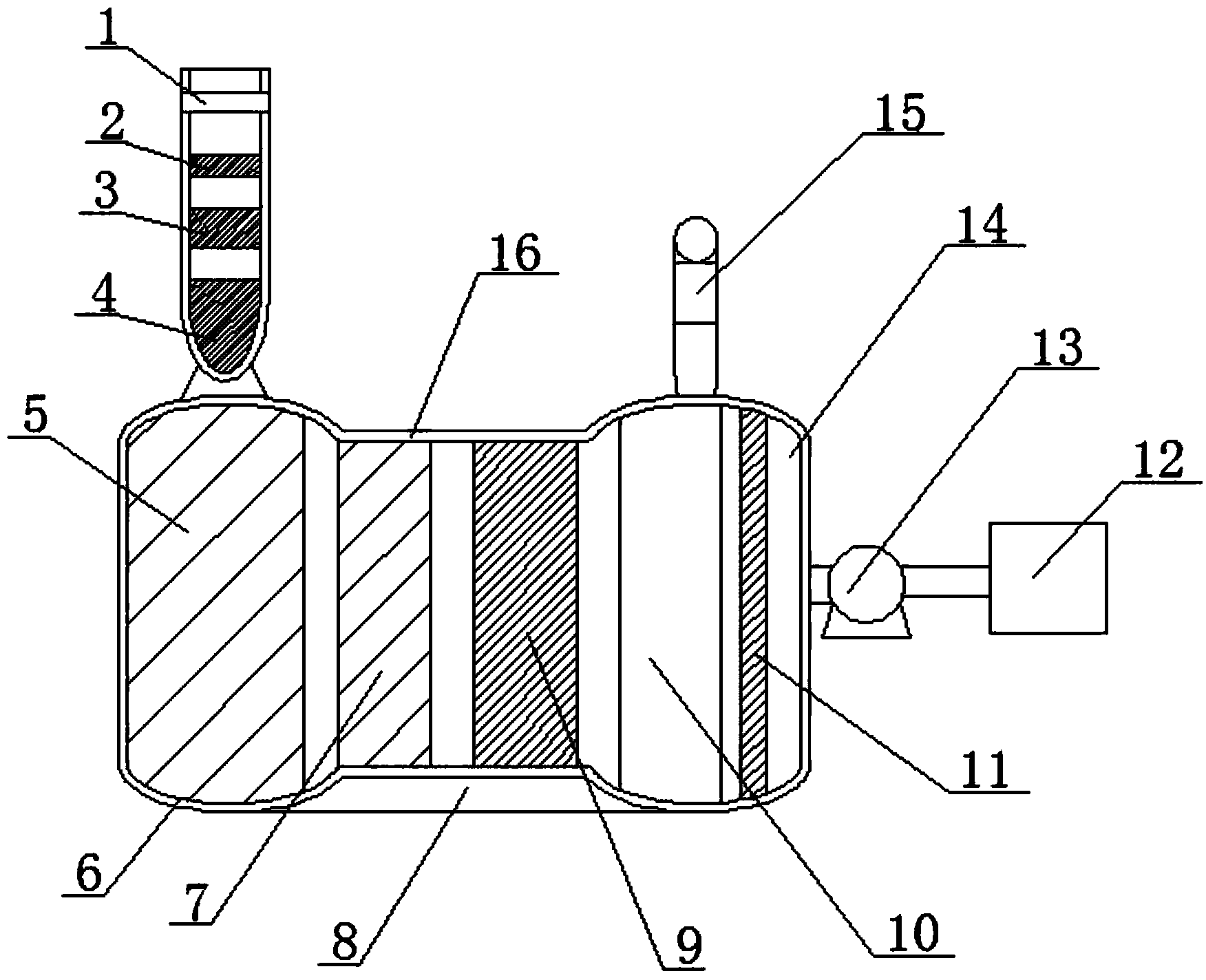

1.一种新型节能油田废水处理设备，其特征在于：包括粗过滤装置、废水处理装置、沉 淀剂添加装置、水泵、储存装置，所述粗过滤装置位于废水处理装置内的离子反应容器的正 上方，所述沉淀剂添加装置位于废水处理装置内的沉淀室的正上方，所述废水处理装置的排 水口连接水泵，所述水泵连接储存装置，所述粗过滤装置包括筛网、初步过滤网、精过滤网， 所述筛网位于粗过滤装置的上方，所述精过滤网位于筛网的下方，所述初步过滤网位于筛网 与精过滤网之间，所述废水处理装置包括离子反应容器、保温壳、可调节隔板、大分子过滤 膜、沉淀室、小分子过滤膜、净化室，所述废水处理装置的左侧设有离子反应容器，右侧设 有沉淀室，外侧设有保温壳，所述离子反应容器的右侧设有可调节隔板，所述可调节隔板的 右侧设有大分子过滤膜，所述大分子过滤膜的右侧设有沉淀室，所述沉淀室的右侧设有小分 子过滤膜，所述小分子过滤膜的右侧设有净化室。
2.根据权利要求1所述的一种新型节能油田废水处理设备，其特征在于：所述废水处理 装置的底部设有底座。
3.根据权利要求1所述的一种新型节能油田废水处理设备，其特征在于：所述沉淀剂添 加装置内部设有沉淀剂。
说明书
一种新型节能油田废水处理设备
技术领域
本实用新型属于废水处理技术领域，尤其涉及一种新型节能油田废水处理设备。
背景技术
油田废水含有的污染物成份复杂且较稳定，这些污染物一旦进入生态循环就会对当地的 土壤环境，水资源环境造成了较大的污染和破坏。由于油田井场废水具有产生量小、分散和 不连续性的特点，合理的处置这些井场废水就成为油田企业管理的重要程序。目前，现有的 油田废水处理设备，存在体积大、能耗高、操作人员多、费用高的不足等缺点。
发明内容
本实用新型提供一种新型节能油田废水处理设备，以解决上述背景技术中现有的油田废 水处理设备，存在能耗高的问题。
本实用新型所解决的技术问题采用以下技术方案来实现：本实用新型提供一种新型节能 油田废水处理设备，其特征在于：包括粗过滤装置、废水处理装置、沉淀剂添加装置、水泵、 储存装置，所述粗过滤装置位于废水处理装置内的离子反应容器的正上方，所述沉淀剂添加 装置位于废水处理装置内的沉淀室的正上方，所述废水处理装置的排水口连接水泵，所述水 泵连接储存装置，所述粗过滤装置包括筛网、初步过滤网、精过滤网，所述筛网位于粗过滤 装置的上方，所述精过滤网位于筛网的下方，所述初步过滤网位于筛网与精过滤网之间，所 述废水处理装置包括离子反应容器、保温壳、可调节隔板、大分子过滤膜、沉淀室、小分子 过滤膜、净化室，所述废水处理装置的左侧设有离子反应容器，右侧设有沉淀室，外侧设有 保温壳，所述离子反应容器的右侧设有可调节隔板，所述可调节隔板的右侧设有大分子过滤 膜，所述大分子过滤膜的右侧设有沉淀室，所述沉淀室的右侧设有小分子过滤膜，所述小分 子过滤膜的右侧设有净化室。
所述废水处理装置的底部设有底座。
所述沉淀剂添加装置内部设有沉淀剂。
本实用新型的有益效果为：
1、本专利将油田废水经过粗过滤装置进行过滤，再进入到废水处理装置内的离子反应容 器，与离子反应容器内的催化剂反应成离子，反应完全以后将隔板打开，离子液经过大分子 过滤膜进行过滤，接着进入到沉淀室内，由沉淀剂添加装置向沉淀室内添加沉淀剂，使得废 水中的有害物质生成沉淀，并通过小分子过滤膜，接着进入净化室进一步净化，最后由水泵 排入到储存装置内。
2、本专利采用离子反应容器、大分子过滤膜、沉淀室、小分子过滤膜，采用化学方法对 废水进行处理，并且对废水进行多次过滤，大大提高废水的净化率。
3、本专利的粗过滤装置的设计，利用粗过滤装置内的筛网、初步过滤网、精过滤网对分 水进行初步过滤，防止杂质堵塞分子过滤膜，进而使得后期的净化效果好，提高分子膜的使 用寿命。
4、本专利的废水处理所用的设备少，操作管理简单，能耗低，净化率高，成本低，便于 大范围推广使用。
5、本专利采用化学和物理的方法对废水进行处理，整个过程中只有水泵用电，能耗低， 节能环保，大大节省设备整体的耗电量。
6、本专利的结构简单，采用一体式的设计，体积小，大大减少占地面积，节约场地，且 各部件比较便宜，制造成本低，可以大范围推广使用。
