申请日2013.04.08
公开(公告)日2013.11.06
IPC分类号C02F1/463; H01R13/52
摘要
本实用新型提供了一种电源连接适配器和水处理装置，其中，所述电源连接适配器包括：由绝缘材料制成的适配器本体;设置在适配器本体内侧的用于与复极电凝聚水处理单元的工作电极电连接的第一接线端，其与适配器本体的内侧之间设置有第一防渗漏密封件;设置在适配器本体内侧的用于与复极电凝聚水处理单元的对电极电连接的第二接线端，其与适配器本体的内侧之间设置有第二防渗漏密封件;用于与电源连接的第三接线端和第四接线端，其中，第三接线端与第一接线端电连接并设置在适配器本体的外侧;第四接线端与第二接线端电连接并设置在适配器本体的外侧。采用本实用新型，能防止复极电凝聚水处理单元渗漏液体，保护环境卫生和保证直流电源的安全使用。
权利要求书
1.一种用于复极电凝聚水处理单元的电源连接适配器，其特征在于，该 电源连接适配器包括：
由绝缘材料制成的适配器本体;
设置在所述适配器本体的内侧的用于与所述复极电凝聚水处理单元的工 作电极电连接的第一接线端，所述第一接线端与所述适配器本体的内侧之间 设置有第一防渗漏密封件;
设置在所述适配器本体的内侧的用于与所述复极电凝聚水处理单元的对 电极电连接的第二接线端，所述第二接线端与所述适配器本体的内侧之间设 置有第二防渗漏密封件;
用于与电源连接的第三接线端和第四接线端，其中，
所述第三接线端与所述第一接线端电连接，并设置在所述适配器本体的 外侧;
所述第四接线端与所述第二接线端电连接，并设置在所述适配器本体的 外侧。
2.根据权利要求1所述的电源连接适配器，其特征在于，
所述适配器本体上设置有凹槽，所述第一接线端和第二接线端设置在所 述凹槽内;或者，
所述适配器本体上设置有凸起，所述第一接线端和第二接线端设置在所 述凸起上。
3.根据权利要求2所述的电源连接适配器，其特征在于，
所述凹槽的凹口外侧设置有用于防止液体渗漏的第三防渗漏密封件;或 者
围绕所述凸起的外周设置有用于防止液体渗漏的第三防渗漏密封件。
4.根据权利要求3所述的电源连接适配器，其特征在于，
所述适配器本体上设置有至少两个让连接螺栓穿过的固紧螺栓孔，通过 连接螺栓和固紧螺母将所述电源连接适配器固定至所述复极电凝聚水处理单 元。
5.根据权利要求1-4中任一项所述的电源连接适配器，其特征在于，
所述第一接线端和第三接线端一体成形为一端具有卡盘的第一接线柱本 体，所述第一接线端为该第一接线柱本体的邻近所述卡盘的一端，所述第三 接线端为该第一接线柱本体的远离所述卡盘的一端，该第三接线端从所述适 配器本体的内侧穿过所述适配器本体并延伸出所述适配器本体的外侧并与接 线柱固紧装置配合;
所述第二接线端和第四接线端一体成形为一端具有卡盘的第二接线柱本 体，所述第二接线端为该第二接线柱本体的邻近所述卡盘的一端，所述第四 接线端为该第二接线柱本体的远离所述卡盘的一端，该第四接线端从所述适 配器本体的内侧穿过所述适配器本体并延伸出所述适配器本体的外侧并与接 线柱固紧装置配合。
6.根据权利要求5所述的电源连接适配器，其特征在于，
所述第一防渗漏密封件设置在所述第一接线柱本体的卡盘与所述适配器 本体的内侧之间;
所述第二防渗漏密封件设置在所述第二接线柱本体的卡盘与所述适配器 本体的内侧之间。
7.一种水处理装置，其特征在于，所述水处理装置包括：复极电凝聚水 处理单元和位于所述复极电凝聚水处理单元的导线连接侧面上的电源连接适 配器;
其中，所述电源连接适配器包括：
由绝缘材料制成的适配器本体;
设置在所述适配器本体的内侧的用于与所述复极电凝聚水处理单元的工 作电极电连接的第一接线端，所述第一接线端与所述适配器本体的内侧之间 设置有第一防渗漏密封件;
设置在所述适配器本体的内侧的用于与所述复极电凝聚水处理单元的对 电极电连接的第二接线端，所述第二接线端与所述适配器本体的内侧之间设 置有第二防渗漏密封件;
用于与电源连接的第三接线端和第四接线端，其中，
所述第三接线端与所述第一接线端电连接，并设置在所述适配器本体的 外侧;
所述第四接线端与所述第二接线端电连接，并设置在所述适配器本体的 外侧。
8.根据权利要求7所述的水处理装置，其特征在于，所述适配器本体与 所述导线连接侧面一体成形。
9.根据权利要求7所述的水处理装置，其特征在于，
所述适配器本体通过固定装置固定在所述复极电凝聚水处理单元的导线 连接侧面上;
所述复极电凝聚水处理单元的导线连接侧面上设置有开口，所述复极电 凝聚水处理单元的工作电极和对电极的配电导线分别穿过所述复极电凝聚水 处理单元的开口与所述第一接线端和第二接线端电连接;
所述复极电凝聚水处理单元的导线连接侧面与所述适配器本体之间设置 有围绕所述开口的第三防渗漏密封件。
10.如权利要求8或9所述的水处理装置，其特征在于，
所述第一接线端和第三接线端一体成形为一端具有卡盘的第一接线柱本 体，所述第一接线端为该第一接线柱本体的邻近所述卡盘的一端，所述第三 接线端为该第一接线柱本体的远离所述卡盘的一端，该第三接线端从所述适 配器本体的内侧穿过所述适配器本体并延伸出所述适配器本体的外侧并与接 线柱固紧装置配合;
所述第一防渗漏密封件设置在所述第一接线柱本体的卡盘与所述适配器 本体的内侧之间;
所述第二接线端和第四接线端一体成形为一端具有卡盘的第二接线柱本 体，所述第二接线端为该第二接线柱本体的邻近所述卡盘的一端，所述第四 接线端为该第二接线柱本体的远离所述卡盘的一端，该第四接线端从所述适 配器本体的内侧穿过所述适配器本体并延伸出所述适配器本体的外侧并与接 线柱固紧装置配合;
所述第二防渗漏密封件设置在所述第二接线柱本体的卡盘与所述适配器 本体的内侧之间。
说明书
电源连接适配器和水处理装置
技术领域
本实用新型涉及水处理领域，尤其涉及一种用于复极电凝聚水处理单元 的电源连接适配器和具有所述复极电凝聚水处理单元的水处理装置。
背景技术
近几十年来，随着电化学学科和电力工业的发展，由于电化学方法在给 水排水处理中，具有无须添加氧化剂、混凝剂等化学药品，设备体积小，占 地面积少，操作简便灵活、成本低等优点，其已成为一类具有竞争力的水处 理方法。尤其是电凝聚、电气浮和电化学氧化还原等得到了广泛的应用。
现在通常采用复极电凝聚方法来处理生活污水、含油废水、染料废水、 化工和机械加工抛光废水、含砷含氟地下水等。
复极电凝聚水处理单元是一种简单结构单元的重复连接，投资少、能耗 低、操作简单灵活、没有二次污染，应用前景广阔。其对水中的表面活性剂、 化学需氧量(Chemical Oxygen Demand，COD)、浊度、色度的去除率分别 达到了74.7%、90.6%、92%、和94%以上。
目前，在复极电凝聚水处理单元的实际应用中，采用2根多股防水导线 将复极电凝聚水处理单元的工作电极和对电极的配电导线与直流电源直接 相连接，然后用线锁锁固多股防水导线的绝缘外层。由于线锁对多股防水导 线中各股导线之间的缝隙无法锁紧，因而复极电凝聚水处理单元普遍存在渗 漏液体现象，既影响环境卫生，更危及直流电源的安全。
发明内容
本实用新型提供一种用于复极电凝聚水处理单元的电源连接适配器和具 有所述电源连接适配器的水处理装置，能够防止复极电凝聚水处理单元中的 液体渗漏，保护环境卫生并保证直流电源的安全使用。
本实用新型是通过以下技术措施来实现的：
本实用新型提供了一种用于复极电凝聚水处理单元的电源连接适配器， 包括：
由绝缘材料制成的适配器本体;
设置在所述适配器本体的内侧的用于与所述复极电凝聚水处理单元的工 作电极电连接的第一接线端，所述第一接线端与所述适配器本体的内侧之间 设置有第一防渗漏密封件;
设置在所述适配器本体的内侧的用于与所述复极电凝聚水处理单元的对 电极电连接的第二接线端，所述第二接线端与所述适配器本体的内侧之间设 置有第二防渗漏密封件;
用于与电源连接的第三接线端和第四接线端，其中，
所述第三接线端与所述第一接线端电连接，并设置在所述适配器本体的 外侧;
所述第四接线端与所述第二接线端电连接，并设置在所述适配器本体的 外侧。

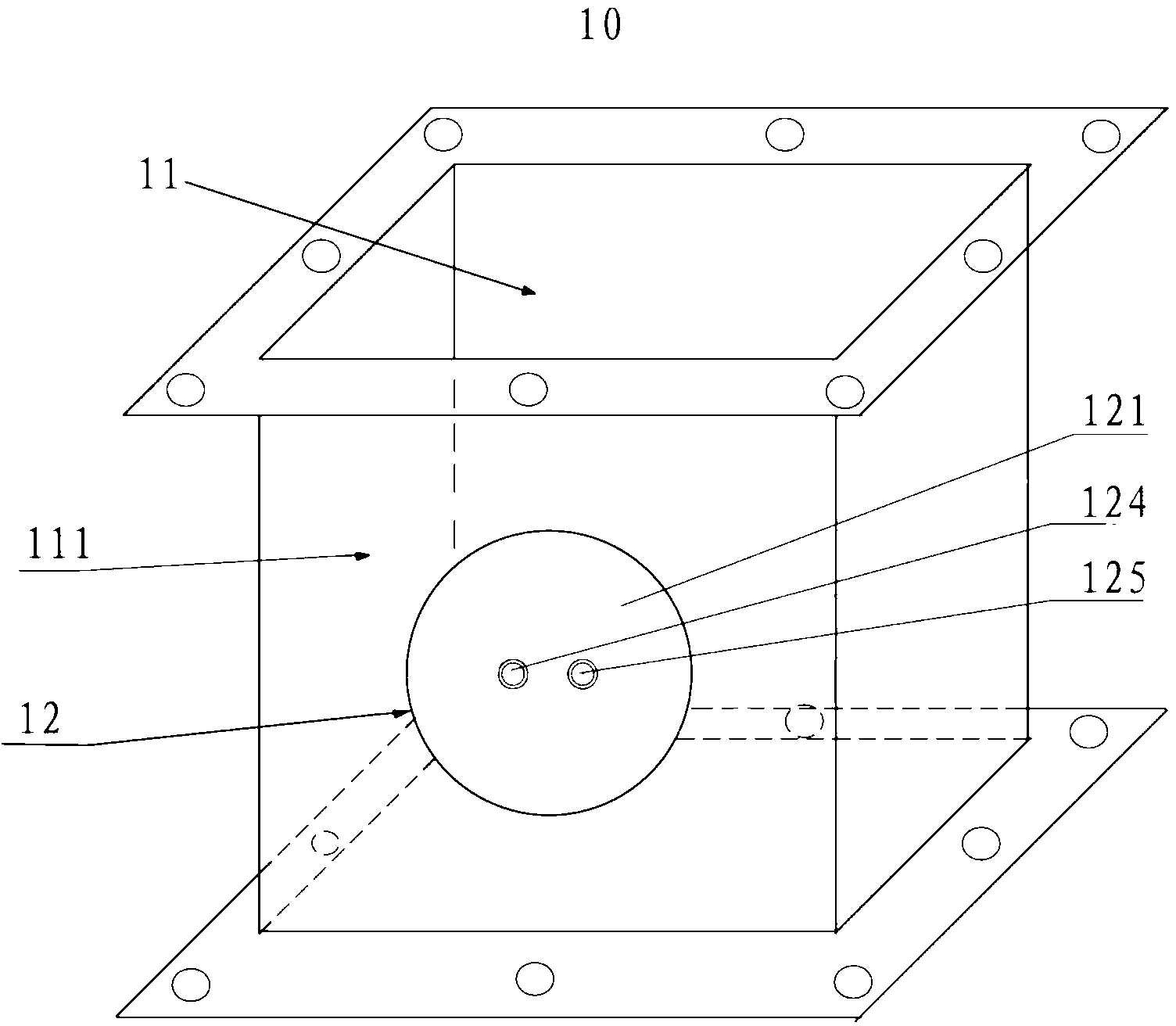

本实用新型还提供了一种水处理装置，包括：复极电凝聚水处理单元和 位于所述复极电凝聚水处理单元的导线连接侧面上的电源连接适配器;
其中，所述电源连接适配器包括：
由绝缘材料制成的适配器本体;
设置在所述适配器本体的内侧的用于与所述复极电凝聚水处理单元的工 作电极电连接的第一接线端，所述第一接线端与所述适配器本体的内侧之间 设置有第一防渗漏密封件;
设置在所述适配器本体的内侧的用于与所述复极电凝聚水处理单元的对 电极电连接的第二接线端，所述第二接线端与所述适配器本体的内侧之间设 置有第二防渗漏密封件;
用于与电源连接的第三接线端和第四接线端，其中，
所述第三接线端与所述第一接线端电连接，并设置在所述适配器本体的 外侧;
所述第四接线端与所述第二接线端电连接，并设置在所述适配器本体的 外侧。
本实用新型与现有技术相比具有如下优点：完善了水处理装置的复极电 凝聚水处理单元内电极配电导线与直流电源间的连接方式，有效地解决了复 极电凝聚水处理单元配电导线连接处的渗漏问题，保护了环境卫生并保证了 直流电源的安全使用。
