申请日2011.02.28
公开(公告)日2012.08.29
IPC分类号E03D1/00; E03D5/09; E03C1/264; E03C1/12; E03D1/32
摘要
本发明涉及一种废水再利用厕具冲水系统，包括台盆和厕具，所述台盆包括下水道出口，所述厕具包括水箱，所述厕具水箱包括进水管和注水控制装置，其中，还包括一个废水储存桶，所述废水储存桶包括进水口、出水口和溢水口，所述废水储存桶进水口位置高于所述废水储存桶出水口，所述台盆下水道出口高于所述废水储存桶进水口，所述废水储存桶出水口位置高于所述厕具进水管，所述台盆下水道出口与所述废水储存桶进水口通过管道连接，所述废水储存桶出水口与所述厕具水箱进水管通过管道相连接，所述废水储存桶的溢水口与房屋下水管道连接。本发明利用台盆产生的废水冲洗厕具，节省了水资源。
权利要求书
1.一种废水再利用厕具冲水系统，包括台盆和厕具，所述台盆包括下水道出口，所述厕具包括水箱，所述厕具水箱包括进水管和注水控制装置，其特征在于，还包括一个废水储存桶，所述废水储存桶包括进水口、出水口和溢水口，所述废水储存桶进水口位置高于所述废水储存桶包括出水口，所述台盆下水道出口高于所述废水储存桶进水口，所述废水储存桶出水口位置高于所述厕具进水管，所述台盆下水道出口与所述废水储存桶进水口通过管道连接，所述废水储存桶出水口与所述厕具水箱进水管通过管道相连接，所述废水储存桶的溢水口与房屋下水管道连接。
2.如权利要求1所述废水再利用厕具冲水系统，其特征在于，所述厕具水箱还包括第二进水管、第二注水控制装置和注水控制开关，所述第二进水管与自来水供水系统连接，所述第二注水控制装置包括水满自停机构，所述第二注水控制装置注水控制开关连接，由注水控制开关控制开始注水。
3. 如权利要求2所述废水再利用厕具冲水系统，其特征在于，所述厕具水箱内设有水量感应装置，所述厕具水箱设有暴露于外的水量显示装置，所述水量感应装置与所述水量显示装置相连接，所述水量显示装置显示所述水量感应装置感应获得的水量状况。
4. 如权利要求2或3所述废水再利用厕具冲水系统，其特征在于，所述注水控制开关为手动控制，所述厕具水箱设有暴露于外的手动控制机构，所述手动控制机构与所述注水控制开关连接。
5.如权利要求3所述废水再利用厕具冲水系统，其特征在于，所述注水控制开关为电子控制，厕具水箱设有处理器和红外线感应装置，所述处理器与所述水量感应装置、注水控制开关和红外线感应装置分别连接。
6.如权利要求1、2、3或5所述废水再利用厕具冲水系统，其特征在于，所述台盆与所述废水储存桶之间的连接管道上设有过滤装置。
说明书
废水再利用厕具冲水系统
技术领域
本发明涉及一种厕具器冲水系统，尤其是一种废水再利用厕具冲水系统。
背景技术
目前公知的厕具冲水需要耗费大量的水资源，即便是一些节水厕具，冲洗时也需要大量水。大量水资源耗费在冲洗厕具上造成严重浪费，也影响环境及生态。而另一方面洗脸、洗手时用过的水完全可以再次利用却被当废水排放掉了。
发明内容
为克服现有厕具冲水时对水的过度消耗以及充分利用洗脸、洗手用过的水，本发明提供一种废水再利用厕具冲水系统。
本发明解决技术问题所采用的技术手段为：

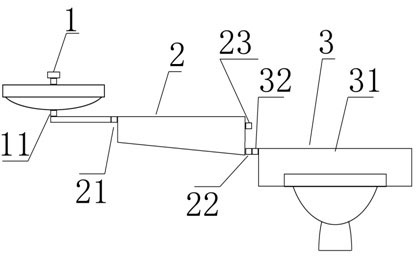

一种废水再利用厕具冲水系统，包括台盆和厕具，所述台盆包括下水道出口，所述厕具包括水箱，所述厕具水箱包括进水管和注水控制装置，其中，还包括一个废水储存桶，所述废水储存桶包括进水口、出水口和溢水口，所述废水储存桶进水口位置高于所述废水储存桶出水口，所述台盆下水道出口高于所述废水储存桶进水口，所述废水储存桶出水口位置高于所述厕具进水管，所述台盆下水道出口与所述废水储存桶进水口通过管道连接，所述废水储存桶出水口与所述厕具水箱进水管通过管道相连接，所述废水储存桶的溢水口与房屋下水管道连接。
上述废水再利用厕具冲水系统，其中，所述厕具水箱还包括第二进水管、第二注水控制装置和注水控制开关，所述第二进水管与自来水供水系统连接，所述第二注水控制装置包括水满自停机构，所述第二注水控制装置注水控制开关连接，由注水控制开关控制开始注水。
上述废水再利用厕具冲水系统，其中，所述厕具水箱内设有水量感应装置，所述厕具水箱设有暴露于外的水量显示装置，所述水量感应装置与所述水量显示装置相连接，所述水量显示装置显示所述水量感应装置感应获得的水量状况。
上述废水再利用厕具冲水系统，其中，所述注水控制开关为手动控制，所述厕具水箱设有暴露于外的手动控制机构，所述手动控制机构与所述注水控制开关连接。
上述废水再利用厕具冲水系统，其中，所述注水控制开关为电子控制，厕具水箱设有处理器和红外线感应装置，所述处理器与所述水量感应装置、注水控制开关和红外线感应装置分别连接。
上述废水再利用厕具冲水系统，其中，所述台盆与所述废水储存桶之间的连接管道上设有过滤装置。
本发明利用台盆产生的废水冲洗厕具，节省了水资源。
