申请日2018.03.13
公开(公告)日2018.12.11
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型公开了一种便于清理的污泥处理机，包括立柱、横梁和固定片，所述横梁固定连接于立柱一侧，所述固定片固定连接于横梁内侧，所述横梁一端表面固定连接接口，所述接口上端设置有阀门，所述接口一侧螺纹连接接头，所述接头一侧固定连接喷头，所述横梁一侧设有水箱，所述水箱下端固定连接支架，所述支架一侧设置有太阳能集热管且太阳能集热管一端位于水箱内部，所述水箱上端固定连接蒸汽箱，所述支架另一侧固定连接蒸汽增压泵且蒸汽增压泵与喷头管道连接，本实用新型通过设置蒸汽箱，人工将开关开启后，蒸汽增压泵将蒸汽箱内部的蒸汽抽入到内部，经过增压后，从喷头喷出，经过接口对固定片内部进行高压蒸汽冲洗。
权利要求书

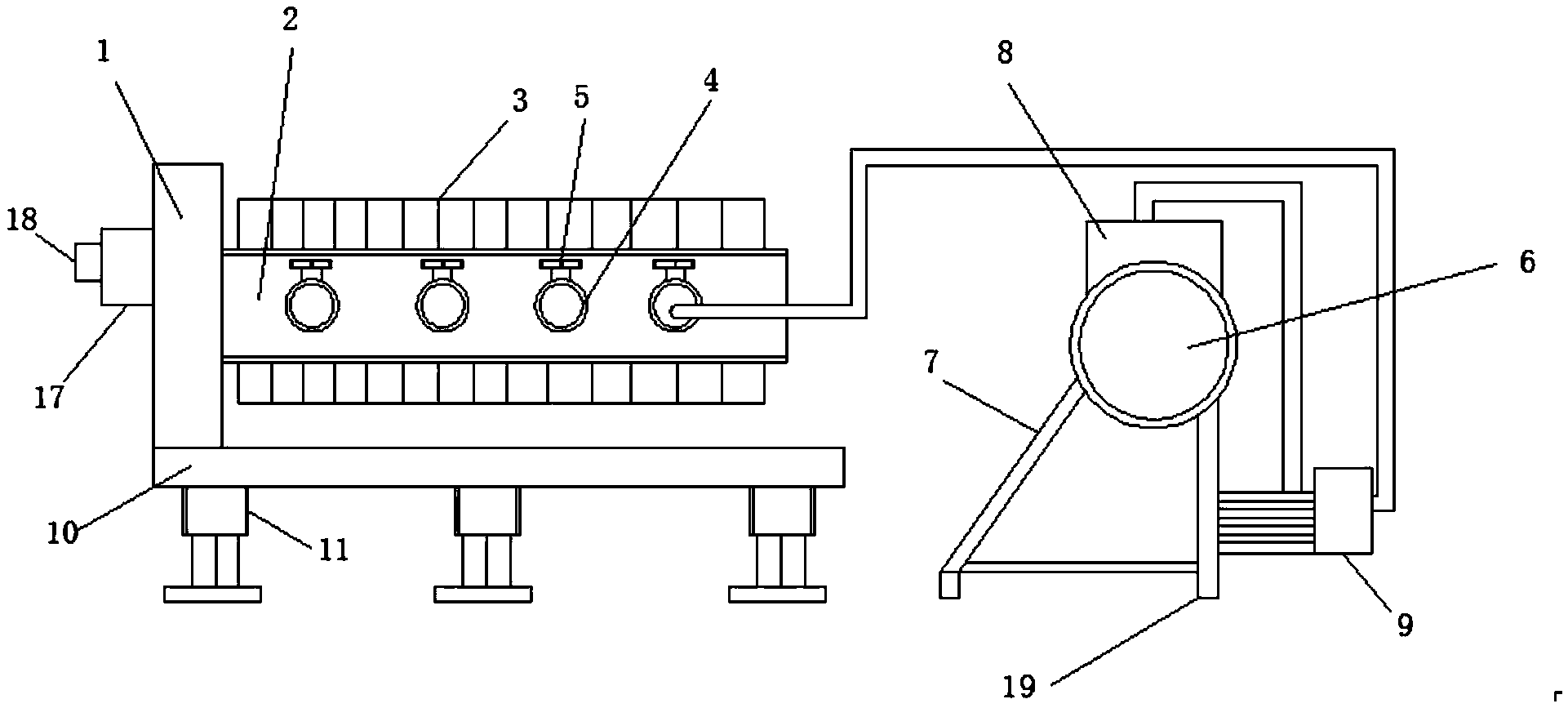

1.一种便于清理的污泥处理机，包括立柱(1)、横梁(2)和固定片(3)，所述横梁(2)固定连接于立柱(1)一侧，所述固定片(3)固定连接于横梁(2)内侧，其特征在于：所述横梁(2)一端表面固定连接接口(4)，所述接口(4)上端设置有阀门(5)，所述接口(4)一侧螺纹连接接头(15)，所述接头(15)一侧固定连接喷头(16)，所述横梁(2)一侧设有水箱(6)，所述水箱(6)下端固定连接支架(19)，所述支架(19)一侧设置有太阳能集热管(7)且太阳能集热管(7)一端位于水箱(6)内部，所述水箱(6)上端固定连接蒸汽箱(8)，所述支架(19)另一侧固定连接蒸汽增压泵(9)且蒸汽增压泵(9)与喷头(16)管道连接，所述立柱(1)下端固定连接底板(10)，所述底板(10)下端固定连接固定柱(11)，所述固定柱(11)内部设置有弹簧(12)和挡板(13)，所述挡板(13)位于弹簧(12)下端，所述固定柱(11)下端设置有收缩柱(14)，所述立柱(1)另一侧固定连接蓄电池(17)，所述蓄电池(17)一侧设置有开关(18)。
2.根据权利要求1所述的一种便于清理的污泥处理机，其特征在于：所述收缩柱(14)直径小于固定柱(11)且与固定柱(11)套筒连接。
3.根据权利要求1所述的一种便于清理的污泥处理机，其特征在于：所述蒸汽增压泵(9)通过开关(18)与蓄电池(17)电性连接。
4.根据权利要求1所述的一种便于清理的污泥 处理机，其特征在于：所述蒸汽箱(8)与蒸汽增压泵(9)管道连接。
5.根据权利要求1所述的一种便于清理的污泥处理机，其特征在于：所述接口(4)贯穿横梁(2)位于固定片(3)内部。
说明书
一种便于清理的污泥处理机
技术领域
本实用新型涉及污泥处理机，具体为一种便于清理的污泥处理机。
背景技术
污泥处理对污泥进行浓缩、调质、脱水、稳定、干化或焚烧等减量化、稳定化、无害化的加工过程，污水处理程度越高，就会产生越多的污泥残余物需要加以处理，除非是利用土地处理或污水塘处理污水，否则一般的污水处理厂必须设有污泥处理设施，对现代化的污水处理厂而言，污泥的处理与处置已成为污水处理系统运行中最复杂、且花费最高的一部分，污泥是由原废水中的固体物质和在废水处理过程中所产生的固体物质组成的。
但是，现有的污泥处理机，在处理污泥的过程中，部分配有自动清洁功能，可是，清理效果较差，而且不便于使用，较为浪费水资源，并且，需要小部分能源进行使用，提高了能源的使用，增加了使用成本，同时，在处理污泥过程中，会产生震动，影响处理的效率和质量。为此，我们提出一种便于清理的污泥处理机。
实用新型内容
本实用新型的目的在于提供一种便于清理的污泥处理机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于清理的污泥处理机，包括立柱、横梁和固定片，所述横梁固定连接于立柱一侧，所述固定片固定连接于横梁内侧，所述横梁一端表面固定连接接口，所述接口上端设置有阀门，所述接口一侧螺纹连接接头，所述接头一侧固定连接喷头，所述横梁一侧设有水箱，所述水箱下端固定连接支架，所述支架一侧设置有太阳能集热管且太阳能集热管一端位于水箱内部，所述水箱上端固定连接蒸汽箱，所述支架另一侧固定连接蒸汽增压泵且蒸汽增压泵与喷头管道连接，所述立柱下端固定连接底板，所述底板下端固定连接固定柱，所述固定柱内部设置有弹簧和挡板，所述挡板位于弹簧下端，所述固定柱下端设置有收缩柱，所述立柱另一侧固定连接蓄电池，所述蓄电池一侧设置有开关，。
优选的，所述收缩柱直径小于固定柱且与固定柱套筒连接。
优选的，所述蒸汽增压泵通过开关与蓄电池电性连接。
优选的，所述蒸汽箱与蒸汽增压泵管道连接。
优选的，所述接口贯穿横梁位于固定片内部。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型通过设置蒸汽箱，人工将开关开启后，蒸汽增压泵将蒸汽箱内部的蒸汽抽入到内部，经过增压后，从喷头喷出，经过接口对固定片内部进行高压蒸汽冲洗，不仅清理更为干净，而且具有良好的杀菌消毒的效果，并且，资源消耗较少，大大的降低了使用的成本，提升了经济效果，同时，能够通过接头与接口选择性，进行清洗，大大的提高了工作效率，提升了清理的便捷性。
2.本实用新型通过设置太阳能集热管和水箱，人工将水液抽入进行水箱内，由太阳能集热管吸收日光热量，将水箱内部的水液进行加热升温，产生蒸汽，进行使用，有效的节省了冲洗的能源，提升了使用时的经济性，并且，不会对环境造成任何污染，提升了使用时的环保效果，同时，使用寿命较长，而且不易损坏，节省了维护的成本与时间。
3.本实用新型通过设置固定柱，在底板产生震动时，由固定柱向下，将震动力进行传播导出，通过收缩柱推动挡板压缩弹簧后，将震动力进行吸收抵消，再由弹簧回弹推动挡板带动收缩柱进行复位，大大的避免了震动现象的产生，有效的提高了使用时的稳定性，加强了工作的效率，并且，能够有效的防止噪音产生，大大的加强使用时的静音效果。
