申请日2018.03.07
公开(公告)日2018.11.30
IPC分类号C02F1/24
摘要
本实用新型公开了一种污水处理设备刮渣机固定装置，包括刮渣设备上端水平设置的固定安装板，所述固定安装板上左右对称竖直贯穿设置有移动固定孔，移动固定孔的上端水平设置有固定碳钢板，固定碳钢板的上端配合移动固定孔水平设置有轴承座，轴承座的下侧左右两端对称竖直向下设置有固定螺栓，所述固定碳钢板的左端向上直角折弯，且其左侧的固定安装板上端通过内螺纹安装板水平设置有预紧螺栓，使得本实用新型具有轴承座受力均匀，轴承座底部加折板固定后，受力均匀，不会发生因轴承座位移导致链条断裂现场，保证了刮渣机的正常运行，轴承座底部移动滑孔，便于调节刮渣链条松紧，方便操作，方便刮渣机运行中调整链条松紧度，保证了刮渣效果。
权利要求书

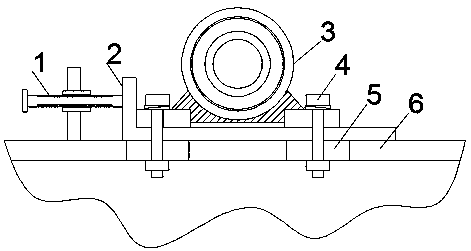

1.一种污水处理设备刮渣机固定装置，包括刮渣设备上端水平设置的固定安装板(6)，其特征在于，所述固定安装板(6)上左右对称竖直贯穿设置有受力移动滑孔(5)，受力移动滑孔(5)的上端水平设置有固定碳钢板(2)，固定碳钢板(2)的上端配合受力移动滑孔(5)水平设置有轴承座(3)，轴承座(3)的下侧左右两端对称竖直向下设置有固定螺栓(4)。
2.根据权利要求1所述的一种污水处理设备刮渣机固定装置，其特征在于，所述固定碳钢板(2)的左端向上直角折弯，且其左侧的固定安装板(6)上端通过内螺纹安装板水平设置有预紧螺栓(1)。
3.根据权利要求1所述的一种污水处理设备刮渣机固定装置，其特征在于，所述轴承座(3)的上端配合固定螺栓(4)设置有弹簧垫片，且固定螺栓(4)的下端配合受力移动滑孔(5)设置有紧固螺母。
说明书
一种污水处理设备刮渣机固定装置
技术领域
本实用新型涉及一种污水处理设备，具体是一种污水处理设备刮渣机固定装置。
背景技术
链条式刮渣机是气浮机的重要组成部分，主要起到带动刮渣板转动，从而将设备表面的浮渣分离出来的作用，是重要的传动系统，刮渣机由刮渣电机带动运转，通过轴承座驱动大链轮，带动链条运转，在实际使用过程中，由于轴承座受力发生位移，时间久后受力不均衡，导致链轮和链扣咬合出现错位，最终导致链扣断裂，影响设备正常运行。
为了解决上述问题，提出本实用新型，使得本实用新型具有轴承座受力均匀，轴承座底部加折板固定后，受力均匀，不会发生因轴承座位移导致链条断裂现场，保证了刮渣机的正常运行，轴承座底部移动滑孔，便于调节刮渣链条松紧，方便操作，方便刮渣机运行中调整链条松紧度，保证了刮渣效果。
实用新型内容
本实用新型的目的在于提供一种污水处理设备刮渣机固定装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理设备刮渣机固定装置，包括刮渣设备上端水平设置的固定安装板，所述固定安装板上左右对称竖直贯穿设置有受力移动滑孔，受力移动滑孔的上端水平设置有固定碳钢板，固定碳钢板的上端配合受力移动滑孔水平设置有轴承座，轴承座的下侧左右两端对称竖直向下设置有固定螺栓。
作为本实用新型进一步的方案：所述固定碳钢板的左端向上直角折弯，且其左侧的固定安装板上端通过内螺纹安装板水平设置有预紧螺栓。
作为本实用新型再进一步的方案：所述轴承座的上端配合固定螺栓设置有弹簧垫片，且固定螺栓的下端配合受力移动滑孔设置有紧固螺母。
与现有技术相比，本实用新型的有益效果是：使得本实用新型具有轴承座受力均匀，轴承座底部加折板固定后，受力均匀，不会发生因轴承座位移导致链条断裂现场，保证了刮渣机的正常运行，轴承座底部移动滑孔，便于调节刮渣链条松紧，方便操作，方便刮渣机运行中调整链条松紧度，保证了刮渣效果。
