申请日2018.03.07
公开(公告)日2018.12.07
IPC分类号C02F9/04
摘要
本实用新型公开了一种高效便捷式污水处理系统，包括底座，底座上侧设有连接框，连接框内部左端上侧设有凝絮剂存储腔，凝絮剂存储腔下侧设有连接管，连接管下侧设有搅拌腔，搅拌腔上侧左端设有污水进水管，搅拌腔下侧设有排水管，排水管下侧设有沉淀腔，沉淀腔内部设有抽淤泥弯管，沉淀腔内部右端设有过滤网，沉淀腔右侧下端设有电控箱，沉淀腔右端设有抽水管，抽水管上设有抽水泵，抽水管右侧设有酸碱中和腔，酸碱中和腔右侧下端设有出液管，酸碱中和腔上侧左右两端设有配液管，排液管上设有抽液泵，配液管上侧左右两端分别设有酸性溶液存储腔和碱性溶液存储腔。本实用新型可以有效地提高了设备的工作效率，方便了工作人员的使用。
权利要求书
1.一种高效便捷式污水处理系统，包括底座，其特征在于，所述底座内部设有减振垫，所述底座下侧四角设有支撑座，所述底座上侧设有连接框，所述连接框内部左端上侧设有凝絮剂存储腔，所述凝絮剂存储腔下侧设有连接管，所述连接管下侧设有搅拌腔，所述搅拌腔右侧设有第一电机，所述第一电机左侧设有第一搅拌轴，所述第一搅拌轴上下两侧设有第一搅拌杆，所述搅拌腔上侧左端设有污水进水管，所述搅拌腔下侧设有排水管，所述排水管下侧设有沉淀腔，所述沉淀腔内部设有抽淤泥弯管，所述抽淤泥弯管下端上侧设有抽淤泥嘴，所述抽淤泥弯管上设有抽淤泥泵，所述沉淀腔内部右端设有过滤网，所述沉淀腔右侧下端设有电控箱，所述沉淀腔右端设有抽水管，所述抽水管上设有抽水泵，所述抽水管右侧设有酸碱中和腔，所述酸碱中和腔左侧设有第二电机，所述第二电机右侧设有第二搅拌轴，所述第二搅拌轴上下两侧设有第二搅拌杆，所述酸碱中和腔右侧下端设有出液管，所述酸碱中和腔上侧左右两端设有排液管，所述排液管上设有抽液泵，所述排液管上侧左右两端分别设有酸性溶液存储腔和碱性溶液存储腔。
2.根据权利要求1所述的一种高效便捷式污水处理系统，其特征在于，所述支撑座内部下端镶嵌有摩擦垫。
3.根据权利要求1所述的一种高效便捷式污水处理系统，其特征在于，所述连接管上设有第一电磁阀。
4.根据权利要求1所述的一种高效便捷式污水处理系统，其特征在于，所述搅拌腔内部下端设有导流槽。
5.根据权利要求1所述的一种高效便捷式污水处理系统，其特征在于，所述酸碱中和腔内部左端设有酸碱检测器。
6.根据权利要求1所述的一种高效便捷式污水处理系统，其特征在于，所述出液管上设有第二电磁阀。
说明书
一种高效便捷式污水处理系统
技术领域
本实用新型涉及一种污水处理领域，具体是一种高效便捷式污水处理系统。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商。都属于发展较快，需求状况良好的行业。
现在的污水处理系统中，常常需要对污水进行沉淀和酸碱中和处理，但是现在的沉淀设备和酸碱中和设备工作效率低下，处理时间长。因此，本领域技术人员提供了一种高效便捷式污水处理系统，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种高效便捷式污水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

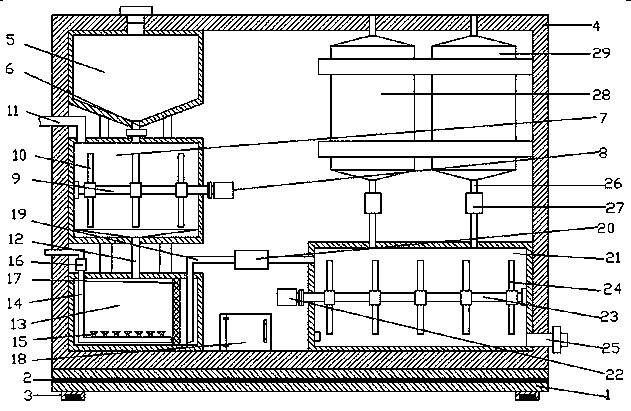

一种高效便捷式污水处理系统，包括底座，所述底座内部设有减振垫，所述底座下侧四角设有支撑座，所述底座上侧设有连接框，所述连接框内部左端上侧设有凝絮剂存储腔，所述凝絮剂存储腔下侧设有连接管，所述连接管下侧设有搅拌腔，所述搅拌腔右侧设有第一电机，所述第一电机左侧设有第一搅拌轴，所述第一搅拌轴上下两侧设有第一搅拌杆，所述搅拌腔上侧左端设有污水进水管，所述搅拌腔下侧设有排水管，所述排水管下侧设有沉淀腔，所述沉淀腔内部设有抽淤泥弯管，所述抽淤泥弯管下端上侧设有抽淤泥嘴，所述抽淤泥弯管上设有抽淤泥泵，所述沉淀腔内部右端设有过滤网，所述沉淀腔右侧下端设有电控箱，所述沉淀腔右端设有抽水管，所述抽水管上设有抽水泵，所述抽水管右侧设有酸碱中和腔，所述酸碱中和腔左侧设有第二电机，所述第二电机右侧设有第二搅拌轴，所述第二搅拌轴上下两侧设有第二搅拌杆，所述酸碱中和腔右侧下端设有出液管，所述酸碱中和腔上侧左右两端设有排液管，所述排液管上设有抽液泵，所述排液管上侧左右两端分别设有酸性溶液存储腔和碱性溶液存储腔。
作为本实用新型进一步的方案：所述支撑座内部下端镶嵌有摩擦垫。
作为本实用新型进一步的方案：所述连接管上设有第一电磁阀。
作为本实用新型进一步的方案：所述搅拌腔内部下端设有导流槽。
作为本实用新型进一步的方案：所述酸碱中和腔内部左端设有酸碱检测器。
作为本实用新型再进一步的方案：所述出液管上设有第二电磁阀。
与现有技术相比，本实用新型的有益效果是：本实用新型通过底部的减振垫，可以有效地减少设备振动，这样可以有效地保护设备，减少设备的噪音污染;通过第一搅拌设备和第二搅拌设备的设置，看了以有效地加快设备的沉淀效率和酸碱中和效率，这样可以有效地提高了设备的工作效率，方便了人们的使用。
