申请日2018.03.07
公开(公告)日2018.12.18
IPC分类号C02F9/14; C02F103/38
摘要
本实用新型涉及废水处理技术领域，具体涉及一种塑料行业废水处理站，包括导流槽和格栅池，格栅池连接有砂水分离器，砂水分离器的底部设置有出水管，且出水管连接有砂沉池，砂沉池的腰部通过出水管连接有消毒池，消毒池的另一端连接有竖流沉淀池，竖流沉淀池沿出水管依次连接有第一提升水泵和水解酸化池，水解酸化池的另一端连接有接触氧化池，接触氧化池连接有活性炭过滤塔;本实用新型通过砂水分离器、砂沉池、消毒池、竖流沉淀池、水解酸化池、接触氧化池、臭氧塔、活性炭过滤塔对废水先后进行处理，从而全面有效的降低了废水的COD浓度、SS浓度，有效的分离出废水中的可沉降的悬浮物、不沉降的细微悬浮颗粒、油污等，减少污水外排对环境的影响。
权利要求书

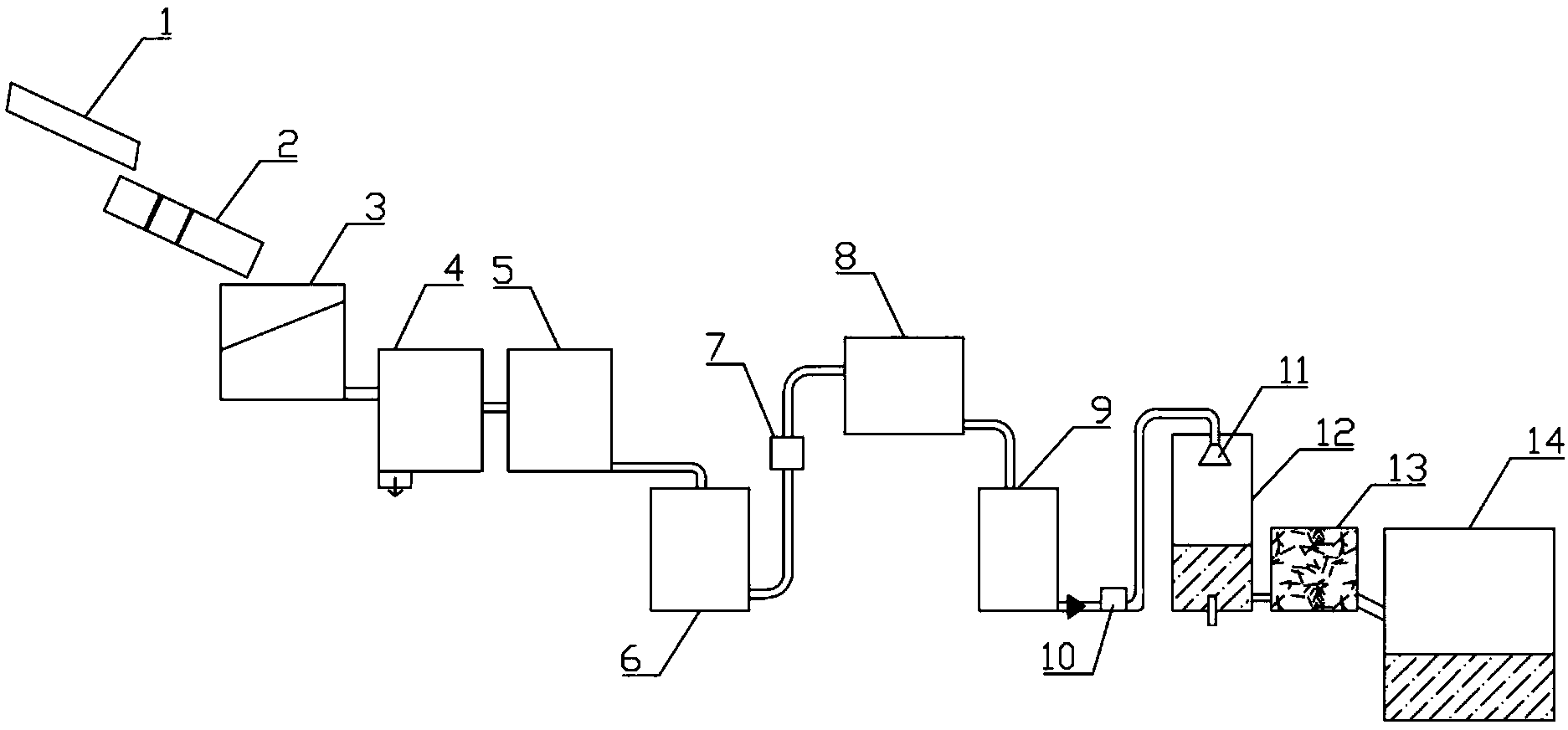

1.一种塑料行业废水处理站，包括导流槽(1)和格栅池(2)，所述导流槽(1)和格栅池(2)平行对接，其特征在于：所述格栅池(2)的一端连接有砂水分离器(3)，所述砂水分离器(3)内部设置有倾斜的过滤板，所述砂水分离器(3)的底部设置有出水管，且出水管连接有砂沉池(4)，所述砂沉池(4)的腰部通过出水管连接有消毒池(5)，所述消毒池(5)的另一端连接有竖流沉淀池(6)，所述竖流沉淀池(6)内设置有气浮处理器，所述竖流沉淀池(6)沿出水管依次连接有第一提升水泵(7)和水解酸化池(8)，所述水解酸化池(8)的另一端连接有接触氧化池(9)，所述接触氧化池(9)连接有活性炭过滤塔(13)，所述活性炭过滤塔(13)的另一端连接有回用水池(14)。
2.根据权利要求1所述的一种塑料行业废水处理站，其特征在于：所述格栅池(2)中设置有粗格栅和细格栅，所述粗格栅位于细格栅的前方。
3.根据权利要求1所述的一种塑料行业废水处理站，其特征在于：所述砂沉池(4)内设置有出渣机构，所述出渣机构包括刮渣机、集渣槽和向下的出渣排出管。
4.根据权利要求1所述的一种塑料行业废水处理站，其特征在于：所述接触氧化池(9)和活性炭过滤塔(13)之间通过出水管连接有第二提升水泵(10)和臭氧塔(12)，所述第二提升水泵(10)的一端出水管深入臭氧塔(12)上部且连接有喷淋头(11)。
5.根据权利要求4所述的一种塑料行业废水处理站，其特征在于：所述第二提升水泵(10)的进水端设置有止水阀。
6.根据权利要求4所述的一种塑料行业废水处理站，其特征在于：所述臭氧塔(12)的底部设置有臭氧进气管。
7.根据权利要求1所述的一种塑料行业废水处理站，其特征在于：所述消毒池(5)内设置有微孔曝气机和PAM加药装置。
8.根据权利要求1所述的一种塑料行业废水处理站，其特征在于：各个处理池之间所述的出水管均为钢骨架聚乙烯管。
说明书
一种塑料行业废水处理站
技术领域
本实用新型涉及废水处理技术领域，具体的讲涉及一种塑料行业废水处理站。
背景技术
在塑料行业中，废水污染有如下特点：(1)有毒性和刺激性;化工废水中有些含有有毒或剧毒的物质，在一定的浓度下，对生物和微生物产生毒性影响，另外也可能含有无机酸、碱类等刺激性、腐蚀性的物质;(2)有机物浓度高，特别是各种有机酸、醇、醛、酮、醚和环氧化物等有机物的浓度较高，在水中会进一步氧化分解，消耗水中大量的溶解氧，直接影响水生生物的生存;(3)营养化物质较多，含磷、氮量较高的废水会造成水体富营养化，使水中藻类和微生物大量繁殖，严重时会造成“赤潮”，影响鱼类生长。(4)恢复比较困难。
为了保证生产排水对环境无污染，所以在排水过程中经常都会对废水进行净化之后再排放，但是目前的废水净化装置通常都是经过简单的过滤中和之后就排放，并且处理工艺简单，不能起到对废水彻底处理的效果。
实用新型内容
因此本实用新型提出一种塑料行业废水处理站，用来解决目前的废水净化装置通常都是经过简单的过滤中和之后就排放，处理工艺简单，不能起到对废水彻底处理的效果的问题。
本实用新型的技术方案是这样实现的：一种塑料行业废水处理站，包括导流槽和格栅池，所述导流槽和格栅池平行对接，所述格栅池的一端连接有砂水分离器，所述砂水分离器内部设置有倾斜的过滤板，所述砂水分离器的底部设置有出水管，且出水管连接有砂沉池，所述砂沉池的腰部通过出水管连接有消毒池，所述消毒池的另一端连接有竖流沉淀池，所述竖流沉淀池内设置有气浮处理器，所述竖流沉淀池沿出水管依次连接有第一提升水泵和水解酸化池，所述水解酸化池的另一端连接有接触氧化池，所述接触氧化池连接有活性炭过滤塔，所述活性炭过滤塔的另一端连接有回用水池。
进一步地，所述格栅池中设置有粗格栅和细格栅，所述粗格栅位于细格栅的前方。
进一步地，所述砂沉池内设置有出渣机构，所述出渣机构包括刮渣机、集渣槽和向下的出渣排出管。
进一步地，所述接触氧化池和活性炭过滤塔之间通过出水管连接有第二提升水泵和臭氧塔，所述第二提升水泵的一端出水管深入臭氧塔上部且连接有喷淋头。
进一步地，所述第二提升水泵的进水端设置有止水阀。
进一步地，所述臭氧塔的底部设置有臭氧进气管。
进一步地，所述消毒池内设置有微孔曝气机和PAM加药装置。
进一步地，各个处理池之间所述的出水管均为钢骨架聚乙烯管。
通过上述公开内容，本实用新型的有益效果为：本实用新型的塑料行业废水处理站能够高效的降低原水的浊度、色度等水质的感观指标，又可以去除多种有毒有害污染物，改善了废水的可生化性;通过砂水分离器、砂沉池、消毒池、竖流沉淀池、水解酸化池、接触氧化池、臭氧塔、活性炭过滤塔对废水先后进行处理，从而全面有效的降低了废水的COD浓度、SS浓度，有效的分离出废水中的可沉降的悬浮物(土壤、沙砾、胶体物质等)、不沉降的细微悬浮颗粒、油污等，污染物处理相对于现有技术效果大大提升，减少污水外排对环境的影响。
