污水处理厂除油撇渣技术

发布时间:2019-1-11 8:59:36  中国污水处理工程网

  申请日2018.03.07

  公开(公告)日2018.12.07

  IPC分类号C02F1/40

  摘要

  本实用新型公开了一种用于污水处理厂的除油撇渣装置,包括污水管道A和油撇槽,所述污水管道A右侧底端固定安装有连通管,所述连通管右侧衔接有污水管道B,所述污水管道A右侧顶端固定安装有控制面板,所述污水管道A和污水管道B内顶端中间位置分别固定安装有抽水泵A和抽水泵B,所述油撇槽右侧中间位置固定安装有排出口,所述油撇槽表面中间位置固定安装有观察镜,所述观察槽左侧表面衔接有刻度条纹。本实用新型通过抽水泵A能够将污水管道A内污水表面的油撇收集在油撇槽中,通过抽水泵B能够将污水管道B内残留的油撇收集在油撇槽中,能够有效的将污水表面的油撇统一收集在油撇槽中,便于处理油撇,较为实用,适合广泛推广与使用。

  权利要求书

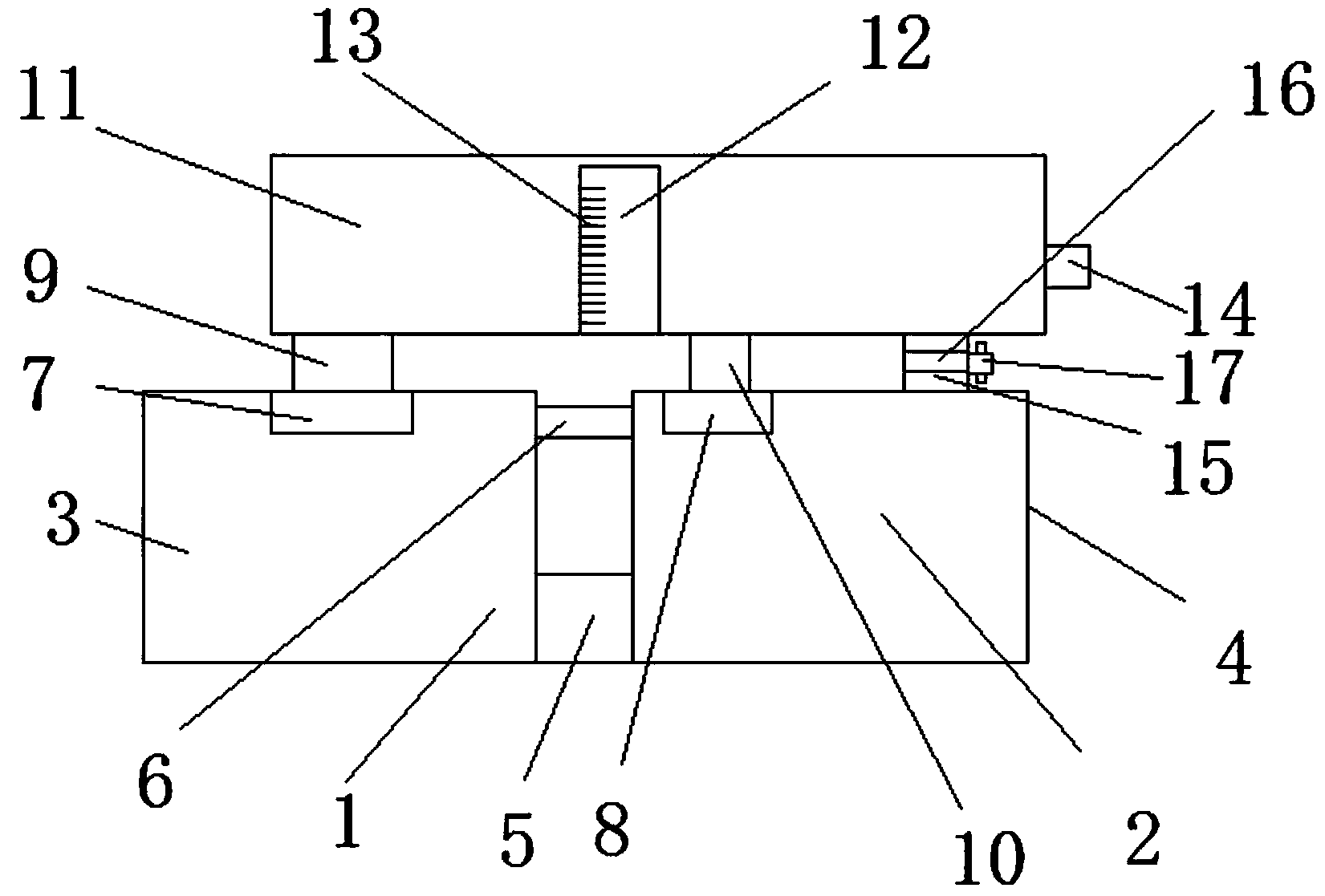

  1.一种用于污水处理厂的除油撇渣装置,包括污水管道A(1)和油撇槽(11),其特征在于:所述污水管道A(1)右侧底端固定安装有连通管(5),所述连通管(5)右侧衔接有污水管道B(2),所述污水管道A(1)右侧顶端固定安装有控制面板(6),所述污水管道A(1)和污水管道B(2)内顶端中间位置分别固定安装有抽水泵A(7)和抽水泵B(8),所述油撇槽(11)右侧中间位置固定安装有排出口(14),所述油撇槽(11)表面中间位置固定安装有观察镜(12),所述观察镜(12)左侧表面衔接有刻度条纹(13),所述油撇槽(11)底端右侧固定安装有管道C(15),所述管道C(15)中间位置固定安装有过滤板(16),所述过滤板(16)内嵌有滤网(18),所述管道C(15)右侧固定安装有阀门(17),所述抽水泵A(7)和抽水泵B(8)型号为HSP11050。

  2.根据权利要求1所述的用于污水处理厂的除油撇渣装置,其特征在于:所述抽水泵A(7)顶端固定安装有管道A(9),所述抽水泵B(8)顶端固定安装有管道B(10)。

  3.根据权利要求1所述的用于污水处理厂的除油撇渣装置,其特征在于:所述污水管道A(1)左侧固定安装有进水口(3),所述污水管道B(2)右侧固定安装有出水口(4)。

  4.根据权利要求1所述的用于污水处理厂的除油撇渣装置,其特征在于:所述控制面板(6)的信号输出端与抽水泵A(7)和抽水泵B(8)的信号输入端连接。

  说明书

  一种用于污水处理厂的除油撇渣装置

  技术领域

  本实用新型涉及一种除油撇渣装置,特别涉及一种用于污水处理厂的除油撇渣装置。

  背景技术

  目前,钢铁切削工序中的浮油、餐饮生活污水中动植物油、石油企业污水中的油脂浮渣均是难以去除和降解的有机污染物,需要专门水解酸化池、BAF滤池、破乳装置、气浮池等配套大型专业设备处理,但是上述每种都是占地面积大、工程造价高、需大量的劳动力的设施组,如涉及标准提升,需利旧改造的话,则改造过程需整个处理系统长时间停运,这对于已建成的污水处理设施来说是相当困难的。因此,我们提出一种用于污水处理厂的除油撇渣装置。

  实用新型内容

  本实用新型的主要目的在于提供一种用于污水处理厂的除油撇渣装置,可以有效解决背景技术中的问题。

  为实现上述目的,本实用新型采取的技术方案为:

  一种用于污水处理厂的除油撇渣装置,包括污水管道A和油撇槽,所述污水管道A右侧底端固定安装有连通管,所述连通管右侧衔接有污水管道B,所述污水管道A右侧顶端固定安装有控制面板,所述污水管道A和污水管道B内顶端中间位置分别固定安装有抽水泵A和抽水泵B,所述油撇槽右侧中间位置固定安装有排出口,所述油撇槽表面中间位置固定安装有观察镜,所述观察镜左侧表面衔接有刻度条纹,所述油撇槽底端右侧固定安装有管道 C,所述管道C中间位置固定安装有过滤板,所述过滤板内嵌有滤网,所述管道C右侧固定安装有阀门,所述抽水泵A和抽水泵B 型号为HSP11050。

  进一步的,所述抽水泵A顶端固定安装有管道A,所述抽水泵 B顶端固定安装有管道B。

  进一步的,所述污水管道A左侧固定安装有进水口,所述污水管道B右侧固定安装有出水口。

  进一步的,所述控制面板的信号输出端与抽水泵A和抽水泵B 的信号输入端连接。

  与现有技术相比,本实用新型具有如下有益效果:

  1.本实用新型的用于污水处理厂的除油撇渣装置,通过抽水泵A能够将污水管道A内污水表面的油撇收集在油撇槽中,通过抽水泵B能够将污水管道B内残留的油撇收集在油撇槽中,能够有效的将污水表面的油撇统一收集在油撇槽中,便于处理油撇。

  2.本实用新型的用于污水处理厂的除油撇渣装置,通过抽水泵A和抽水泵B将油撇收集的过程中,油撇槽中含有大量的污水,通过阀门的打开能够将污水槽中的污水通过管道C排出,在排出的过程中,管道C中的过滤板中的滤网能够有效的将污水过滤,防止油撇排出。

  3.本实用新型的用于污水处理厂的除油撇渣装置,通过观察观察镜表面的刻度条纹能够观察油撇槽中的油撇的容量,当油撇容量过多时,通过排出口能够将油撇槽中油撇排出。
