申请日2018.03.07
公开(公告)日2018.12.11
IPC分类号B01D29/01; B01D29/56
摘要
本实用新型公开了一种水处理剂生产污水处理设备，包括第一连接管和第二连接管，所述第二连接管一端的上下两侧均设置有凸块，所述第一连接管的一端设置有与凸块对应的吻合槽，所述吻合槽内壁远离第一连接管内部的一侧设置有通孔，所述凸块上设置有与通孔位置对应的盲孔，所述通孔内插设有螺栓，所述螺栓的底端向盲孔内延伸。本实用新型通过设置粗筛板，较大的杂质受到粗筛板的限制残留在第一连接管内，启动驱动电机，搅碎叶片将较大的杂质搅碎，细筛板可以筛去较小的杂质，避免较大的杂质堵塞细筛板，可以将第二连接管从第一连接管上拆卸下来，安装和拆卸较为方便，方便对第二连接管内的粗筛板和细筛板进行清洗，实用性较强。
权利要求书

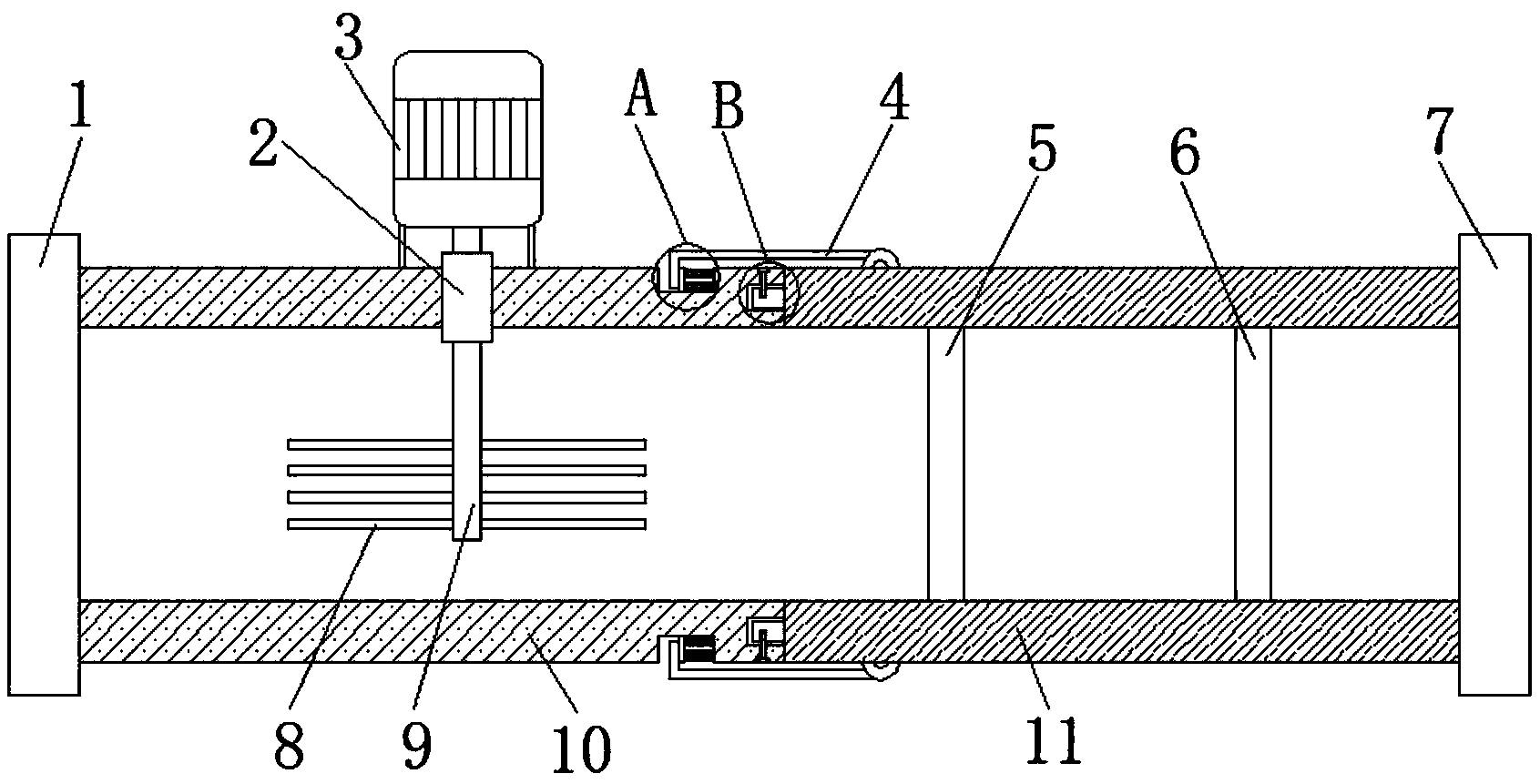

1.一种水处理剂生产污水处理设备，包括第一连接管(10)和第二连接管(11)，其特征在于，所述第二连接管(11)一端的上下两侧均设置有凸块(18)，所述第一连接管(10)的一端设置有与凸块(18)对应的吻合槽(16)，所述吻合槽(16)内壁远离第一连接管(10)内部的一侧设置有通孔(15)，所述凸块(18)上设置有与通孔(15)位置对应的盲孔(17)，所述通孔(15)内插设有螺栓(19)，所述螺栓(19)的底端向盲孔(17)内延伸，所述螺栓(19)与通孔(15)和盲孔(17)的内侧壁螺纹连接，所述第一连接管(10)远离第二连接管(11)的一端设置有进水口(1)，所述第二连接管(11)远离第一连接管(10)的一端设置有出水口(7)，所述第二连接管(11)内侧壁依次固定有粗筛板(5)和细筛板(6)，所述粗筛板(5)靠近第一连接管(10)设置，所述凸块(18)的两侧对称设置有两个L型杆(4)，所述L型杆(4)与第二连接管(11)转动连接，所述第一连接管(10)外壁上下两侧靠近第二连接管(11)的一端均设置有与L型杆(4)对应的固定机构，所述第一连接管(10)内设置有搅拌机构。
2.根据权利要求1所述的一种水处理剂生产污水处理设备，其特征在于，所述固定机构包括凹槽(12)，所述凹槽(12)内滑动连接有隔板(13)，所述凹槽(12)内壁靠近第二连接管(11)的一侧与隔板(13)之间连接有多个弹簧(14)，所述L型杆(4)的端部与隔板(13)相抵。
3.根据权利要求1所述的一种水处理剂生产污水处理设备，其特征在于，所述搅拌机构包括搅拌轴(9)，所述搅拌轴(9)的外壁环绕设置有多个搅碎叶片(8)，所述第一连接管(10)的上侧设置有固定筒(2)，所述第一连接管(10)的上方固定有与固定筒(2)位置对应的驱动电机(3)，所述搅拌轴(9)的上端贯穿固定筒(2)并与驱动电机(3)的驱动端连接。
4.根据权利要求2所述的一种水处理剂生产污水处理设备，其特征在于，所述隔板(13)的底部设置有滑块，所述凹槽(12)的内底部设置有与滑块对应的滑槽。
5.根据权利要求3所述的一种水处理剂生产污水处理设备，其特征在于，所述搅拌轴(9)与固定筒(2)的内侧壁转动连接。
6.根据权利要求1所述的一种水处理剂生产污水处理设备，其特征在于，所述第一连接管(10)与第二连接管(11)的连接处粘贴有防水密封垫。
说明书
一种水处理剂生产污水处理设备
技术领域
本实用新型涉及水处理剂生产污水处理技术领域，尤其涉及一种水处理剂生产污水处理设备。
背景技术
水处理剂是指为了除去水中的大部分有害物质(如腐蚀物、金属离子、污垢及微生物等)，得到符合要求的民用或工业用水而在水处理过程中添加的化学药品。水处理剂是精细化工产品中的一个重要门类，具有很强的专用性。不同的使用目的和处理对象,要求不同的水处理剂。
在水处理剂生产的过程中，会配备相应的污水处理设备，由于水处理剂生产排放的污水中会含有较大的杂质，在污水处理设备中会设置相应的筛板，较大的杂质容易堵塞筛板，使用不方便。
实用新型内容
本实用新型的目的是为了解决现有的污水处理设备中会设置相应的筛板，较大的杂质容易堵塞筛板，使用不方便的问题，而提出的一种水处理剂生产污水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种水处理剂生产污水处理设备，包括第一连接管和第二连接管，所述第二连接管一端的上下两侧均设置有凸块，所述第一连接管的一端设置有与凸块对应的吻合槽，所述吻合槽内壁远离第一连接管内部的一侧设置有通孔，所述凸块上设置有与通孔位置对应的盲孔，所述通孔内插设有螺栓，所述螺栓的底端向盲孔内延伸，所述螺栓与通孔和盲孔的内侧壁螺纹连接，所述第一连接管远离第二连接管的一端设置有进水口，所述第二连接管远离第一连接管的一端设置有出水口，所述第二连接管内侧壁依次固定有粗筛板和细筛板，所述粗筛板靠近第一连接管设置，所述凸块的两侧对称设置有两个L型杆，所述L型杆与第二连接管转动连接，所述第一连接管外壁上下两侧靠近第二连接管的一端均设置有与L型杆对应的固定机构，所述第一连接管内设置有搅拌机构。
优选地，所述固定机构包括凹槽，所述凹槽内滑动连接有隔板，所述凹槽内壁靠近第二连接管的一侧与隔板之间连接有多个弹簧，所述L型杆的端部与隔板相抵。
优选地，所述搅拌机构包括搅拌轴，所述搅拌轴的外壁环绕设置有多个搅碎叶片，所述第一连接管的上侧设置有固定筒，所述第一连接管的上方固定有与固定筒位置对应的驱动电机，所述搅拌轴的上端贯穿固定筒并与驱动电机的驱动端连接。
优选地，所述隔板的底部设置有滑块，所述凹槽的内底部设置有与滑块对应的滑槽。
优选地，所述搅拌轴与固定筒的内侧壁转动连接。
优选地，所述第一连接管与第二连接管的连接处粘贴有防水密封垫。
本实用新型通过设置粗筛板，较大的杂质受到粗筛板的限制残留在第一连接管内，启动驱动电机，搅碎叶片将较大的杂质搅碎，细筛板可以筛去较小的杂质，避免较大的杂质堵塞细筛板，可以将第二连接管从第一连接管上拆卸下来，安装和拆卸较为方便，方便对第二连接管内的粗筛板和细筛板进行清洗，实用性较强，值得大力推广。
