申请日2018.03.13
公开(公告)日2018.12.25
IPC分类号B01D25/38
摘要
本实用新型公开了一种污水压缩机，包括机架、压滤系统和与压滤系统相连的排水系统，还包括多个刮刀机构和扩张机构，所述机架为双层结构，刮刀机构设置在机架上层，污水压缩机的压滤系统设置在机架下层，所述压滤系统中的压滤板包括板体和设置在板体两侧的支撑臂，所述板体中部设置有进料孔，板体两侧设置有出液孔，所述支撑臂厚度小于板体厚度，支撑臂下端面设置有滑动装置，每相邻两块所述压滤板之间设置有扩张机构;所述刮刀机构包括刀头和连接刀头与支架的第二液压杆。本实用新型的污水压缩机主体采用双层结构、可实现压滤板的同时开启、机械式刮刀同时对滤饼清除，极大地提高了生产效率。
权利要求书

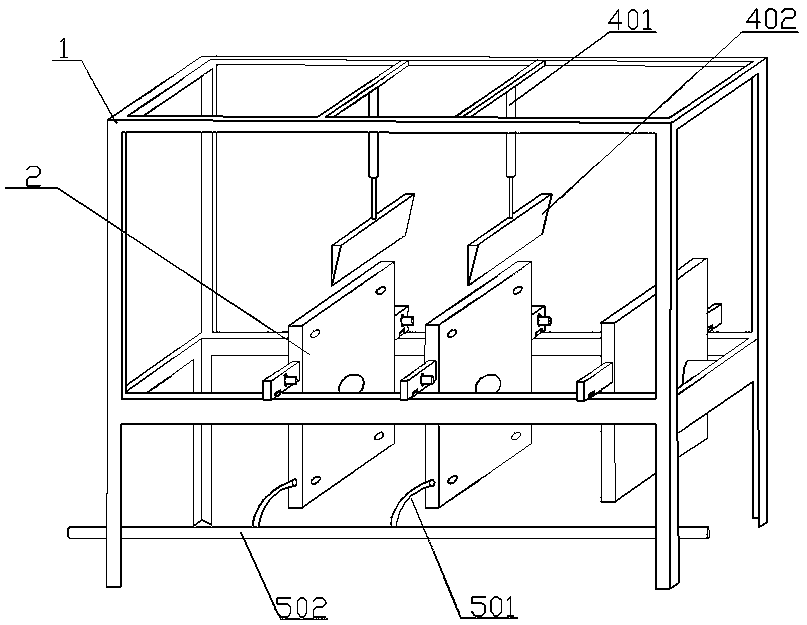

1.一种污水压缩机，包括机架(1)、压滤系统和与压滤系统相连的排水系统，其特征在于：还包括多个刮刀机构和扩张机构(3)，所述机架(1)为双层结构，刮刀机构设置在机架(1)上层，污水压缩机的压滤系统设置在机架(1)下层，所述压滤系统中的压滤板(2)包括板体和设置在板体两侧的支撑臂(202)，所述板体中部设置有进料孔(201)，板体两侧设置有出液孔，所述支撑臂(202)厚度小于板体厚度，支撑臂(202)下端面设置有滑动装置，每相邻两块所述压滤板(2)之间设置扩张机构(3);所述刮刀机构包括刀头(402)和连接刀头(402)与支架的第二液压杆(401)。
2.如权利要求1所述的一种污水压缩机，其特征在于：所述刀头(402)为橡胶材质，机架(1)上端设置有安装刮刀机构的横杆，相邻两根第二液压杆(401)之间的距离为第一液压杆(303)伸展最大长度时相邻两块压滤板(2)的间距。
3.如权利要求1所述的一种污水压缩机，其特征在于：所述扩张机构(3)包括柱形槽(301)、空心柱体(302)和第一液压杆(303)，所述支撑臂(202)前后侧面上对应位置分别设置有相互配合的柱形槽(301)和空心柱体(302)，第一液压杆(303)的两端分别设置在柱形槽(301)和空心柱体(302)内。
4.如权利要求1所述的一种污水 压缩机，其特征在于：所述支撑臂(202)下端与支架交接处设置有凹槽，凹槽内部安装滑轮(203)。
5.如权利要求1所述的一种污水压缩机，其特征在于：靠近机架(1)进水端的压滤板(2)固定设置在支架上。
6.如权利要求1所述的一种污水压缩机，其特征在于：所述排水系统包括橡胶软管(501)和设置在机架(1)上的排水管(502)，橡胶软管(501)一端与出液孔相连，另一端设置在排水管(502)上，所述排水管(502)上设置有水阀。
说明书
一种污水压缩机
技术领域
本实用新型属于固体废弃物再生利用技术领域，具体涉及一种污水压缩机。
背景技术
在废渣土回收再处理过程中，要使用大量的水资源将渣土清洗、分类，为实现垃圾最终的零污染也为了实现资源的循环利用，需要对清洗过渣土的废水进行过滤以实现对水资源的循环利用。压滤机是将固液分离的一种过滤设备，压滤机在过滤时将污水自进料口泵入过滤板的滤室，通过过滤板上的滤布或其他过滤介质截留废水中的颗粒至滤室中，并在过滤板的压缩下形成滤饼，液体由排液孔排出，最后拉开过滤板将滤饼自滤布上清除，即可实现对废水的过滤。
常规压滤机在进行压滤后，往往需要人工或者机械手将滤板单块拉开，在拉开过滤板的同时需要工人使用铲刀将滤饼自滤网上铲下。此种操作方式不能快速地对滤饼进行清除，妨碍了对后续污水的过滤，影响了生产效率。
实用新型内容
为解决上述问题，本实用新型设计了一种污水压缩机，主体采用双层结构、可实现压滤板的同时开启、机械式刮刀同时对滤饼清除，极大地提高了生产效率。
为实现上述目的，本实用新型采用了以下技术方案，一种污水压缩机，包括机架、压滤系统和与压滤系统相连的排水系统，还包括多个刮刀机构和扩张机构，所述机架为双层结构，刮刀机构设置在机架上层，污水压缩机的压滤系统设置在机架下层，所述压滤系统中的压滤板包括板体和设置在板体两侧的支撑臂，所述板体中部设置有进料孔，板体两侧设置有出液孔，所述支撑臂厚度小于板体厚度，支撑臂下端面设置有滑动装置，每相邻两块所述压滤板之间设置有扩张机构;所述刮刀机构包括刀头和连接刀头与支架的第二液压杆。
作为本实用新型一种污水压缩机的进一步改进：所述刀头为橡胶材质，支架上端设置有安装刮刀机构的横杆，相邻两根第二液压杆之间的距离为第一液压杆伸展最大长度时相邻两块压滤板的间距。
作为本实用新型一种污水压缩机的进一步改进：所述扩张机构包括柱形槽、空心柱体和第一液压杆，所述支撑臂前后侧面上对应位置分别设置有相互配合的柱形槽和空心柱体，第一液压杆的两端分别设置在柱形槽和空心柱体内。
作为本实用新型一种污水压缩机的进一步改进：所述支撑臂下端与支架交接处设置有凹槽，凹槽内部安装滑轮。
作为本实用新型一种污水压缩机的进一步改进：所述进水端的第一块压滤板固定设置在支架上。
作为本实用新型一种污水压缩机的进一步改进：所述排水系统包括橡胶软管和设置在机架上的排水管，橡胶软管一端与出液孔相连，另一端设置在排水管上，所述排水管上设置有水阀。
有益效果
与现有技术相比，本实用新型具有以下有益效果:
第一，本实用新型的污水压缩机采用双层支架结构，支架下层设置为压滤系统，支架上层设置为刮刀系统。机械刮刀的设置可同时对所有滤饼进行刮除，极大地提高了压滤机的生产效率。
第二，本实用新型的污水压缩机中，以第一液压杆的扩张代替传统的压滤板手拉式移动，使压滤板可同时进行张开，避免了常规技术手段中需要对压滤板按顺序单块拉开的弊端，提高了生产效率。
第三，本实用新型的污水压缩机中，相邻两根第二液压杆之间的距离为第一液压杆伸展最大长度时相邻两块压滤板的间距，保证了每次压滤板扩张时，压滤板的最终位置处于刮刀的正下方。
第四，本实用新型的污水压缩机中，压滤板支撑臂上设置有用于安装第一液压杆的柱形槽和空心柱体，不仅方便安装第一液压杆而且对第一液压杆起到固定作用。
