申请日2018.03.13
公开(公告)日2018.12.25
IPC分类号C02F9/04; B01D36/04
摘要
本实用新型公开了一种工业废水用净化装置，包括进水管，所述进水管的左端固定连接有过滤管，所述过滤管的底部固定连接有出水管，所述进水管和出水管的上靠近端口的表面均固定连接有阀门，所述过滤管的表面开设有通孔，所述过滤管通过通孔固定连接有过滤件,所述过滤管的右侧开设有通孔，所述过滤管通过通孔固定连接有回收件。本实用新型，通过上述结构的配合使用，解决了在实际使用中，过滤后的滤渣由滤渣管排出，而滤渣管一般都处于封闭状态，当滤渣积累到一定程度后，打开滤渣管阀门进行排渣操作，由于管道上下贯通，且滤渣管内并没有吸附滤渣的功能，管内水流流动无法使得滤渣无法彻底的被清除，降低了工作效率的问题。
权利要求书

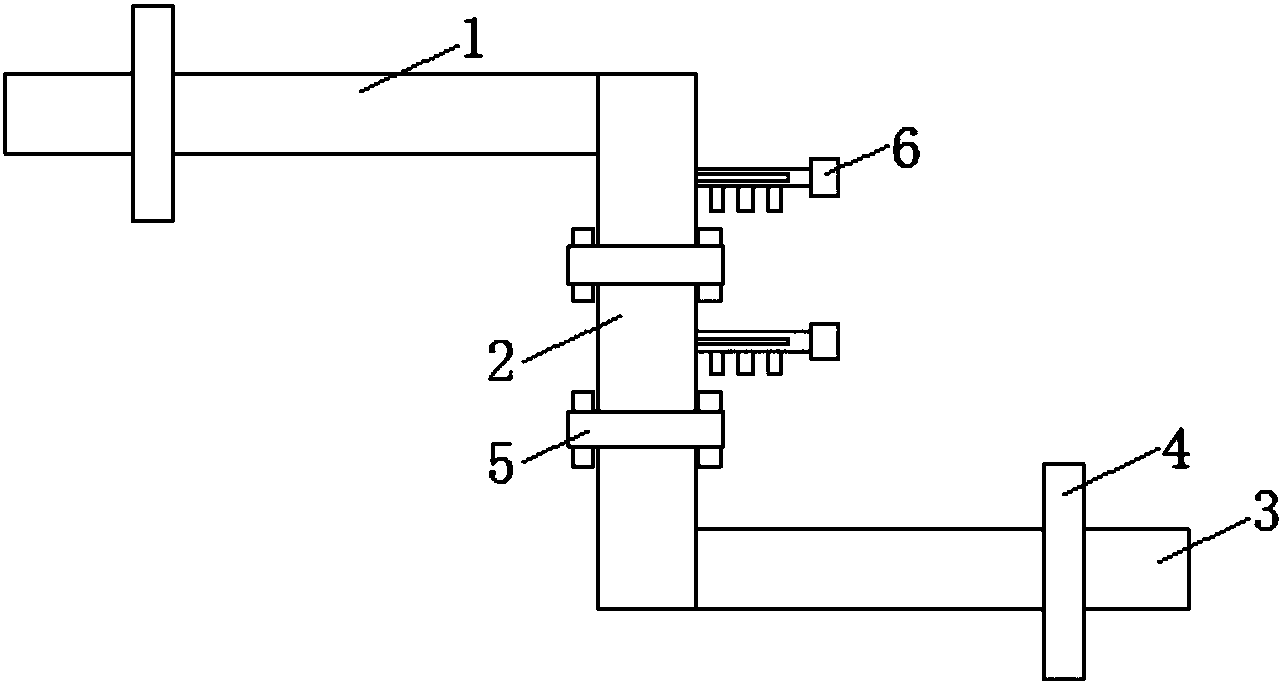

1.一种工业废水用净化装置，包括进水管(1)，所述进水管(1)的左端固定连接有过滤管(2)，所述过滤管(2)的底部固定连接有出水管(3)，所述进水管(1)和出水管(3)的上靠近端口的表面均固定连接有阀门(4)，所述过滤管(2)的表面开设有通孔，所述过滤管(2)通过通孔固定连接有过滤件(5),其特征在于：所述过滤管(2)的右侧开设有通孔，所述过滤管(2)通过通孔固定连接有回收件(6);
所述回收件(6)包括管道一(7)，所述管道一(7)的表面开设有通孔，所述管道一(7)通过通孔固定连接有管道二(8)，所述过滤管(2)上靠近管道一(7)的表面开设有通孔，所述管道二(8)上远离管道一(7)的一端通过通孔与过滤管(2)固定连接，所述管道二(8)上靠近管道一(7)一端的内壁固定连接有过滤网(9)，所述管道一(7)上靠近右端的内壁固定连接有密封套，所述密封套的内壁转动连接有转轴(10)，所述转轴(10)的右侧固定连接有电机(11)，所述电机(11)的表面固定连接有保护壳，所述保护壳的左侧与管道一(7)的右侧固定连接，所述转轴(10)上靠近左侧的表面固定连接有扇叶(12)，所述管道一(7)的下表面开设有螺纹孔，所述管道一(7)通过螺纹孔螺纹连接有收集瓶(13)，所述管道一(7)上靠近左侧的上表面开设有限位槽，所述管道一(7)通过限位槽转动连接有螺纹套(14)，所述管道一(7)上正对限位槽的表面开设有通孔，所述管道一(7)通过通孔活动连接有传动杆(15)，所述传动杆(15)的底部固定连接有挡板(16)，管道一(7)的内壁开设有放置槽，挡板(16)的表面与管道一(7)的内壁活动连接，所述传动杆(15)上靠近顶部的表面开设有外螺纹，所述传动杆(15)通过外螺纹与螺纹套(14)螺纹连接。
2.根据权利要求1所述的一种工业废水 用净化装置，其特征在于：所述回收件(6)的数量为两个，且每个回收件(6)的左侧均有相适配的过滤件(5)。
3.根据权利要求1所述的一种工业废水用净化装置，其特征在于：所述管道二(8)的数量为两个，且两个管道二(8)以管道一(7)左右走向的水平中心线对称设置。
4.根据权利要求1所述的一种工业废水用净化装置，其特征在于：所述扇叶(12)的数量不少于十五片，且扇叶(12)的表面固定连接有减震垫片。
5.根据权利要求1所述的一种工业废水用净化装置，其特征在于：所述收集瓶(13)的数量不少于三个，且收集瓶(13)内壁上靠近底部的侧面固定连接有遮挡条，遮挡条的长度小于收集瓶(13)的半径。
6.根据权利要求1所述的一种工业废水用净化装置，其特征在于：所述传动杆(15)的光杆表面以及顶部均固定连接有限位块，且管道一(7)的通孔内壁开设有与限位块相适配的限位滑槽。
说明书
一种工业废水用净化装置
技术领域
本实用新型涉及废水净化技术领域，具体为一种工业废水用净化装置。
背景技术
水污染的综合防治己引起世界各国的普遍重视，改善污水的处理技术，提高处理效率，降低费用和能耗，仍是重要的研究内容，传统的水净化采用沉淀等物理方式，而这种沉淀的净化方式存在着净化速度慢的缺点，同时消耗大量的资源，而且只能对工业废水中的固态残渣进行净化，而对废水中的酸碱性化学物质无法做到净化，导致净化不彻底，净化后的废水依旧无法利用，为此人们发明了一种工业废水用净化装置，如中国专利CN206580669U所公开的一种用于工业废水的净化装置，包括进水管和排水管，所述进水管的一端固定连接有第一活接头，所述进水管的另一端与废水处理管的一端固定连接，所述废水处理管的另一端固定连接有排水管，且废水处理管内壁的上方安装有过滤层，所述废水处理管的顶部安装有排渣管。该用于工业废水的净化装置，通过设置过滤层、吸附炭层、药物箱、通孔和中和药块，对废水中的废渣通过过滤层进行过滤，利用吸附炭层将废水中的固态微粒色素等进行吸附，提高了对水的净化速度，同时配合中和药块对废水中的酸碱性进行中和，达到了快速且彻底净化的废水的效果，使废水重新可以利用，节约水资源，但是在实际使用中，过滤后的滤渣由滤渣管排出，而滤渣管一般都处于封闭状态，当滤渣积累到一定程度后，通过打开滤渣管阀门进行排渣操作，由于管道上下贯通，且滤渣管内并没有吸附滤渣的功能，依靠管内水流流动无法使得滤渣无法彻底的被清除，且容易造成淤堵，降低了工作效率，给使用带来不便。
实用新型内容
本实用新型的目的在于提供一种工业废水用净化装置，对滤渣管进行改进，使滤渣管对于滤渣的吸附收集更加高效，解决了在实际使用中，过滤后的滤渣由滤渣管排出，而滤渣管一般都处于封闭状态，当滤渣积累到一定程度后，通过打开滤渣管阀门进行排渣操作，由于管道上下贯通，且滤渣管内并没有吸附滤渣的功能，依靠管内水流流动无法使得滤渣无法彻底的被清除，降低了工作效率，给使用带来不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业废水用净化装置，包括进水管，所述进水管的左端固定连接有过滤管，所述过滤管的底部固定连接有出水管，所述进水管和出水管的上靠近端口的表面均固定连接有阀门，所述过滤管的表面开设有通孔，所述过滤管通过通孔固定连接有过滤件,所述过滤管的右侧开设有通孔，所述过滤管通过通孔固定连接有回收件。
所述回收件包括管道一，所述管道一的表面开设有通孔，所述管道一通过通孔固定连接有管道二，所述过滤管上靠近管道一的表面开设有通孔，所述管道二上远离管道一的一端通过通孔与过滤管固定连接，所述管道二上靠近管道一一端的内壁固定连接有过滤网，所述管道一上靠近右端的内壁固定连接有密封套，所述密封套的内壁转动连接有转轴，所述转轴的右侧固定连接有电机，所述电机的表面固定连接有保护壳，所述保护壳的左侧与管道一的右侧固定连接，所述转轴上靠近左侧的表面固定连接有扇叶，所述管道一的下表面开设有螺纹孔，所述管道一通过螺纹孔螺纹连接有收集瓶，所述管道一上靠近左侧的上表面开设有限位槽，所述管道一通过限位槽转动连接有螺纹套，所述管道一上正对限位槽的表面开设有通孔，所述管道一通过通孔活动连接有传动杆，所述传动杆的底部固定连接有挡板，管道一的内壁开设有放置槽，挡板的表面与管道一的内壁活动连接，所述传动杆上靠近顶部的表面开设有外螺纹，所述传动杆通过外螺纹与螺纹套螺纹连接。
优选的，所述回收件的数量为两个，且每个回收件的左侧均有相适配的过滤件。
优选的，所述管道二的数量为两个，且两个管道二以管道一左右走向的水平中心线对称设置。
优选的，所述扇叶的数量不少于十五片，且扇叶的表面固定连接有减震垫片。
优选的，所述收集瓶的数量不少于三个，且收集瓶内壁上靠近底部的侧面固定连接有遮挡条，遮挡条的长度小于收集瓶的半径。
优选的，所述传动杆的光杆表面以及顶部均固定连接有限位块，且管道一的通孔内壁开设有与限位块相适配的限位滑槽。
与现有技术相比，本实用新型的有益效果如下：本实用新型通过回收件的设置，使得滤渣能够不断的被收集，不会发生淤堵，且不需要将整个过滤装置关停，在具体使用中，通过管道一、管道二和过滤网的配合使用，实现滤渣的回收和废水的循环过滤，在管道一中，通过电机通电将转轴带动转动，扇叶也随之转动，使得水流不断向右流动，不断流动的水流夹带着滤渣进入管道一中，在管道一中，滤渣逐渐沉降进入收集瓶中，当收集瓶中的滤渣积攒到一定程度时，通过螺纹套、传动杆以及挡板的配合使用将进入管道一中的滤渣进行截流，同时电机停止对转轴的驱动，最后将收集瓶进行扭转，与管道一的螺纹连接解除，即可将滤渣进行清理，通过上述结构之间的配合使用，解决了在实际使用中，过滤后的滤渣由滤渣管排出，而滤渣管一般都处于封闭状态，当滤渣积累到一定程度后，通过打开滤渣管阀门进行排渣操作，由于管道上下贯通，且滤渣管内并没有吸附滤渣的功能，依靠管内水流流动无法使得滤渣无法彻底的被清除，降低了工作效率，给使用带来不便的问题。
