申请日2018.03.07
公开(公告)日2018.12.04
IPC分类号C02F9/08
摘要
本实用新型公开了一种污水作为锅炉用水的前处理系统，前处理系统包括：预处理装置，包括消毒器及中水储罐;混凝沉淀装置，包括与中水储罐连接的混凝罐、设于混凝罐上方的投料机、部分内置于混凝罐的搅拌器、与混凝罐连通的沉淀机构及分别与混凝罐和沉淀机构底部连接的污泥压滤机;过滤装置，包括多介质过滤器和活性炭过滤器;及离子交换装置，包括依次连接的阳离子交换器、精密过滤器及软化水箱，阳离子交换器的进水端与活性炭过滤器的出水端连接。本实用新型通过预处理装置、混凝沉淀装置、过滤装置和离子交换装置依次对污水站二沉池排出的污水进行处理，使其满足锅炉用水水质要求，其提高了对水资源的利用率、避免了水资源的大量浪费。
权利要求书

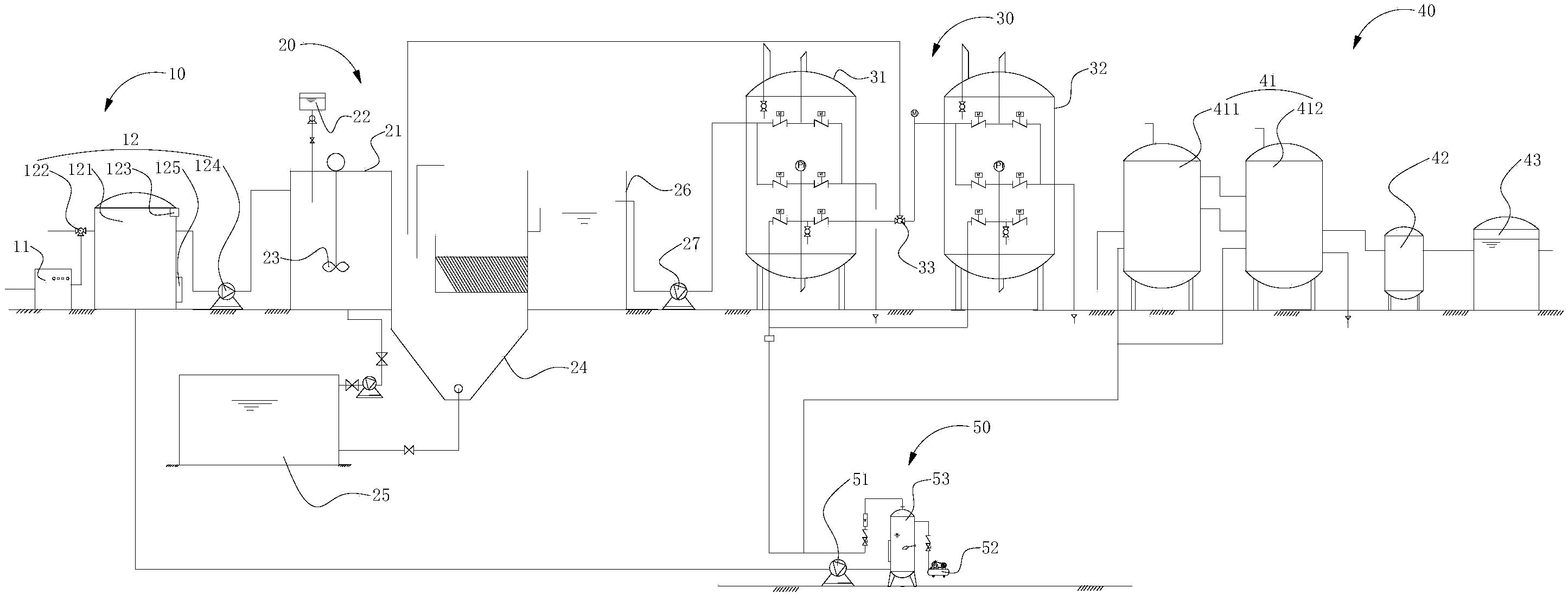

1.一种污水作为锅炉用水的前处理系统，其特征在于，包括：
预处理装置，其包括消毒器及与所述消毒器的出水端连接的中水储罐;
混凝沉淀装置，其包括与所述中水储罐连接的混凝罐、设于所述混凝罐上方的投料机、部分内置于所述混凝罐的搅拌器、与所述混凝罐的溢流口连通的沉淀机构及分别与所述混凝罐和沉淀机构底部连接的污泥压滤机;
过滤装置，其包括依次与所述沉淀机构的出水端连接的多介质过滤器和活性炭过滤器;及
离子交换装置，其包括依次连接的阳离子交换器、精密过滤器及软化水箱，所述阳离子交换器的进水端与所述活性炭过滤器的出水端连接。
2.根据权利要求1所述的前处理系统，其特征在于，所述消毒器至少包括臭氧消毒器和紫外线消毒器中的一种。
3.根据权利要求1或2所述的前处理系统，其特征在于，所述中水储罐包括一罐体、用于检测所述罐体内液位的液位监测机构、一用于将罐体内污水输送至混凝罐的第一提升泵及一用于根据液位监测机构检测的液位控制所述第一提升泵运行和停止的进出水控制器。
4.根据权利要求3所述的前处理系统，其特征在于，所述液位监测机构包括报警器、液位控制器及至少两个液位计，所述液位控制器包括至少两个信号采集模块、至少一个运算模块、至少一个比较模块及驱动模块，至少两个所述信号采集模块与至少两个液位计一一对应设置并用于采集所述液位计检测液位产生的电信号，至少一个所述运算模块用于将任意两个信号采集模块采集的电信号进行差值运算，至少一个所述比较模块与所述运算模块一一对应并用于比较差值运算后的运算信号是否大于设定阈值，所述驱动模块用于当所述运算信号大于设定阈值时驱动所述报警器报警。
5.根据权利要求3所述的前处理系统，其特征在于，所述中水储罐还包括一出水端与所述罐体连接的第一电磁三通阀，其一进水端与所述消毒器的出水端连接、另一进水端与自来水接头连接。
6.根据权利要求5所述的前处理系统，其特征在于，所述混凝沉淀装置还包括与所述沉淀机构的出水端连接的过渡池及用于将过渡池内污水输送至多介质过滤器的第二提升泵。
7.根据权利要求6所述的前处理系统，其特征在于，所述过滤装置还包括一浊度控制阀，其包括第二电磁三通阀及控制组件，所述电磁三通阀具有一进水口、一出水口及一回流口，所述进水口与所述活性炭过滤器的出水端连接且其内形成有检测腔体，所述出水口与所述阳离子交换器连接，所述回流口与所述沉淀机构连接;所述控制组件包括对应设置于所述检测腔体内壁的发光部和光传感器，以及一用于根据所述光传感器检测的电信号控制所述检测腔体与所述出水口或回流口导通的浊度控制器。
8.根据权利要求7所述的前处理系统，其特征在于，所述光传感器包括一用于检测发光部在检测腔体内形成的透射光的第一光传感器及一用于检测发光部在检测腔体内形成的散射光的第二光传感器;所述检测腔体呈U型，其包括一沿进水口的进水方向布置的检测腔本体、由检测腔本体靠近其两端分别垂直延伸形成的两个连通腔，两个所述连通腔上端分别与所述进水口的进水端和出水端连通;所述发光部和第一光传感器分别设置于所述检测腔本体两端内壁，所述第二光传感器设于所述检测腔本体中部且贴附于所述检测腔本体侧壁。
9.根据权利要求8所述的前处理系统，其特征在于，所述前处理系统还包括一反冲洗装置，其包括反冲洗泵，所述反冲洗泵的进水端与所述罐体连接，其出水端分别与所述多介质过滤器、活性炭过滤器和离子交换器连接。
说明书
一种污水作为锅炉用水的前处理系统
技术领域
本实用新型涉及污水处理技术，尤其是涉及一种污水作为锅炉用水的前处理系统。
背景技术
目前，过滤用水多为自来水二次处理后形成，而由污水站二沉池排出的污水一般经过后续处理直接排出，其原因在于污水站处理后的污水达到了排放标准，其可用于洗涤、灌溉，但若用于其他方面则需要进一步的处理。一方面处理后的污水直接排放、另一方面则取用自来水进行二次处理，其导致水资源的大量浪费。
实用新型内容
本实用新型的目的在于克服上述技术不足，提出一种污水作为锅炉用水的前处理系统，解决现有技术中水资源浪费严重的技术问题。
为达到上述技术目的，本实用新型的技术方案提供一种污水作为锅炉用水的前处理系统，包括：
预处理装置，其包括消毒器及与所述消毒器的出水端连接的中水储罐;
混凝沉淀装置，其包括与所述中水储罐连接的混凝罐、设于所述混凝罐上方的投料机、部分内置于所述混凝罐的搅拌器、与所述混凝罐的溢流口连通的沉淀机构及分别与所述混凝罐和沉淀机构底部连接的污泥压滤机;
过滤装置，其包括依次与所述沉淀机构的出水端连接的多介质过滤器和活性炭过滤器;及
离子交换装置，其包括依次连接的阳离子交换器、精密过滤器及软化水箱，所述阳离子交换器的进水端与所述活性炭过滤器的出水端连接。
与现有技术相比，本实用新型通过预处理装置、混凝沉淀装置、过滤装置和离子交换装置依次对污水站二沉池排出的污水进行处理，使其满足锅炉用水水质要求，其提高了对水资源的利用率、避免了水资源的大量浪费。
