申请日2018.03.10
公开(公告)日2018.12.07
IPC分类号C02F9/04; F16F15/04
摘要
本实用新型公开了一种具有减震功能的高效污水处理装置，包括过滤仓、污水处理装置主体和搅拌仓，所述污水处理装置主体上端一侧设有污水入口，所述污水入口下端设有过滤仓，所述过滤仓内部一侧设有水位传感器，所述水位传感器一侧设有若干个滑轨，所述滑轨表面设有滑动电机，所述滑动电机一侧设有毛刷，所述毛刷一侧设有过滤网，所述过滤网一侧设有搅拌仓，所述搅拌仓上端一侧设有中和药剂箱，所述中和药剂箱一侧设有旋转电机，所述旋转电机下端设有旋转轴，所述旋转轴表面设有螺旋搅拌叶片，通过设置了观察窗，能够通过观察窗查看过滤仓内的水位以及淤泥沉淀量，便于及时对淤泥进行清理，避免其影响污水处理效率。
权利要求书

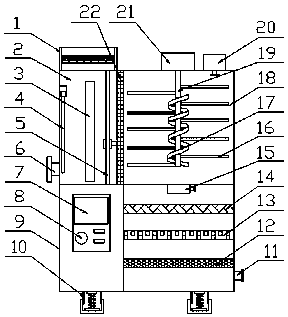

1.一种具有减震功能的高效污水处理装置，包括过滤仓(2)、污水处理装置主体(9)和搅拌仓(18)，其特征在于，所述污水处理装置主体(9)上端一侧设有污水入口(1)，所述污水入口(1)下端设有过滤仓(2)，所述过滤仓(2)内部一侧设有水位传感器(4)，所述水位传感器(4)一侧设有若干个滑轨(5)，所述滑轨(5)表面设有滑动电机(24)，所述滑动电机(24)一侧设有毛刷(23)，所述毛刷(23)一侧设有过滤网(22)，所述过滤网(22)一侧设有搅拌仓(18)，所述搅拌仓(18)上端一侧设有中和药剂箱(20)，所述中和药剂箱(20)一侧设有旋转电机(21)，所述旋转电机(21)下端设有旋转轴(19)，所述旋转轴(19)表面设有螺旋搅拌叶片(17)，所述螺旋搅拌叶片(17)一侧设有若干个搅拌杆(16)，所述搅拌仓(18)下端设有电磁阀开关口(15)，所述电磁阀开关口(15)下端设有阻隔网(14)，所述阻隔网(14)下端设有砂石滤网(13)，所述砂石滤网(13)下端设有活性炭滤网(12)，所述过滤仓(2)表面设有观察窗(3)，所述观察窗(3)下端设有处理器(7)，所述处理器(7)下端设有蜂鸣器(8)，所述污水处理装置主体(9)一侧设有排污口(6)，所述污水处理装置主体(9)另一侧设有出水口(11)，所述污水处理装置主体(9)下端设有若干个弹簧底座(10)。
2.根据权利要求1所述的一种具有减震功能的高效污水处理装置，其特征在于，所述滑轨(5)固定连接于过滤仓(2)内部两侧，且滑轨(5)左右对应设置。
3.根据权利要求1所述的一种具有减震功能的高效污水处理装置，其特征在于，所述滑动电机(24)滑动连接于滑轨(5)表面，且毛刷(23)与滑动电机(24)固定连接。
4.根据权利要求1所述的一种具有减震功能的高效污水处理装置，其特征在于，所述滑动电机(24)、水位传感器(4)和蜂鸣器(8)均与处理器(7)电性连接。
5.根据权利要求1所述的一种具有减震功能的高效污水处理装置，其特征在于，所述搅拌杆(16)和螺旋搅拌叶片(17)均与旋转轴(19)固定连接，且旋转轴(19)与旋转电机(21)传动连接。
6.根据权利要求1所述的一种具有减震功能的高效污水 处理装置，其特征在于，所述弹簧底座(10)与污水处理装置主体(9)固定连接。
说明书
一种具有减震功能的高效污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其是涉及一种具有减震功能的高效污水处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。
现有的污水处理设备，在对污水进行处理的时候，常常因为所需要处理污水的量大，且污水内的沉淀物角度，常常容易对滤网进行堵塞，从而大大地影响了污水处理的效率，不能够满足人们对污水处理的需求，且污水处理设备在运转时会产生震动，不仅产生噪音同时对设备本身具有较大损害。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种具有减震功能的高效污水处理装置，从而解决上述问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有减震功能的高效污水处理装置，包括过滤仓、污水处理装置主体和搅拌仓，所述污水处理装置主体上端一侧设有污水入口，所述污水入口下端设有过滤仓，所述过滤仓内部一侧设有水位传感器，所述水位传感器一侧设有若干个滑轨，所述滑轨表面设有滑动电机，所述滑动电机一侧设有毛刷，所述毛刷一侧设有过滤网，所述过滤网一侧设有搅拌仓，所述搅拌仓上端一侧设有中和药剂箱，所述中和药剂箱一侧设有旋转电机，所述旋转电机下端设有旋转轴，所述旋转轴表面设有螺旋搅拌叶片，所述螺旋搅拌叶片一侧设有若干个搅拌杆，所述搅拌仓下端设有电磁阀开关口，所述电磁阀开关口下端设有阻隔网，所述阻隔网下端设有砂石滤网，所述砂石滤网下端设有活性炭滤网，所述过滤仓表面设有观察窗，所述观察窗下端设有处理器，所述处理器下端设有蜂鸣器，所述污水处理装置主体一侧设有排污口，所述污水处理装置主体另一侧设有出水口，所述污水处理装置主体下端设有若干个弹簧底座。
作为本实用新型的一种优选技术方案，所述滑轨固定连接于过滤仓内部两侧，且滑轨左右对应设置。
作为本实用新型的一种优选技术方案，所述滑动电机滑动连接于滑轨表面，且毛刷与滑动电机固定连接。
作为本实用新型的一种优选技术方案，所述滑动电机、水位传感器和蜂鸣器均与处理器电性连接。
作为本实用新型的一种优选技术方案，所述搅拌杆和螺旋搅拌叶片均与旋转轴固定连接，且旋转轴与旋转电机传动连接
作为本实用新型的一种优选技术方案，所述弹簧底座与污水处理装置主体固定连接。
与现有技术相比，本实用新型的有益效果是：该种具有减震功能的高效污水处理装置，通过设置了观察窗，能够通过观察窗查看过滤仓内的水位以及淤泥沉淀量，便于及时对淤泥进行清理，避免其影响污水处理效率，通过设置了水位传感器，当因为淤泥堵塞了过滤网，导致水位升高时，水位传感器感应到，处理器发出指令通过滑动电机带动毛刷在滑轨上，上下滑动，对过滤网表面进行清洁，提高了污水处理效率，当污水处理完成时，水位降低，处理器发出指令通过通过蜂鸣器报警，提醒使用者，防止机械空转，节约了能源，通过设置了搅拌仓，能够对污水和中和药剂箱中的药剂进行中和搅拌，从而加快了污水处理效率，通过设置了阻隔网、砂石滤网和活性炭滤网，能够对污水进一步逐级过滤和除臭，提高了污水处理质量，通过设置了弹簧底座，能够减少设备使用时产生的震动，延长了设备的使用寿命，结构简单，操作方便起到了很大的帮助。
