申请日2018.05.18
公开(公告)日2018.08.17
IPC分类号B01D36/04
摘要
本发明公开了一种装配式污水净化回收池及其安装方法和建筑工程施工方法，装配式污水净化回收池包括至少两个依次排布用于接收废水和沉淀固体污染物的净化池以及至少一个用于将污水经过净化池净化后形成的回收水进行收集的集水池，集水池处于净化池的下游，净化池和/或集水池采用拼装组合构成的整体结构;相邻两个净化池之间和/或净化池与集水池之间设有用于阻隔净化池底部沉积的固体污染物并过滤净化池上层的液体污染物的过滤机构。装配式污水净化回收池为装配式结构，方便安装、拆卸和运输。过滤机构的设置，对底部的固体污染物阻隔，使得液体污染物在上层进行过滤，提高过滤效率和污水处理量。
翻译权利要求书

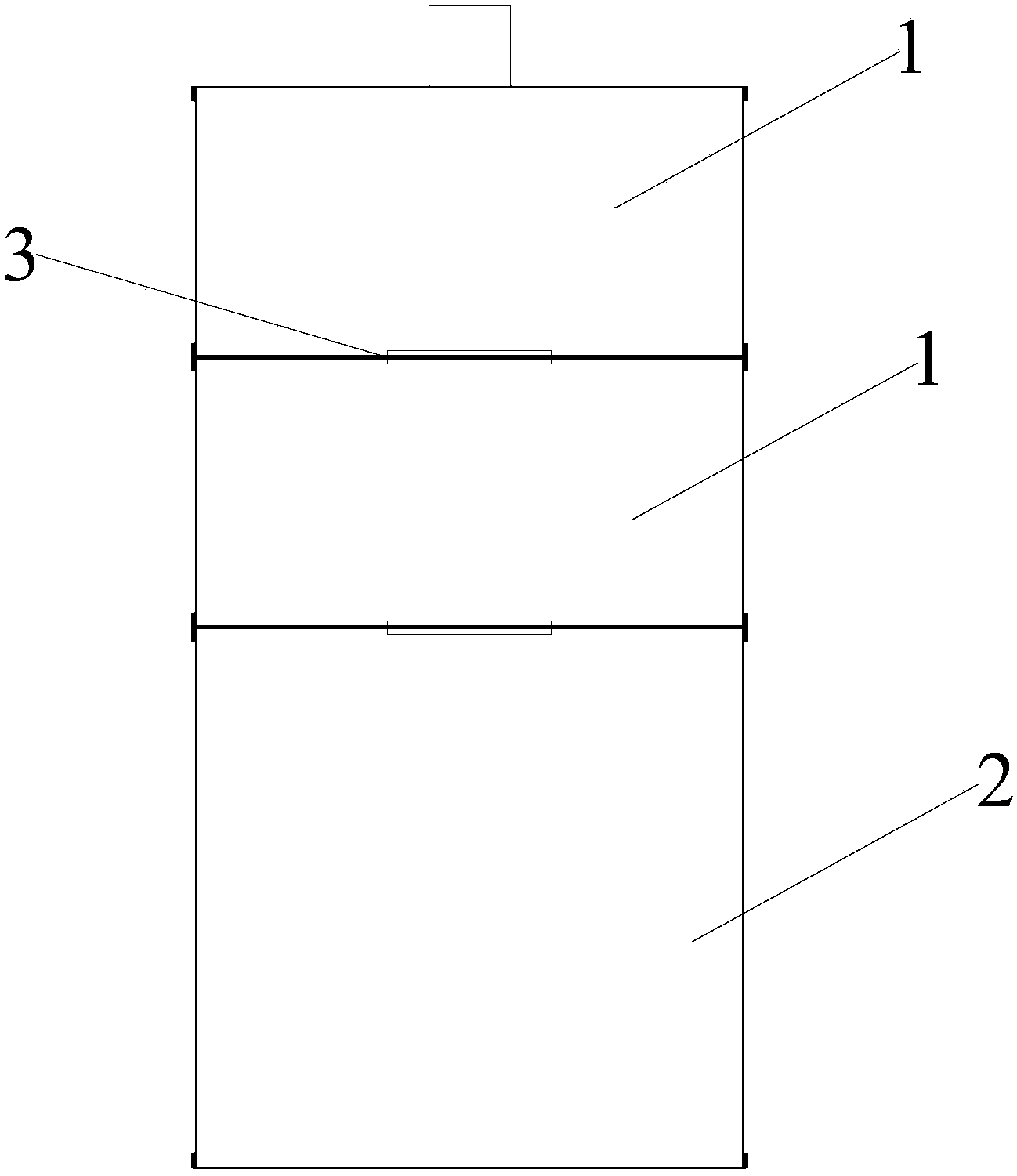

1.一种装配式污水净化回收池，包括至少两个依次排布用于接收废水和沉淀固体污染物的净化池(1)以及至少一个用于将污水经过所述净化池(1)净化后形成的回收水进行收集的集水池(2)，所述集水池(2)处于所述净化池(1)的下游，
其特征在于，
所述净化池(1)和/或所述集水池(2)采用拼装组合构成整体结构;
相邻两个所述净化池(1)之间和/或所述净化池(1)与所述集水池(2)之间设有用于阻隔所述净化池(1)底部沉积的固体污染物并过滤所述净化池(1)上层的液体污染物的过滤机构(3)。
2.根据权利要求1所述的装配式污水净化回收池，其特征在于，
所述过滤机构(3)包括用于阻隔所述净化池(1)底部沉积的固体污染物并使所述净化池(1)上层的液体污染物通过的净化池壁板(31);
所述净化池壁板(31)上部开设有用于使所述净化池(1)上层的液体污染物通过的开槽和/或开孔，所述开槽和/或开孔上设有用于对液体污染物进行过滤净化的带过滤芯的净化笼(32)。
3.根据权利要求2所述的装配式污水净化回收池，其特征在于，
所述净化池壁板(31)上开设有一个开槽，所述开槽上对应封盖有带过滤芯的所述净化笼(32);或者
所述净化池壁板(31)上开设有一个开孔，所述开孔上对应封盖有带过滤芯的所述净化笼(32);或者
所述净化池壁板(31)上沿所述净化池壁板(31)的板面均匀开设有多个开槽，每一个开槽上均封盖有带过滤芯的所述净化笼(32);或者
所述净化池壁板(31)上沿所述净化池壁板(31)的板面均匀开设有多个开孔，每一个开孔上均封盖有带过滤芯的所述净化笼(32);或者
所述净化池壁板(31)上沿所述净化池壁板(31)的板面开设有一个开槽和多个开孔，每一个开槽和每一个开孔上均封盖有带过滤芯的所述净化笼(32);或者
所述净化池壁板(31)上沿所述净化池壁板(31)的板面开设有一个开孔和多个开槽，每一个开槽和每一个开孔上均封盖有带过滤芯的所述净化笼(32)。
4.根据权利要求3所述的装配式污水净化回收池，其特征在于，
所述净化笼(32)采用立体网架结构，所述立体网架结构具有用于容纳过滤芯的内腔体、用于向内腔体中填充过滤芯的上端开口以及用于与所述净化池壁板(31)可拆卸连接的连接部;
所述过滤芯填充于所述立体网架结构内;
所述过滤芯采用卵石、碎石、片石、砂砾、纤维颗粒或陶粒中的至少一种;
所述立体网架结构为多边形柱体结构、多边形块体结构、圆柱体结构、球体结构或多边形板体结构中的至少一种;
所述连接部采用螺栓连接、插接连接、卡接连接、嵌套连接、铰链连接或绑扎连接中的至少一种;
所述过滤芯外设有用于约束过滤芯和保护过滤芯的滤布层。
5.根据权利要求2所述的装配式污水净化回收池，其特征在于，
所述开槽的底端和/或开孔的底端距离所述净化池壁板(31)底端的高度为200mm～2000mm。
6.根据权利要求1至5中任一项所述的装配式污水净化回收池，其特征在于，
所述净化池(1)包括第一侧壁板(11)和第一底板(12)，所述第一侧壁板(11)、所述第一底板(12)和所述过滤机构(3)拼装并围合构成用于容纳污水的箱体结构;
所述集水池(2)包括第二侧壁板(21)和第二底板(22)，所述第二侧壁板(21)、所述第二底板(22)和所述过滤机构(3)拼装并围合构成用于容纳回收水的箱体结构;
所述第一侧壁板(11)、所述第一底板(12)和所述过滤机构(3)三者之间和/或所述第二侧壁板(21)、所述第二底板(22)和所述过滤机构(3)三者之间采用插接连接、卡接连接、嵌套连接、螺栓连接、铰链连接或焊接连接中的至少一种;
所述净化池(1)和/或所述集水池(2)采用多边形体、柱形、台体或球体中的至少一种。
7.根据权利要求6所述的装配式污水净化回收池，其特征在于，
所述集水池(2)的第二侧壁板(21)下部设有用于与另一组装配式污水净化回收池和/或集水池(2)串联相通的连通第二通道(211);
所述集水池(2)的容量大于等于所述净化池(1)的容量。
8.根据权利要求6所述的装配式污水净化回收池，其特征在于，
所述净化池(1)的拼装部位和/或所述集水池(2)的拼装部位设有用于方便组合拼装到位并提高拼装部位结构强度和连接稳定性的支撑肋(4);
所述支撑肋(4)采用厚钢板、厚金属板、C型钢、U型钢、H型钢、槽钢或角钢中的至少一种;
所述净化池(1)的拼装部位和/或所述集水池(2)的拼装部位设有用于防渗漏的防水层;
所述防水层采用防水胶层、水泥层、沥青层、涂料层、塑胶垫片或橡胶垫片中的至少一种;
所述净化池(1)的内壁面、所述净化池(1)的外壁面、所述集水池(2)的内壁面或所述集水池(2)的外壁面中的至少一处上附着有用于防腐和防锈的防护层。
9.一种装配式污水净化回收池的安装方法，其特征在于，包括以下步骤：
依据使用和环境需要，设计净化池以及回收池的数量及排布方式;
将净化池的第一底板(12)以及回收池的第二底板(22)按照设计要求依次排布在地面或楼面上进行水平拼装;将相邻两个所述第一底板(12)之间和/或所述第一底板(12)与所述第二底板(22)之间的拼装部位与过滤机构(3)竖直拼装;
将第一侧壁板(11)与所述第一底板(12)和所述过滤机构(3)拼装并围合构成用于容纳污水的箱体，将第二侧壁板(21)与所述第二底板(22)和所述过滤机构(3)拼装并围合构成用于容纳回收水的箱体，即完成所述装配式污水净化回收池的安装。
10.一种建筑工程施工方法，其特征在于，采用权利要求1至8中任一项所述的装配式污水净化回收池。
说明书
装配式污水净化回收池及其安装方法和建筑工程施工方法
技术领域
本发明涉及污水处理技术领域，特别地，涉及一种装配式污水净化回收池。此外，本发明还涉及一种包括上述装配式污水净化回收池的安装方法和建筑工程施工方法。
背景技术
传统的污水处理装置采用混凝土构筑物，在混凝土构筑的水池中通入污水，对污水进行净化除污处理，获得净化后的回收水。随着绿色施工、装配式技术的不断推广和发展，各式各样的装配式临时设施也不断的推陈出新，将装配式技术应用到污水处理装置中，成为本领域的研究热点。
专利201410524238.4公开了一种建筑工地环保节能装配式自动洗车设备，能同时自动洗车及自动排污、提高洗车工效，清洗的污水沉淀过滤后可循环使用，节省水资源和清洗车辆成本。不足之处：装配式水池为三级沉淀池滤水池，在二级沉淀处增设过滤板，当过滤板污损时，需要将整体进行更换，更换不便捷;二级沉淀至三级沉淀处设置底部为砾石层、上部为纤维滤料层，由于污水中泥浆主要位于水体的下部，易使上部纤维滤料层过滤作用不显著，下部砾石过滤超负荷，后续工艺清除困难;并且水池为半装配水池，水池外壳为整体焊接，并非组装，导致水池周转、调运不方便。
专利201710857486.4公开了大容量装配式钢薄壁水处理结构的施工方法，不足之处：装配式水池为永久性污水净化水池，不适用于临时污水净化池的安装和拆卸;在安装完毕薄壁预沉池后，附属设备及排泥管道需要现场焊接，有动火危险。
发明内容
本发明提供了一种装配式污水净化回收池及其安装方法和建筑工程施工方法，以解决现有废水处理池需要焊装安装，不能临时拆卸;过滤装置容易堵塞，需要附加清理工作的技术问题。
本发明采用的技术方案如下：
一种装配式污水净化回收池，包括至少两个依次排布用于接收废水和沉淀固体污染物的净化池以及至少一个用于将污水经过净化池净化后形成的回收水进行收集的集水池，集水池处于净化池的下游，净化池和/或集水池采用拼装组合构成整体结构;相邻两个净化池之间和/或净化池与集水池之间设有用于阻隔净化池底部沉积的固体污染物并过滤净化池上层的液体污染物的过滤机构。
进一步地，过滤机构包括用于阻隔净化池底部沉积的固体污染物并使净化池上层的液体污染物通过的净化池壁板;净化池壁板上部开设有用于使净化池上层的液体污染物通过的开槽和/或开孔，开槽和/或开孔上设有用于对液体污染物进行过滤净化的带过滤芯的净化笼。
进一步地，净化池壁板上开设有一个开槽，开槽上对应封盖有带过滤芯的净化笼;或者净化池壁板上开设有一个开孔，开孔上对应封盖有带过滤芯的净化笼;或者净化池壁板上沿净化池壁板的板面均匀开设有多个开槽，每一个开槽上均封盖有带过滤芯的净化笼;或者净化池壁板上沿净化池壁板的板面均匀开设有多个开孔，每一个开孔上均封盖有带过滤芯的净化笼;或者净化池壁板上沿净化池壁板的板面开设有一个开槽和多个开孔，每一个开槽和每一个开孔上均封盖有带过滤芯的净化笼;或者净化池壁板上沿净化池壁板的板面开设有一个开孔和多个开槽，每一个开槽和每一个开孔上均封盖有带过滤芯的净化笼。
进一步地，净化笼采用立体网架结构，立体网架结构具有用于容纳过滤芯的内腔体、用于向内腔体中填充过滤芯的上端开口以及用于与净化池壁板可拆卸连接的连接部;过滤芯填充于立体网架结构内;过滤芯采用卵石、碎石、片石、砂砾、纤维颗粒或陶粒中的至少一种;立体网架结构为多边形柱体结构、多边形块体结构、圆柱体结构、球体结构或多边形板体结构中的至少一种;连接部采用螺栓连接、插接连接、卡接连接、嵌套连接、铰链连接或绑扎连接中的至少一种;过滤芯外设有用于约束过滤芯和保护过滤芯的滤布层。
进一步地，开槽的底端和/或开孔的底端距离净化池壁板底端的高度为200mm～2000mm。
进一步地，净化池包括第一侧壁板和第一底板，第一侧壁板、第一底板和过滤机构拼装并围合构成用于容纳污水的箱体结构;集水池包括第二侧壁板和第二底板，第二侧壁板、第二底板和过滤机构拼装并围合构成用于容纳回收水的箱体结构;第一侧壁板、第一底板和过滤机构三者之间和/或第二侧壁板、第二底板和过滤机构三者之间采用插接连接、卡接连接、嵌套连接、螺栓连接、铰链连接或焊接连接中的至少一种;净化池和/或集水池采用多边形体、柱形、台体或球体中的至少一种。
进一步地，集水池的第二侧壁板下部设有用于与另一组装配式污水净化回收池和/或集水池串联相通的连通第二通道;集水池的容量大于等于净化池的容量。
进一步地，净化池的拼装部位和/或集水池的拼装部位设有用于方便组合拼装到位并提高拼装部位结构强度和连接稳定性的支撑肋;支撑肋采用厚钢板、厚金属板、C型钢、U型钢、H型钢、槽钢或角钢中的至少一种。
进一步地，净化池的拼装部位和/或集水池的拼装部位设有用于防渗漏的防水层;防水层采用防水胶层、水泥层、沥青层、涂料层、塑胶垫片或橡胶垫片中的至少一种。
进一步地，净化池的内壁面、净化池的外壁面、集水池的内壁面或集水池的外壁面中的至少一处上附着有用于防腐和防锈的防护层。
根据本发明的另一方面，还提供了一种装配式污水净化回收池的安装方法，包括以下步骤，依据使用和环境需要，设计净化池以及回收池的数量及排布方式;将净化池的第一底板以及回收池的第二底板按照设计要求依次排布在地面或楼面上进行水平拼装;将相邻两个第一底板之间和/或第一底板与第二底板之间的拼装部位与过滤机构竖直拼装;将第一侧壁板与第一底板和过滤机构拼装并围合构成用于容纳污水的箱体，将第二侧壁板与第二底板和过滤机构拼装并围合构成用于容纳回收水的箱体，即完成装配式污水净化回收池的安装。
根据本发明的另一方面，还提供了一种建筑工程施工方法，采用上述装配式污水净化回收池。
本发明具有以下有益效果：
1、本发明的装配式污水净化回收池的整体构件为装配式结构，每个独立构件，即净化池和集水池可拆分，使得装配式污水净化回收池方便安装、拆卸和运输，便于周转和重复使用。
2、本发明的装配式污水净化回收池在相邻两净化池之间和/或净化池与集水池之间设有过滤机构，使得沉积于净化池底部的大粒径固体污染物(如施工常见的混凝土废料、砂石颗粒、土颗粒等)被阻挡，避免大粒径固体污染物向下游流动;使得液体污染物在过滤机构的上层进行过滤，避免出现大粒径固体污染物堵塞过滤机构的现象，提高过滤效率和污水处理量。
3、本发明的装配式污水净化回收池可以单独使用，也可以多个装配式污水净化回收池连通成较大的集水池使用，使用范围较广。
4、本发明的装配式污水净化回收池采用全装配式安装，现场无动火作业，保障施工安全。
5、本发明的装配式污水净化回收池可以依据处理的污水量进行拼接组合净化池和集水池，其体积利用率高、连通性能好，供水能力强、占地面积小、节省施工成本。
6、本发明的装配式污水净化回收池的安装方法，将底板排布在地面或楼面上，净化池和集水池紧贴地面，使得地面受力面积最大，有助于传递受力，对地面或楼面的压强最小化，减轻地面或楼面的负担。底板、侧壁板和过滤机构拼装组合成净化池和集水池，无需现场焊接拼装，安装和拆除简便。
7、本发明的建筑工程施工方法，在施工现场中，装配式污水净化回收池可以对泥浆污水、碱性污水、雨水回收等污水进行净化和处理，获得的回收水可循环使用，减少水污染，节约资源。
除了上面所描述的目的、特征和优点之外，本发明还有其它的目的、特征和优点。下面将参照附图，对本发明作进一步详细的说明。
