申请日2017.12.25
公开(公告)日2018.08.28
IPC分类号B01D36/02
摘要
本实用新型涉及化工用具技术领域，公开了一种用于化工设备的污水处理用过滤装置，包括除杂室，所述除杂室的两侧并位于除杂室的底面固定连接有两个第一支撑腿，两个第一支撑腿的内侧并位于除杂室的底面连通有第一排物口，所述除杂室的顶部设置有除杂盖，所述除杂室的顶部并位于除杂室的左侧面连通有污水进水口，所述除杂室的中心处并位于除杂室内壁的一周固定连接有挡板。该用于化工设备的污水处理用过滤装置，可以方便拆卸除杂过滤网和除砂过滤网，这样就能够方便对过滤网定时的清洗，从而方便过滤网二次使用，通过对污水的三次过滤，使排放的污水转变成清水，从而达到环保、水资源再利用的效果，增加了过滤装置过滤污水的质量。
权利要求书

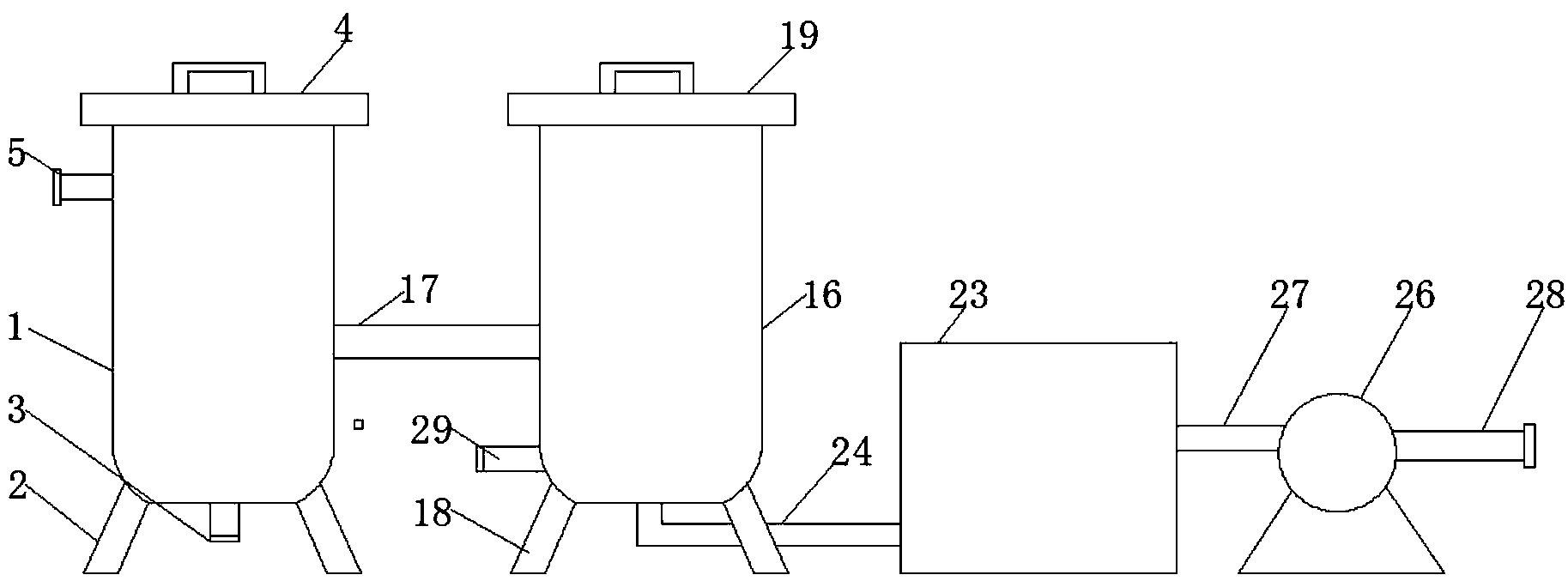

1.一种用于化工设备的污水处理用过滤装置，包括除杂室(1)，其特征在于：所述除杂室(1)的两侧并位于除杂室(1)的底面固定连接有两个第一支撑腿(2)，两个第一支撑腿(2)的内侧并位于除杂室(1)的底面连通有第一排物口(3)，所述除杂室(1)的顶部设置有除杂盖(4)，所述除杂室(1)的顶部并位于除杂室(1)的左侧面连通有污水进水口(5)，所述除杂室(1)的中心处并位于除杂室(1)内壁的一周固定连接有挡板(6)，所述挡板(6)的顶面开设有方形凹槽(7)，所述方形凹槽(7)的内壁插接有除杂过滤网(8)，所述除杂过滤网(8)的顶面并位于除杂过滤网(8)的两端固定连接有插接槽(9)，所述挡板(6)的两侧并位于挡板(6)的顶面均固定连接有固定管(10)，所述固定管(10)的顶部设置有拉杆(11)，所述拉杆(11)的底端贯穿固定管(10)的顶面并延伸到固定管(10)的底部，所述拉杆(11)的末端固定连接有限位块(12)，所述固定管(10)的内腔并位于拉杆(11)的外壁套装有复位弹簧(13)，所述固定管(10)的内侧面开设有纵向条形孔(14)，所述限位块(12)的侧面固定连接有插杆(15)，所述插杆(15)远离限位块(12)的一端贯穿纵向条形孔(14)并延伸到固定管(10)的外侧，所述除杂室(1)的右侧设置有除砂室(16)，所述除砂室(16)的左侧面与除杂室(1)的右侧面之间通过连接管(17)连通，所述除砂室(16)的两侧并位于除砂室(16)的底面固定安装有第二支撑腿(18)，所述除砂室(16)的顶部设置有除砂盖(19)，所述除砂室(16)的中心处并位于除砂室(16)两侧的内壁固定连接有两个固定杆(20)，所述除砂盖(19)的底面、固定杆(20)的内侧面和除砂室(16)内腔的底面均固定安装有固定环(21)，所述固定环(21)的内壁插接有除砂过滤网(22)，所述除砂室(16)的右侧设置有清洗箱(23)，所述清洗箱(23)的左侧面与除砂室(16)的底面通过排水管(24)连通，所述清洗箱(23)的内部固定连接有海绵过滤膜(25)，所述清洗箱(23)的右侧设置有水泵(26)，所述水泵(26)左侧的抽水口与清洗箱(23)的右侧面通过抽水管(27)连通，所述水泵(26)右侧的出水口连通有出水管(28)。
2.根据权利要求1所述的一种用于化工设备的污水 处理用过滤装置，其特征在于：所述插杆(15)远离拉杆(11)的一端与插接槽(9)内壁卡接。
3.根据权利要求1所述的一种用于化工设备的污水处理用过滤装置，其特征在于：所述除砂盖(19)上的固定环(21)、除砂室(16)底面的固定环(21)与除纱过滤网(22)的连接处为密闭状态。
4.根据权利要求1所述的一种用于化工设备的污水处理用过滤装置，其特征在于：所述除砂室(16)的左侧面并位于连接管(17)的下方连通有第二排物口(29)。
5.根据权利要求1所述的一种用于化工设备的污水处理用过滤装置，其特征在于：所述除杂过滤网(8)底面并位于插接槽(9)的内侧固定安装有把手(30)。
6.根据权利要求1所述的一种用于化工设备的污水处理用过滤装置，其特征在于：所述海绵过滤膜(25)的数量有两个，且海绵过滤膜(25)均匀分布在清洗箱(23)的内腔。
说明书
一种用于化工设备的污水处理用过滤装置
技术领域
本实用新型涉及化工用具技术领域，具体为一种用于化工设备的污水处理用过滤装置。
背景技术
在化工行业中，很多反应在反应釜中进行，并且还需对反应后的产物进行处理，因此会有大量的废水产生，这些废水中常含有大小粒径不同的块状物或颗粒物，为了使产生的废水达到标准，常采用过滤装置进行处理，传统的过滤装置即为一层过滤网或过滤板设置在过滤桶中，过滤效果不好，并且常会堵塞过滤桶的出水口和过滤网或过滤板的漏孔，不仅显著影响过滤效果，并且需经常更换这些出水口和过滤网或过滤板，造成企业成本的浪费。
目前，污水处理用的过滤网缺少一种可以拆卸式的，这样通过长时间的过滤，过滤网就会产生堵塞的情况，而且过滤网一般放置在过滤装置的内部，清理起来比较麻烦，如果不及时清理堵塞的过滤网就会影响过滤网顾虑的效率，这时就需要一种可拆卸过滤网的污水处理过滤装置。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种用于化工设备的污水处理用过滤装置，解决了过滤装置的过滤效果差、过滤网的过滤孔容易堵塞、缺少可拆卸的过滤网的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种用于化工设备的污水处理用过滤装置，包括除杂室，所述除杂室的两侧并位于除杂室的底面固定连接有两个第一支撑腿，两个第一支撑腿的内侧并位于除杂室的底面连通有第一排物口，所述除杂室的顶部设置有除杂盖，所述除杂室的顶部并位于除杂室的左侧面连通有污水进水口，所述除杂室的中心处并位于除杂室内壁的一周固定连接有挡板，所述挡板的顶面开设有方形凹槽，所述方形凹槽的内壁插接有除杂过滤网，所述除杂过滤网的顶面并位于除杂过滤网的两端固定连接有插接槽，所述挡板的两侧并位于挡板的顶面均固定连接有固定管，所述固定管的顶部设置有拉杆，所述拉杆的底端贯穿固定管的顶面并延伸到固定管的底部，所述拉杆的末端固定连接有限位块，所述固定管的内腔并位于拉杆的外壁套装有复位弹簧，所述固定管的内侧面开设有纵向条形孔，所述限位块的侧面固定连接有插杆，所述插杆远离限位块的一端贯穿纵向条形孔并延伸到固定管的外侧，所述除杂室的右侧设置有除砂室，所述除砂室的左侧面与除杂室的右侧面之间通过连接管连通，所述除砂室的两侧并位于除砂室的底面固定安装有第二支撑腿，所述除砂室的顶部设置有除砂盖，所述除砂室的中心处并位于除砂室两侧的内壁固定连接有两个固定杆，所述除砂盖的底面、固定杆的内侧面和除砂室内腔的底面均固定安装有固定环，所述固定环的内壁插接有除砂过滤网，所述除砂室的右侧设置有清洗箱，所述清洗箱的左侧面与除砂室的底面通过排水管连通，所述清洗箱的内部固定连接有海绵过滤膜，所述清洗箱的右侧设置有水泵，所述水泵左侧的抽水口与清洗箱的右侧面通过抽水管连通，所述水泵右侧的出水口连通有出水管。
优选的，所述插杆远离拉杆的一端与插接槽内壁卡接。
优选的，所述除砂盖上的固定环、除砂室底面的固定环与除纱过滤网的连接处为密闭状态。
优选的，所述除砂室的左侧面并位于连接管的下方连通有第二排物口。
优选的，所述除杂过滤网底面并位于插接槽的内侧固定安装有把手。
优选的，所述海绵过滤膜的数量有两个，且海绵过滤膜均匀分布在清洗箱的内腔。
(三)有益效果
本实用新型提供了一种用于化工设备的污水处理用过滤装置。具备以下有益效果：
(1)、该用于化工设备的污水处理用过滤装置，通过污水进水口把污水输送到除杂室内，除杂室可以把各种大颗粒的物质通过除杂过滤网进行一次过滤，然后再通过连接管把除杂室过滤后的污水传输到除砂室，传入除砂室内部的污水通过除砂过滤网对砂砾进行过滤，二次过滤的污水穿过除砂过滤网通过排水管把污水输送到清洗箱的内部，最后通过海绵过滤膜进行三次过滤，最后通过水泵把过滤后的清水从出水管输送到需要的地方，通过对污水的三次过滤，使排放的污水转变成清水，从而达到环保、水资源再利用的效果，增加了过滤装置过滤污水的质量。
(2)、该用于化工设备的污水处理用过滤装置，通过对过滤装置的改进，除杂室内部的除杂过滤网是通过插杆与插接槽的卡接，从而把除杂过滤网固定在挡板上的方形凹槽内部，通过拉动拉杆可以使插杆与插接槽脱离，这样可以方便拆卸除杂过滤网，除砂室内部的除砂过滤网是通过固定环固定的，通过打开除砂盖就可以方便把除砂过滤网拆卸下来，通过对除杂过滤网和除砂过滤网的拆卸，就能够方便对过滤网定时的清洗，从而方便过滤网二次使用，这样就提高了过滤网过滤的质量，进一步提高了过滤装置的过滤效果。
