申请日2018.01.15
公开(公告)日2019.03.22
IPC分类号G01N1/10
摘要
本实用新型公开了污水排放监控用采样器，包括罐体，所述罐体的顶部设置有罐盖，所述罐体两侧的顶部均固定连接有支撑块，所述支撑块的顶部固定连接有支撑杆，两个支撑杆相对一侧的顶部之间固定连接有定位板，所述罐盖的顶部固定连接有伸缩杆，所述伸缩杆的表面套设有弹簧。本实用新型通过设置罐体、支撑块、支撑杆、定位板、螺纹套、升降杆、连接管、拉环、挂钩、连接架、第一弹簧、伸缩杆、罐盖、活动杆、支架、滑杆、第二弹簧、滑套、定位块、第二固定块、连杆和第一固定块的配合使用，解决了现有的污水排放监控用采样器不方便使用者使用的问题，该污水排放监控用采样器，具备方便使用者使用的优点，值得推广。
权利要求书

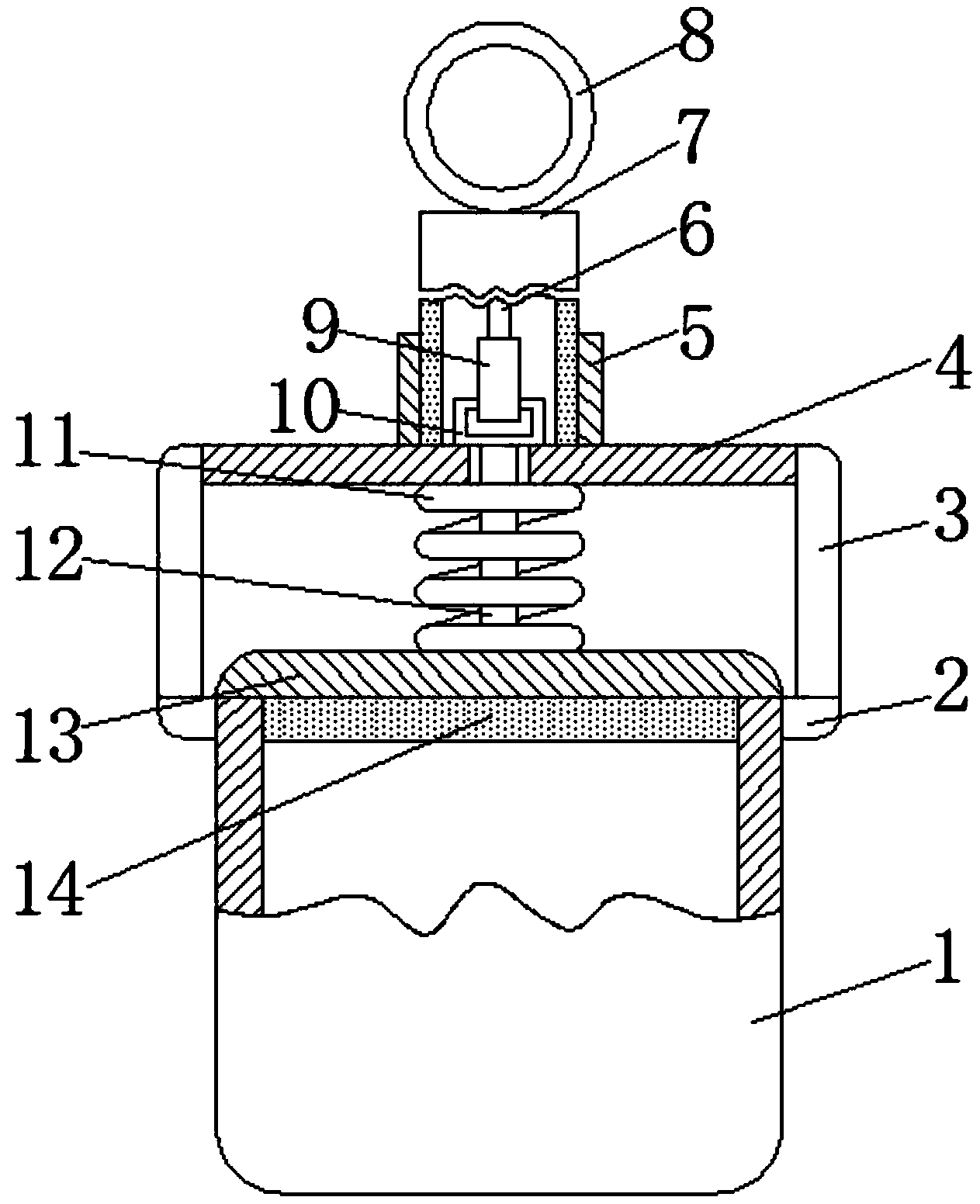

1.污水排放监控用采样器，包括罐体(1)，其特征在于：所述罐体(1)的顶部设置有罐盖(13)，所述罐体(1)两侧的顶部均固定连接有支撑块(2)，所述支撑块(2)的顶部固定连接有支撑杆(3)，两个支撑杆(3)相对一侧的顶部之间固定连接有定位板(4)，所述罐盖(13)的顶部固定连接有伸缩杆(12)，所述伸缩杆(12)的表面套设有第一弹簧(11)，所述伸缩杆(12)的顶部贯穿至定位板(4)的顶部并固定连接有连接架(10)，所述定位板(4)的顶部固定连接有螺纹套(5)，所述螺纹套(5)的顶部设置有连接管(7)，所述连接管(7)的底部贯穿至螺纹套(5)的内腔，所述连接管(7)的顶部设置有拉环(8)，所述拉环(8)的底部固定连接有升降杆(6)，所述升降杆(6)位于连接管(7)的内腔，所述升降杆(6)的底部固定连接有支架(15)，所述支架(15)的前侧固定连接有挂钩(9)，所述连接架(10)套设于挂钩(9)的表面，所述支架(15)底部的前侧固定连接有第一固定块(22)，所述第一固定块(22)的底部活动连接有连杆(21)，所述连杆(21)远离第一固定块(22)的一端活动连接有第二固定块(20)，所述支架(15)的后端活动连接有活动杆(23)，所述活动杆(23)正表面的顶部和底部均固定连接有定位块(19)，两个定位块(19)相对的一侧之间固定连接有滑杆(16)，所述滑杆(16)的表面从上至下一侧套设有滑套(18)和第二弹簧(17)。
2.根据权利要求1所述的污水排放监控用采样器，其特征在于：所述罐盖(13)的底部固定连接有密封垫(14)，所述密封垫(14)位于罐体(1)的内腔。
3.根据权利要求1所述的污水排放监控用采样器，其特征在于：所述连接管(7)表面的底部与螺纹套(5)的内腔螺纹连接，所述定位板(4)的顶部开设有与伸缩杆(12)配合使用的通孔。
4.根据权利要求1所述的污水排放监控用采样器，其特征在于：所述第一固定块(22)的底部通过第一轴销与连杆(21)活动连接，所述连杆(21)远离第一固定块(22)的一端通过第二轴销与第二固定块(20)活动连接，所述支架(15)的后端通过第三轴销与活动杆(23)活动连接。
说明书
污水排放监控用采样器
技术领域
本实用新型涉及污水处理技术领域，具体为污水排放监控用采样器。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
在对污水进行采集的时候需要使用到采样器，由于水的深度不同，水质也就会不同，现有的污水采样器大都是只能采集顶部的水，当采集较深的污水，在向上提取的过程中也会有顶层的污水进入采集器内，影响了污水水质，从而给使用者的使用带来了不便。
实用新型内容
本实用新型的目的在于提供污水排放监控用采样器，具备方便使用者使用的优点，解决了现有的污水排放监控用采样器不方便使用者使用的问题。
为实现上述目的，本实用新型提供如下技术方案：污水排放监控用采样器，包括罐体，所述罐体的顶部设置有罐盖，所述罐体两侧的顶部均固定连接有支撑块，所述支撑块的顶部固定连接有支撑杆，两个支撑杆相对一侧的顶部之间固定连接有定位板，所述罐盖的顶部固定连接有伸缩杆，所述伸缩杆的表面套设有第一弹簧，所述伸缩杆的顶部贯穿至定位板的顶部并固定连接有连接架，所述定位板的顶部固定连接有螺纹套，所述螺纹套的顶部设置有连接管，所述连接管的底部贯穿至螺纹套的内腔，所述连接管的顶部设置有拉环，所述拉环的底部固定连接有升降杆，所述升降杆位于连接管的内腔，所述升降杆的底部固定连接有支架，所述支架的前侧固定连接有挂钩，所述连接架套设于挂钩的表面，所述支架底部的前侧固定连接有第一固定块，所述第一固定块的底部活动连接有连杆，所述连杆远离第一固定块的一端活动连接有第二固定块，所述支架的后端活动连接有活动杆，所述活动杆正表面的顶部和底部均固定连接有定位块，两个定位块相对的一侧之间固定连接有滑杆，所述滑杆的表面从上至下一侧套设有滑套和第二弹簧。
优选的，所述罐盖的底部固定连接有密封垫，所述密封垫位于罐体的内腔。
优选的，所述连接管表面的底部与螺纹套的内腔螺纹连接，所述定位板的顶部开设有与伸缩杆配合使用的通孔。
优选的，所述第一固定块的底部通过第一轴销与连杆活动连接，所述连杆远离第一固定块的一端通过第二轴销与第二固定块活动连接，所述支架的后端通过第三轴销与活动杆活动连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置罐体、支撑块、支撑杆、定位板、螺纹套、升降杆、连接管、拉环、挂钩、连接架、第一弹簧、伸缩杆、罐盖、密封垫、支架、滑杆、第二弹簧、滑套、定位块、第二固定块、活动杆、连杆和第一固定块的配合使用，解决了现有的污水排放监控用采样器不方便使用者使用的问题，该污水排放监控用采样器，具备方便使用者使用的优点，值得推广。
2、本实用新型通过设置密封垫，增强了罐盖与罐体之间的密封效果，通过设置通孔，方便伸缩杆上下移动，通过设置第一轴销，方便第一固定块与连杆活动连接，通过设置第二轴销，方便第二固定块与连杆活动连接，通过设置第三轴销，方便支架与活动杆活动连接，通过设置连接管，连接管的长度为六十厘米至一米之间，使用者也可根据需要选用适合的长度，通过第一固定块、连杆、第二固定块、定位块、滑杆、滑套和第二弹簧的配合，起到帮助活动杆复位的作用，通过设置活动杆，可避免连接架从挂钩上脱离，升降杆的长度长于连接管的长度。
