申请日2018.04.27
公开(公告)日2019.02.19
IPC分类号C02F3/10
摘要

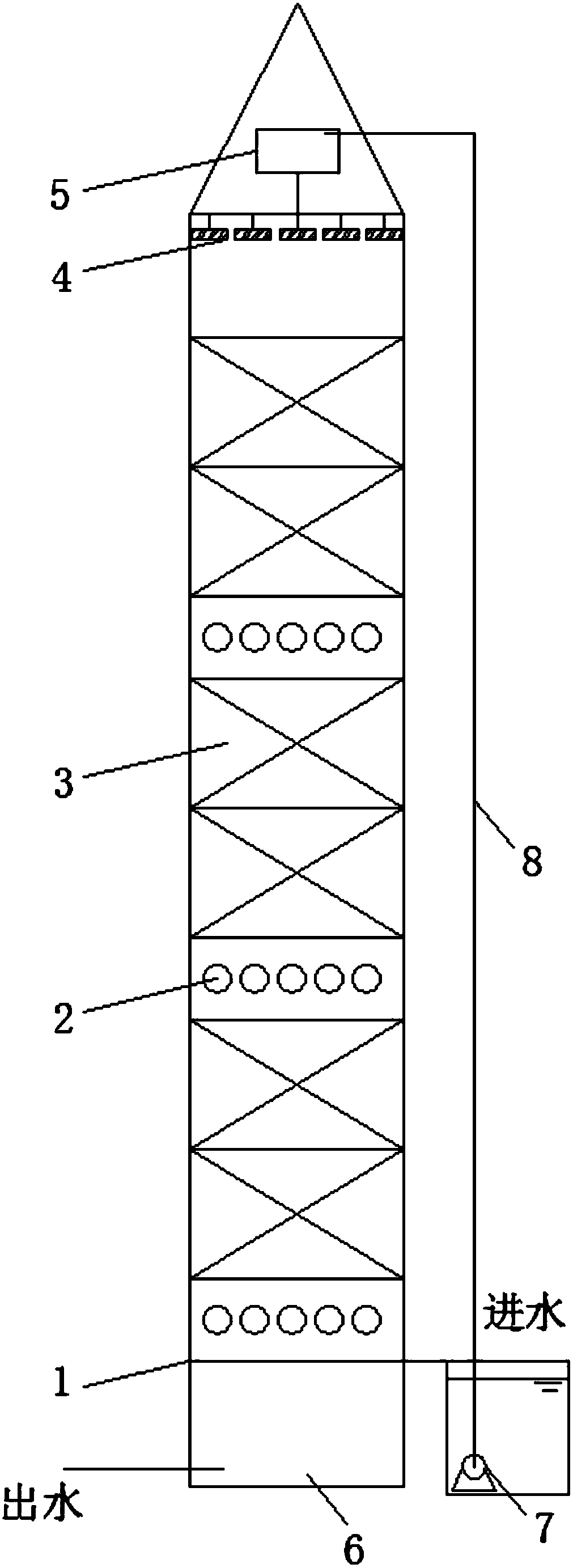

本实用新型公开了一种用于农村生活污水治理的自供氧多级生物滤池，该滤池不易堵塞、供氧效果好、环保卫生、占地面积小、投资成本低、运行费用低、模块化安装、维护管理方便。本实用新型的用于农村生活污水治理的自供氧多级生物滤池，包括有滤池主体、填料层、提升泵及布水系统，其中所述的滤池主体由框架和外框板组成，布水系统设置在滤池主体上部，底部设置集水区空间，中部为根据水量和水质情况设置的多级填料层，在每个填料层底部滤池外侧的外框板上设置有多个自供氧通道，整个生物滤池为模块化和设备化设计。
权利要求书
1.一种用于农村生活污水治理的自供氧多级生物滤池，包括有滤池主体、填料层、提升泵及布水系统，其特征在于所述的滤池主体由框架和外框板组成，布水系统设置在滤池主体上部，底部设置集水区空间，中部为根据水量和水质情况设置的多级填料层，在每个填料层底部滤池外侧的外框板上设置有多个自供氧通道。
2.根据权利要求1所述的用于农村生活污水治理的自供氧多级生物滤池，特征在于所述的填料层为含多个由填料和填料筐组成的单元模块，单元模块自由组合形成多级填料层，水平放置于滤池主体中，每两个填料层形成一个填料区，每组生物滤池含三级或以上的填料区，填料层表面水力负荷为1～5m3/m2·d，有机负荷为0.5～10.0kgCOD/m3·d。
3.根据权利要求2所述的用于农村生活污水治理的自供氧多级生物滤池，特征在于所述的填料为轻质陶粒和高密度聚乙烯立体空心塑料填料混合而成，塑料填料为多孔圆柱状体，比表面积≥500㎡/m3，孔隙率≥85%，其中两者的混合体积比为100：5-10，陶粒填料粒径为30～50mm，塑料填料规格为直径10-30mm，高度5-15mm;填料筐为多孔网状结构，网孔为填料尺寸1/2到3/5，填料筐上部预留40-80mm空隙，筐的规格为：长：宽：高=1～2：1～1.5：1。
4.根据权利要求1所述的用于农村生活污水治理的自供氧多级生物滤池，特征在于所述的布水系统由脉冲水箱和脉冲布水器组成。
5.根据权利要求4所述的用于农村生活污水治理的自供氧多级生物滤池，特征在于所述的脉冲水箱为虹吸间歇式高位脉冲水箱，脉冲水箱给脉冲布水器供水，脉冲布水器为可以将污水均匀布到填料层的穿孔布水管。
6.根据权利要求1所述的用于农村生活污水治理的自供氧多级生物滤池，特征在于所述的集水区空间大小为滤池主体体积的1/12～1/8。
7.根据权利要求1所述的用于农村生活污水治理的自供氧多级生物滤池，特征在于所述的自供氧通道的有效面积不低于池表面积的1%，自供氧通道孔径30-60mm。
8.根据权利要求1所述的用于农村生活污水治理的自供氧多级生物滤池，特征在于所述的滤池主体为上下分层的方形结构，框架为不锈钢或碳钢防腐方管制成，外框板为真空浇筑玻璃钢板或不锈钢板组成，其中长：宽：高为1～5：1～4：9～10。
说明书
一种用于农村生活污水治理的自供氧多级生物滤池
技术领域
本实用新型涉及一种分散式污水处理装置，具体涉及一种用于农村生活污水治理的自供氧多级生物滤池。
背景技术
由于分散式污水处理技术，不仅具有抗冲击负荷能力强、能耗低的优点，还能满足就近单独处理、建设运行维护成本低、装置系统运行稳定、管理便利等要求。该技术可以解决污水管网收集不全且地处偏远的农村水环境污染的问题。国内外常用于农村分散式生活污水处理技术主要有人工湿地、稳定塘、一体化污水厌氧好氧处理技术及生物滤池等。这些技术措施各有优缺点，人工湿地和稳定塘法属于生态法，具有投资少、运行成本低及绿化功能等，但占地大、易受季节影响且处理效果不稳定等;一体化污水厌氧-好氧处理技术采用传统的处理工艺集合而成，净化效果好，运行稳定，但流程长，操作复杂，能耗高，很难达到无人操作;生物滤池法是生物膜法的一种工艺，如常见的生物滤池法BOD处理效果好，节能环保，操作便利，当然也易于堵塞，夏季蚊蝇多，影响环境卫生。
鉴于普通生物滤池存在易堵塞、对氮磷去除能力有限、稳定性不高、不卫生等缺点，就需要改进生物滤池的工艺并强化其脱氮除磷效果，因此，研制新型分层多级生物滤池作为改进后生物滤池用于农村生活污水治理势在必行。
发明内容
本实用新型的针对上述问题，提供一种用于农村生活污水治理的自供氧多级生物滤池，该滤池不易堵塞、供氧效果好、环保卫生、占地面积小、投资成本低、运行费用低、模块化安装、维护管理方便。
本实用新型所采用的技术方案是：
本实用新型的用于农村生活污水治理的自供氧多级生物滤池，包括有滤池主体、填料层、提升泵及布水系统，其中所述的滤池主体由框架和外框板组成，布水系统设置在滤池主体上部，底部设置集水区空间，中部为根据水量和水质情况设置的多级填料层，在每个填料层底部滤池外侧的外框板上设置有多个自供氧通道，整个生物滤池为模块化和设备化设计。
本实用新型的用于农村生活污水治理的自供氧多级生物滤池，其进一步的技术方案是所述的填料层为含多个由填料和填料筐组成的单元模块，单元模块自由组合形成多级填料层，水平放置于滤池主体中，每两个填料层形成一个填料区，每组生物滤池含三级或以上的填料区，填料层表面水力负荷为1～5m3/m2·d，有机负荷为0.5～10.0kgCOD/m3·d。填料层可以根据水量和水质情况，对填料单元模块进行水平方向的延伸扩展。更进一步的技术方案是所述的填料为轻质陶粒和高密度聚乙烯立体空心塑料填料混合而成，塑料填料为多孔圆柱状体，比表面积≥500㎡/m3，孔隙率≥85%，其中两者的混合体积比为100：5-10，陶粒填料粒径为30～50mm，塑料填料规格为直径10-30mm，高度5-15mm;填料筐为多孔网状结构，网孔为填料尺寸1/2到3/5，填料筐上部预留40-80mm空隙，筐的规格为：长：宽：高=1～2：1～1.5：1，混合填料透气性好，填料不容易堵塞。
本实用新型的用于农村生活污水治理的自供氧多级生物滤池，其进一步的技术方案还可以是所述的布水系统由脉冲水箱和脉冲布水器组成。更进一步的技术方案是所述的脉冲水箱为虹吸间歇式高位脉冲水箱，脉冲水箱给脉冲布水器供水，脉冲布水器为可以将污水均匀布到填料层的穿孔布水管，间歇布水利于填料生物膜通风。
本实用新型的用于农村生活污水治理的自供氧多级生物滤池，其进一步的技术方案是所述的集水区空间大小为滤池主体体积的1/12～1/8。
本实用新型的用于农村生活污水治理的自供氧多级生物滤池，其进一步的技术方案所述的自供氧通道的有效面积不低于池表面积的1%，自供氧通道孔径30-60mm，保证填料微生物供氧。
本实用新型的用于农村生活污水治理的自供氧多级生物滤池，其进一步的技术方案所述的滤池主体为上下分层的方形结构，框架为不锈钢或碳钢防腐方管制成，外框板为真空浇筑玻璃钢板或不锈钢板组成，其中长：宽：高为1～5：1～4：9～10。所选材质耐腐蚀性强，使用寿命长，尤其是玻璃板板抗紫外线能力强，不易变形且强度高
本实用新型的有益效果如下：
1、本实用新型的用于农村生活污水治理的自供氧多级生物滤池结构简单，填料单元模块自由组合延展，适应不同水量的要求，适用农村生活污水以及其他分散式生活污水的处理。
2、本实用新型的用于农村生活污水治理的自供氧多级生物滤池的分层特性有效的促进了生物膜与空气的接触，使更多氧气扩散进入生物膜内，提高了污水处理效率;同时对下一级填料区起到分散布水作用。
3、填料单元模块化便于组装和更换。
4、填料中的有机高密度聚乙烯立体空心填料比表面积大、孔隙率高，既增加了滤池填料的微生物接触面积，也增加了填料的空隙率，长期运行填料不易堵塞。
5、通过空气对流进行自供氧，无需增氧设备，供氧效果良好，减低了蚊虫和臭味对周围环境的影响。
6、该多级生物滤池占地面积小，可设备化制作，管理简单，维护方便，能耗低。
