申请日2019.01.02
公开(公告)日2019.04.19
IPC分类号C02F9/04; C02F101/20; C02F101/22
摘要
本发明公开了一种处理高毒性高COD废水的方法和系统，所述方法包括以下步骤：1)将高毒性高COD废水经过加药处理;2)将经过加药处理后的废水进行RO膜浓缩处理;3)经过2)处理后的废水再进行电解;4)经过电解后的废水再进入RO膜浓缩处理，浓缩后的产水进行后续的生化处理，浓水回收至电解液中，再用于电解。本发明的方法通过二级加药的方法除去重金属，并将处理后的废水进行浓缩，对浓缩后的废水进行电解，并用膜浓缩的方法回收电解液。将高COD废水中的各种有机质降解并将重金属除去，达到深度处理的目的，本发明的系统操作简单，能够有效的将废水中的有毒金属离子和高COD有机质除去，达到短时间内深度降解的目的，且实现了资源的回收利用。
权利要求书
1.一种处理高毒性高COD废水的方法，其特征在于，包括以下步骤：
1)将高毒性高COD废水经过加药处理;
2)经过1)处理后的废水再进行电解处理;
所述电解处理包括2a)加入纳米级的活性炭颗粒，形成无数三维电极;或/和2b)在废水中加入硫酸钴电解液，在电场的作用下进行电解。
2.根据权利要求1所述的处理高毒性高COD废水的方法，其特征在于，所述步骤1)中的加药处理步骤包括添加过量的FeSO4，并不断通入压缩空气，加药处理1.5～2h，优选地，所述FeSO4用量为理论用量的1.5～2倍。
3.根据权利要求2所述的处理高毒性高COD废水的方法，其特征在于，所述加药处理还包括经过FeSO4处理后的废水再加入NaOH，反应30～45min。
4.根据权利要求1所述的处理高毒性高COD废水的方法，其特征在于，所述步骤1)与步骤2)之间包括步骤：将经过加药处理后的废水 进行RO膜浓缩处理，优选地，所述RO膜浓缩的倍数为15～20倍，膜浓缩时间为1.5～2.5h;优选地，所述单次电解所需的膜浓缩次数为6～8次。
5.根据权利要求1所述的处理高毒性高COD废水的方法，其特征在于，所述步骤2)后还包括步骤：经过电解后的废水再进入RO膜浓缩处理，浓缩后的产水进行后续的生化处理，浓水回收至电解液中，再用于电解;优选地，所述RO膜浓缩时间为1～2h，浓缩的倍数为15～20倍。
6.根据权利要求1所述的处理高毒性高COD废水的方法，其特征在于，所述活性炭颗粒的粒径为10～20μm，硫酸钴电解液质量浓度为2.4～3.0%，所述电场条件为U=24V，I=4～6A。
7.一种处理高毒性高COD废水的系统，其特征在于，所述系统包括通过管道依次连通的加药曝气系统I、加药曝气系统II、电解槽。
8.根据权利要求7所述的处理高毒性高COD废水的系统，其特征在于，所述电解槽中加入纳米级的活性炭颗粒，形成无数三维电极或/和在电解槽中加入硫酸钴电解液，在电场的作用下进行电解，优选地，所述活性炭颗粒粒径为10～20μm，所述硫酸钴电解液质量浓度为2.4～3.0%，所述电场条件为U=24V，I=4～6A。
9.根据权利要求7所述的处理高毒性高COD废水的系统，其特征在于，加药曝气系统I中添加的药剂为过量的FeSO4，并不断通入压缩空气;所述加药曝气系统II添加的药剂为NaOH。
10.根据权利要求7所述的处理高毒性高COD废水的系统，其特征在于，所述加药曝气系统II的出水口还连通有RO膜浓缩系统I，所述RO膜浓缩系统I出水口与电解槽连通;优选地，所述电解槽的出水口连通有RO膜浓缩系统II;所述RO膜浓缩系统II浓水出口连通电解液储罐。
说明书
一种处理高毒性高COD废水的方法及系统
技术领域
本发明涉及污染物处理技术领域，具体涉及一种处理高毒性高COD废水的方法及系统。
背景技术
高毒性高COD废水，不仅含有高浓度的有毒重金属，如Cr6+、Cd2+、Cr3+等，还含有大量的难降解有机物和生物成分，其COD的值通常>10000甚至更高。由于不同类型的高COD废水的成分差异巨大，而常规的单一水处理方法，通常仅能针对固定成分的废水进行处理，因此，现阶段，对这类废水的处理，并没有固定统一的方法，通常需要确定主要成分后，方能确定处理工艺。这也无形之中增加了处理成本和处理难度。
目前，对于高COD废水，主要有以下几种处理方法：
(1)吸附法。该方法主要是用各种比表面积大的材料，将污染物吸附到孔中，以达到去除污染物的目的。它的投入和运行成本较低。但是，由于吸附材料吸附能力有限，且吸附饱和后的材料难以二次利用。因此，该方法仅适用于低COD废水的处理。
(2)氧化法。该方法主要是通过投加强氧化性的化学药剂，如H2O2、KMnO4、Fenton试剂等，将有机物或微生物转化为低毒的、易处理的小分子化合物。其反应速度快，处理效率高，且能用于高COD废水的深度处理。但是，它需要消耗大量的化学药剂，还需要对后续的高盐废水进行进一步的处理。因此通常成本较高。
(3)萃取法。该方法主要是使用有机溶剂，将污染物转移到有机溶剂中，达到污染物与水分离的目的。其投资较少、操作简单、效率高，且还能回收部分有用物质。但是，它不能处理极性有机物，且萃取后的有机溶剂需要通过反萃取的方法进行回收，以降低工艺的物料成本。此外，有机溶剂通常具有一定的生物毒性。
(4)蒸发法。该方法主要是蒸发水的方法，将污染物进行浓缩并分离析出的方法。其操作简单，工艺成熟，还能回收部分结晶盐类物质，因此适合处理含盐有机废水。但是，它的缺点在于能耗极大，且需要对蒸发过程中挥发出来的有机污染物进行进一步处理，以防止二次污染。因此不适用于低沸点有机废水的处理。
发明内容
本发明的目的在于克服现有技术存在的不足之处而提供一种高毒性高COD废水处理的方法和系统，所述方法先通过加药的方法除去重金属，并将处理后的废水进行浓缩，随后加入电解液，对浓缩后的废水进行电解，并用膜浓缩的方法回收电解液。
为实现上述目的，本发明采取的技术方案为：一种处理高毒性高COD废水的方法，包括以下步骤：
1)将高毒性高COD废水经过加药处理;
2)经过1)处理后的废水再进行电解处理;
所述电解处理包括2a)加入纳米级的活性炭颗粒，形成无数三维电极;或/和2b)在废水中加入硫酸钴电解液，在电场的作用下进行电解。
本发明所述处理高毒性高COD废水的方法，首先将高毒性高COD废水，(COD>20000mg/L，并含有高浓度的有毒重金属离子Cr6+、Cd2+，以及Cr3+)通过加药反应处理，反应后，废水中的金属离子基本被除去，仅剩下高浓度COD，再进行电解，由于COD的浓度过高，为了提高电解效率，本发明采用了两种改性措施，一是电解液加入纳米级的活性炭颗粒，形成无数三维电极，(正负电极材料+颗粒微电极)，代替了原先的二位电极方法。在同样的时间内，可提高电解效率约30～40%;二是在废水中加入硫酸钴电解液(CoSO4，wt%=2.4～3.0)，在电场(U=24V，I=4～6A)的作用，将Co2+氧化为Co3+，而Co3+具有一定的氧化性，在电流的作用下，能氧化有机物，因此能显著提高降解效率。反应方程式如下：
2Co2+-2e-=2Co3+;
Co3++CxHyOz→Co2++CO2+H2O;
在同样的时间内，可提高电解效率约20～30%。当两者同步使用，单位时间内可提高电解效率约55%～75%;从而将各种有机质降解为CO2或者小分子物质，实现了高COD的去除;
本发明的方法通过加药与电解为主体的工艺，将高COD废水中的各种有机质降解为CO2或者小分子物质，并将有毒金属离子通过沉淀的方法除去。达到深度处理的目的。
作为本发明处理高毒性高COD废水的方法的优选实施方式，所述步骤1)中的加药处理步骤包括添加过量的FeSO4，并不断通入压缩空气，加药处理1.5～2h，优选地，所述FeSO4用量为理论用量的1.5～2倍。
本发明所使用的除Cd药剂，是FeSO4，而不是现阶段常用的Na2S。其原因在于，Na2S价格高，且实际应用中会释放H2S气体，容易造成二次污染。而FeSO4多为工业废料，廉价易得，去除效果好，无二次污染，且过量的Fe2+可以通过后续加药去除。
本发明通过投加过量的FeSO4(理论用量的1.5～2倍)，并不断通入压缩空气，以完全去除其中的Cd2+，并将Cr6+完全还原为Cr3+。其反应方程式为：
2Fe2++Cd2++2O2=Fe2CdO4↓;
3Fe2++Cr6+=Cr3++3Fe3+;
反应1.5～2h后，Cd2+离子被完全除去，Cr6+完全被还原为Cr3+。
作为本发明处理高毒性高COD废水的方法的优选实施方式，所述加药处理还包括经过FeSO4处理后的废水再加入NaOH，反应30～45min。
为了去除残留的Cr3+、Fe2+和Fe3+，需将废水进一步加药处理，所加药剂为NaOH，其反应方程式为：
Cr3++3OH-=Cr(OH)3↓;
Fe3++3OH-=Fe(OH)3↓;
4Fe2++8OH-+O2+2H2O=4Fe(OH)3↓;
反应30～45min后，废水中的金属离子基本被除去，仅剩下高浓度COD。
作为本发明处理高毒性高COD废水的方法的优选实施方式，所述步骤1)与步骤2)之间包括步骤：将经过加药处理后的废水进行RO膜浓缩处理，优选地，所述RO膜浓缩的倍数为15～20倍，膜浓缩时间为1.5～2.5h;优选地，所述单次电解所需的膜浓缩次数为6～8次。
由于废水水量大，若直接采用常规的电极进行电解，则电能消耗量较大。因此，本发明在加药处理后经过RO膜浓缩处理，将废水浓缩15～20倍，浓缩1.5～2.5h后的浓水直接进入电解，其COD>200000-300000mg/L，经过浓缩6～8次的进水后，可直接进行电解。经过浓缩处理工艺后的可以明显减少电解的次数，达到降低电能的目的(电能仅为原先的1/5左右)。
作为本发明处理高毒性高COD废水的方法的优选实施方式，所述步骤2)后还包括步骤：经过电解后的废水再进入RO膜浓缩处理，浓缩后的产水进行后续的生化处理，浓水回收至电解液中，再用于电解;优选地，所述RO膜膜浓缩时间为1～2h，浓缩的倍数为15～20倍，以确保后续电解的效率/能耗比最高。
此外，为了回收CoSO4电解液，本发明在电解工艺后，还设有RO膜浓缩工艺，将处理后的水浓缩到电解液原始浓度。浓缩后的产水进行后续的生化处理，浓水(CoSO4电解液)回到电解液储罐中，达到资源回收利用的目的。
作为本发明处理高毒性高COD废水的方法的优选实施方式，所述活性炭颗粒的粒径为10～20μm，硫酸钴电解液质量浓度为2.4～3.0%，以确保高效电解的同时能实现后续的回收利用。所述电场条件为U=24V，I=4～6A。

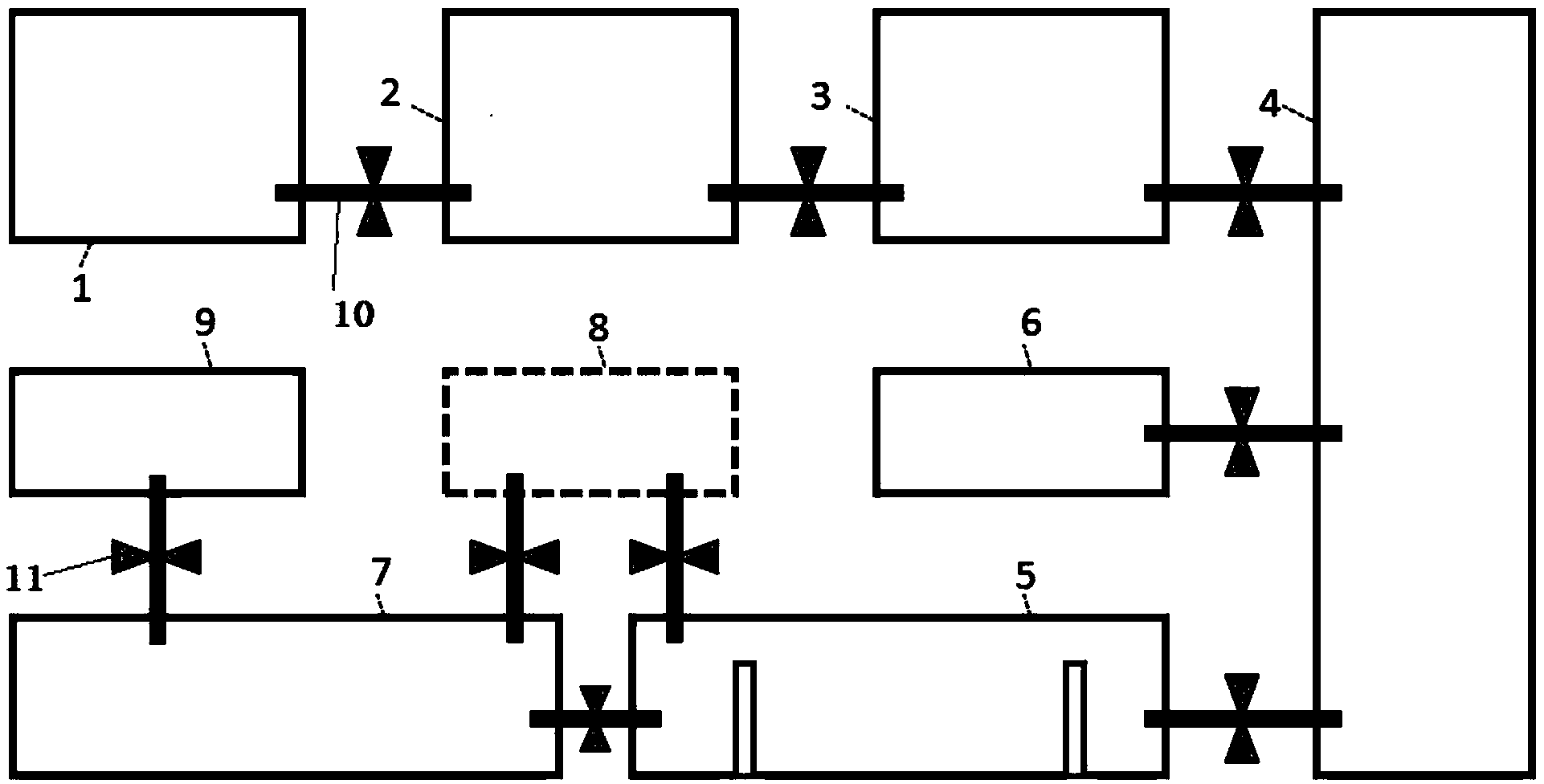

本发明还提供了一种处理高毒性高COD废水的系统，所述系统包括通过管道依次连通的加药曝气系统I、加药曝气系统II、电解槽。
本发明所述处理高毒性高COD废水的系统，首先将高毒性高COD废水(COD>20000mg/L，并含有高浓度的有毒重金属离子Cr6+、Cd2+，以及Cr3+)通过加药曝气系统I进行处理，该加药曝气系统I所加药剂为过量的FeSO4(理论用量的1.5-2倍)，并不断通入压缩空气，以完全去除其中的Cd2+，并将Cr6+完全还原为Cr3+，为了去除残留的Cr3+、Fe2+和Fe3+，需将废水再通过一套加药曝气系统II，所加药剂为NaOH，反应后，废水中的金属离子基本被除去，仅剩下高浓度COD，再进行电解，将高浓度COD废水中的各种有机质降解为CO2或者小分子物质，本发明使用两套加药装置(所加的药分别是FeSO4和NaOH)，对有毒重金属Cd和Cr进行深度去除，在经过电解对COD进行深度降解。
作为本发明处理高毒性高COD废水的系统的优选实施方式，所述电解槽中加入纳米级的活性炭颗粒，形成无数三维电极或/和在电解槽中加入硫酸钴电解液，在电场的作用下进行电解，优选地，所述活性炭颗粒粒径为10～20μm，所述硫酸钴电解液质量浓度为2.4～3.0%，所述电场条件为U=24V，I=4～6A。
本发明通过添加纳米级的活性炭颗粒形成无数三维电极，(正负电极材料+颗粒微电极)，代替了原先的二位电极方法。在同样的时间内，可提高电解效率约30～40%;在电解装置中加入CoSO4电解液，利用Co2+失电子点后生成的氧化性Co3+离子，同步对有机物进行降解。在同样的时间内，可提高电解效率约20～30%。两者同步使用，单位时间内可提高电解效率约55%～75%。
作为本发明处理高毒性高COD废水的系统的优选实施方式，加药曝气系统I中添加的药剂为过量的FeSO4，并不断通入压缩空气;所述加药曝气系统II添加的药剂为NaOH。
作为本发明处理高毒性高COD废水的系统的优选实施方式，所述加药曝气系统II的出水口还连通有RO膜浓缩系统I，所述RO膜浓缩系统I出水口与电解槽连通;优选地，所述电解槽的出水口连通有RO膜浓缩系统II。
由于废水水量大，若直接采用常规的电极进行电解，则电能消耗量较大。因此，本发明在加药曝气系统II后还设有RO浓缩系统I，将废水浓缩10～15倍，浓缩1.5～2.5h后的浓水直接进入电解，其COD>200000～300000mg/L，经过浓缩6～8次的进水后，可直接进行电解。经过RO浓缩系统I处理后的可以明显减少电解的次数，达到降低电能的目的(电能仅为原先的1/5左右)。本发明加入RO膜浓缩系统II，对CoSO4电解液进行回收再利用。
作为本发明处理高毒性高COD废水的系统的优选实施方式，所述电解槽的电解液进口连通有电解液储罐，所述RO膜浓缩系统II浓水出口连通电解液储罐。
本发明的有益效果在于：本发明提供的处理高毒性高COD废水的方法，该方法通过二级加药的方法除去重金属，并将处理后的废水进行浓缩，随后加入电解液，对浓缩后的废水进行电解，并用膜浓缩的方法回收电解液。将高COD废水中的各种有机质降解为CO2或者小分子物质，并将有毒金属离子通过沉淀的方法除去;达到深度处理的目的，本发明还提供了处理高毒性高COD废水的系统，该系统操作简单，能够有效的将废水中的有毒金属离子和高COD有机质除去，达到短时间内深度降解的目的，且实现了资源的回收利用。
