申请日2019.01.03
公开(公告)日2019.04.26
IPC分类号C02F9/12; C02F101/20
摘要
本发明属于重金属废水处理领域，具体是一种重金属废水净化回收工艺，将工业废水进行初步过滤，除去废水中的颗粒物和废渣;初步过滤后将废水通入净化回收设备，过滤板对废液进行过滤和升温，通过打开电机带动电机轴旋转，电机轴旋转带动圆盘旋转，圆盘旋转带动齿轮旋转，齿轮旋转带动凸型盘旋转，凸型盘旋转推动二号滑动板滑动，二号滑动板挤压摆动单元，摆动单元压缩，在圆盘、齿轮、凸型盘、二号滑动板和摆动单元的配合下，废液的搅拌更加充分，反应更加迅速，提高了废水的处理效率;净化完的废水进行检测，检测废水是否达到排放的标准;净化不合格的水经回流装置再次通入净化回收设备净化。
权利要求书
1.一种重金属废水净化回收工艺，其特征在于：该工艺包括如下步骤：
S1：将工业废水进行初步过滤，除去废水中的颗粒物和废渣;
S2：S1中初步过滤后将废水通入净化回收设备;
S3：将S2中净化完的废水进行检测，检测废水是否达到排放的标准;
S4：将S3中净化不合格的水经回流装置再次通入净化回收设备净化;
其中，S2中所述的净化回收设备包括电机、反应罐(1)、投料口(2)、进水管(3)、流量计(4)、过滤板(5)、加热板(6)、滑轮(7)、一号气缸(8)、二号气缸(91)、三号气缸(10)、三号气缸(10)、二号弹簧(171)、无弹性绳(11)、废气处理器(12)、臭氧发生器(13)、齿轮(14)、气囊、圆盘(15)、凸型盘(16)、摆动单元(17)、一号滑动板(92)、二号滑动板(18)、排渣室(9)、一号空心杆(21)、二号空心杆(22)、一号固定板(19)和二号固定板(20);所述进水管(3)与反应罐(1)连通，进水管(3)上设有流量计(4)，流量计(4)记录流入反应罐(1)废水的量;所述反应罐(1)顶部外表面一侧设有投料口(2)，另一侧设有废气处理器(12)，反应罐(1)内倾斜设有过滤板(5)，过滤板(5)最高端设置在进水管(3)与反应罐(1)的连接处，过滤板(5)最低端设有排渣室(9);所述排渣室(9)底部设有二号气缸(91)，二号气缸轴与一号滑动板(92)固定连接，一号滑动板(92)滑动连接在排渣室(9)内壁;所述三号气缸(10)对称安装于反应罐(1)侧壁，三号气缸轴上固定连接二号固定板(20)，且二号气缸(91)与三号气缸(10)连通;所述一号气缸(8)固定于过滤板(5)下方的一号固定板(19)上，一号气缸(8)靠近投料口(2)一侧，一号气缸轴上固定连接固定档板;所述三号气缸(10)一端固定在固定档板上，另一端固定在过滤板(5)上;所述加热板(6)固定安装在反应罐(1)两侧侧壁上;所述电机安装在反应罐(1)下侧，电机通过电机轴与反应罐(1)内部连接;所述圆盘(15)固定在电机轴上，圆盘(15)上表面设有螺纹;所述齿轮(14)对称安装在圆盘(15)上表面;所述齿轮(14)上设有凸型盘(16)，凸型盘(16)上设有螺纹;所述一号固定板(19)一端与凸型盘(16)固定连接，另一端与一号空心杆(21)固定连接，一号空心杆(21)固定在反应罐(1)两侧的加热板(6)上;所述二号滑动板(18)对称安装在电机轴两侧，且位于圆盘(15)和一号空心杆(21)中间;所述摆动单元(17)设于二号滑动板(18)与电机轴中间;所述气囊设于摆动单元(17)中间，气囊与一号气缸(8)连通;所述一号空心杆(21)上方安装有四个滑轮(7)，滑轮(7)转动连接在固定轴上，固定轴对称安装在反应罐(1)两侧侧壁，同一侧滑轮(7)中间固定安装二号空心杆(22);所述无弹性绳(11)连在四个滑轮(7)、二号空心杆(22)和电机轴上;所述废气处理器(12)净化发出的废气;所述臭氧发生器(13)设于二号空心杆(22)一侧，用于废水氧化，减少废水中有害的物质。
2.根据权利要求1所述的一种重金属废水 净化回收工艺，其特征在于：所述过滤板(5)包括加热包(51)、筛板(52)和螺栓(53);所述过滤板(5)有两个筛板(52)，筛板(52)上有过滤孔，加热包(51)位于两筛板(52)中间，筛板(52)通过螺栓(53)固定连接。
3.根据权利要求1所述的一种重金属废水净化回收工艺，其特征在于：所述废气处理器(12)包括压力阀(121)、隔板(122)、进气口(123)、出气口(124)和抽气机(125);所述废气处理器(12)进气口(123)与反应罐(1)内部连通;所述隔板(122)固定安装在废气处理器(12)中间，隔板(122)将废气处理器(12)隔成上下两个小室;隔板(122)上面有净化剂，用于与废气反应，且净化剂没有充满隔板(122)的上室;所述抽气机(125)设于废气处理器(12)一侧;所述出气口(124)设于废气处理器(12)顶部。
4.根据权利要求1所述的一种重金属废水净化回收工艺，其特征在于：所述二号滑动板(18)包括转动板(181)、转轴和磁铁(182);所述转动板(181)转动连接在转轴上，转动板(181)一侧固定有磁铁(182)，且相邻转动板(181)上的磁铁(182)方向相反。
5.根据权利要求4所述的一种重金属废水净化回收工艺，其特征在于：所述转动板(181)上设有倾斜的通孔，且通孔倾斜方向朝向磁铁(182)一侧。
6.根据权利要求1所述的一种重金属废水净化回收工艺，其特征在于：所述摆动单元(17)包括二号弹簧(171)和铰接板(172);所述摆动单元(17)中相邻的铰接板(172)铰接，铰接板(172)与二号弹簧(171)间固定连接。
说明书
一种重金属废水净化回收工艺
技术领域
本发明属于重金属废水处理领域，具体是一种重金属废水净化回收工艺。
背景技术
稀土有“工业维生素”的美称。现如今已成为极其重要的战略资源。稀土元素氧化物是指元素周期表中原子序数为57到71的15种镧系元素氧化物，以及与镧系元素化学性质相似的钪(Sc)和钇(Y)共17种元素的氧化物。稀土元素在石油、化工、冶金、纺织、陶瓷、玻璃、永磁材料等领域都得到了广泛的应用，随着科技的进步和应用技术的不断突破，稀土氧化物的价值将越来越大。稀土提取后产生的废水废气直接排放对环境影响较大，对人们的身体健康造成损害，处理困难。
将工业废水进行初步过滤，初步过滤后的废水通入净化回收设备，净化完的废水进行检测，检测废水是否达到排放的标准，净化不合格的水经回流管再次通入净化回收设备净化;现有技术中也出现了一些重金属废水净化回收设备，如申请号为2016111319999的一项中国专利公开的一种化工重金属废液回收处理设备，该装置结构复杂，废液过程中反应罐内废液的搅拌不够充分，废液温度不高，反应时间长，耗能大，废液处理效率低，使得该技术方案受到限制。
发明内容
为了弥补现有技术的不足，以解决净化回收设备中废液搅拌不充分，废液温度不高，反应时间长，耗能大的问题，本发明提出了一种重金属废水净化回收工艺。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种重金属废水净化回收工艺，该方法包括如下步骤：

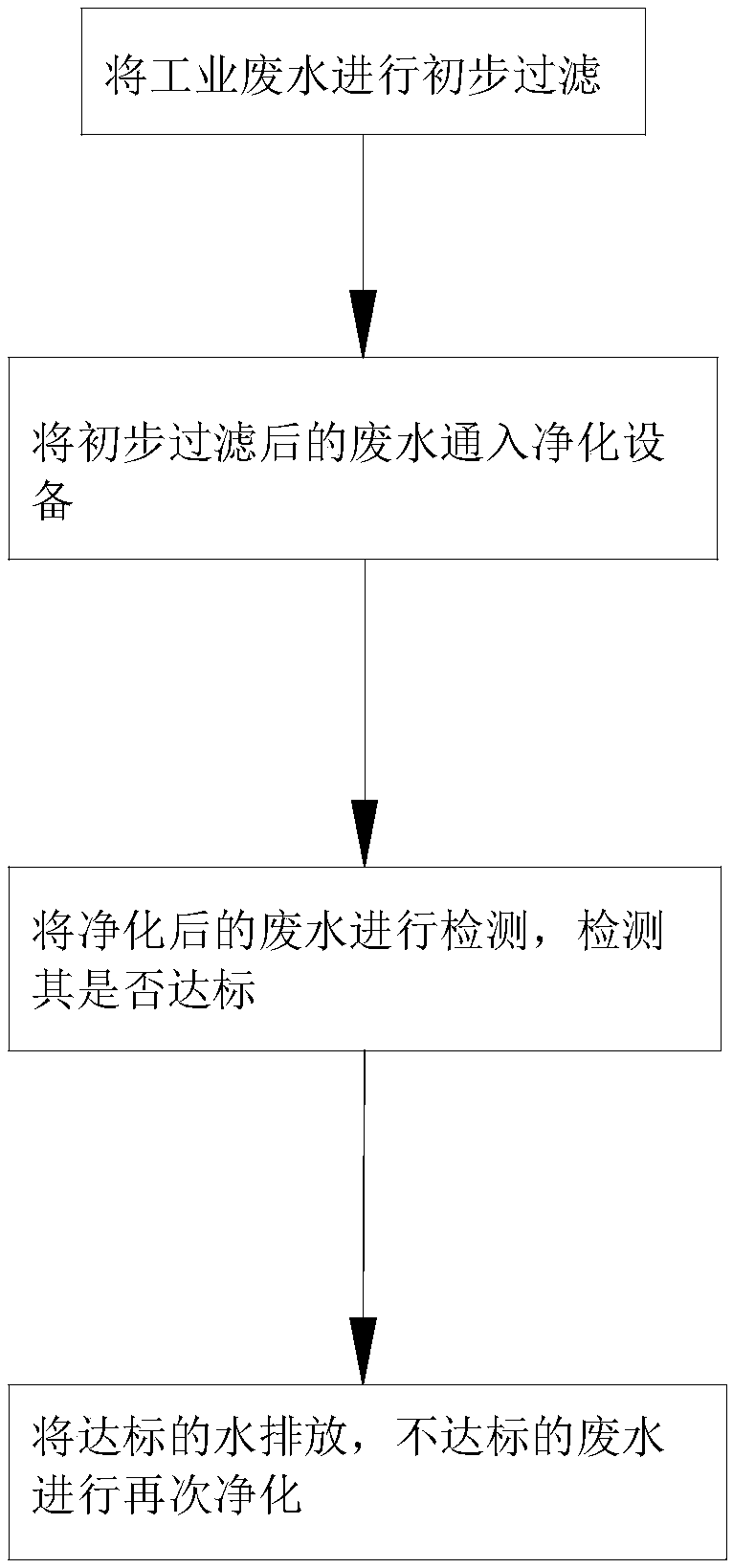

S1：将工业废水进行初步过滤，除去废水中的颗粒物和废渣;
S2：S1中初步过滤后将废水通入净化回收设备;
S3：将S2中净化完的废水进行检测，检测废水是否达到排放的标准;
S4：将S3中净化不合格的废水经回流装置再次通入净化回收设备净化;
其中，S2中采用的净化回收设备包括电机、一号弹簧、反应罐、投料口、进水管、流量计、过滤板、加热板、滑轮、一号气缸、排渣室、二号气缸、一号滑动板、三号气缸、无弹性绳、废气处理器、臭氧发生器、齿轮、气囊、圆盘、凸型盘、摆动单元、二号滑动板、一号固定板、二号固定板、一号空心杆和二号空心杆;所述进水管与反应罐连通，进水管上设有流量计，流量计记录流入反应罐废水的量;所述反应罐顶部外表面一侧设有投料口，另一侧设有废气处理器，反应罐内倾斜设有过滤板，过滤板最高端设置在进水管与反应罐的连接处，过滤板最低端设有排渣室;所述排渣室底部设有二号气缸，二号气缸轴与一号滑动板固定连接，一号滑动板滑动连接在排渣室内壁;所述三号气缸对称安装于反应罐侧壁，三号气缸轴上固定连接二号固定板，且二号气缸与三号气缸连通;所述一号气缸固定于过滤板下方的一号固定板上，一号气缸靠近投料口一侧，一号气缸轴上固定连接固定档板;所述一号弹簧一端固定在固定档板上，另一端固定在过滤板上;所述加热板固定安装在反应罐两侧侧壁上;所述电机安装在反应罐下侧，电机通过电机轴与反应罐内部连接;所述圆盘固定在电机轴上，圆盘上表面设有螺纹;所述齿轮对称安装在圆盘上表面;所述齿轮上设有凸型盘，凸型盘上设有螺纹;所述一号固定板一端与凸型盘固定连接，另一端与一号空心杆固定连接，一号空心杆固定在反应罐两侧的加热板上;所述二号滑动板对称安装在电机轴两侧，且位于圆盘和一号空心杆中间;所述摆动单元设于二号滑动板与电机轴中间;所述气囊设于摆动单元中间，气囊与一号气缸连通;所述一号空心杆上方安装有四个滑轮，滑轮转动连接在固定轴上，固定轴对称安装在反应罐两侧侧壁，同一侧滑轮中间固定安装二号空心杆;所述无弹性绳连在四个滑轮、二号空心杆和电机轴上;所述废气处理器净化发出的废气;所述臭氧发生器设于二号空心杆一侧，用于废水氧化，减少废水中有害的物质。
使用时，从投料口投入反应物，处理废水，废水经由进水管进入反应罐，进入反应罐后的废水首先在过滤板上过滤，滤液落入过滤板下面的单元反应，滤渣在重力的作用下从过滤板滚进排渣室，滤渣砸在一号滑动板上，滑动板向下滑动，挤压二号气缸，二号气缸的气体通入三号气缸，三号气缸推动二号固定板伸缩，搅拌废水，提高反应速率，提高废水处理效率;加热板使废液温度升高，使废液反应速度提高，提高废水处理效率;通过打开电机带动电机轴旋转，电机轴旋转带动圆盘旋转，齿轮与圆盘上的螺纹啮合，圆盘旋转带动齿轮旋转，齿轮与凸型盘螺纹啮合，齿轮旋转带动凸型盘旋转，凸型盘旋转推动二号滑动板滑动，二号滑动板挤压摆动单元，摆动单元压缩，挤压气囊;在圆盘、齿轮、凸型盘、二号滑动板和摆动单元的配合下，废液的搅拌更加充分，废液温度均匀，废液与反应物接触面积增大，反应更加迅速，提高了废水的处理效率;电机轴旋转拉拽无弹性绳，无弹性绳带动各滑轮和二号空心杆旋转，二号空心杆中充满热的气体，提高了废液的温度，且该结构使废液搅拌更充分，降低了废液反应时间，提高了废水处理效率。
优选的，所述过滤板包括加热包、筛板和螺栓;所述过滤板有两个筛板，筛板上有过滤孔，加热包位于两筛板中间，筛板通过螺栓固定连接。工作时，废水经由进水管进入反应罐，废水落入过滤板上，筛板过废水中的固体颗粒物，滤渣进入排渣室，滤液掉入反应罐下方反应;气囊压缩，气体进入一号气缸，一号气缸推动固定档板，弹簧受力挤压过滤板，过滤板抖动，使废液更快的过滤，废渣更快速的进入排渣室，且可以辅助废液充分的搅拌，提高了废水处理效率;筛板中间的加热包加热滤液，加速了废水的过滤速度，温度升高使废水反应时更迅速，降低了废液反应时间，提高废水处理效率。
优选的，所述废气处理器包括压力阀、隔板、进气口、出气口和抽风机;所述废气处理器进气口与反应罐内部连通;所述隔板固定安装在废气处理器中间，隔板将废气处理器隔成上下两个小室;隔板上面有净化剂，用于与废气反应，且净化剂没有充满隔板上室;所述抽风机设于废气处理器一侧;所述出气口设于废气处理器顶部。工作时，反应罐内的废气在抽风机的作用下进入废气处理器，当废气浓度很大时，挤压压力阀，气体冲破压力阀进入隔板上室的瞬间，气压将净化剂扬起翻动，加快了废气与净化剂的接触面积，提高反应速度，加快了废气净化效率。
优选的，所述二号滑动板包括转动板、转轴和磁铁;所述转动板转动连接在转轴上，转动板一侧固定有磁铁，且相邻转动板上的磁铁方向相反。工作时，废水中含有的一些重金属吸附在磁铁上，进一步净化了废水;二号滑动板在凸型盘和摆动单元的挤压下左右滑动，转动板上有磁铁的一侧重力更大，二号滑动板左右滑动使有磁铁的一侧滑动更慢，二号滑动板在滑动时，相邻转动板发生相对转动，使废水搅拌更加充分，提高废水处理效率。
优选的，所述转动板上设有倾斜的通孔，且通孔倾斜方向朝向磁铁一侧。二号滑动板左右滑动时废水通过转动板上的通孔，辅助了转动板转动，提高了废水的搅拌效率，提高了废水净化效率。
优选的，所述摆动单元包括三号弹簧和铰接板;所述摆动单元中相邻的铰接板铰接，铰接板与弹簧间固定连接。工作时，凸型盘旋转推动二号滑动板向中间滑动，二号滑动板滑动挤压摆动单元，摆动单元压缩，三号弹簧变形;当凸型盘不与二号滑动板接触时，摆动单元中三号弹簧的复位力拉拽摆动单元恢复原形，摆动单元推动二号滑动板向两侧滑动;在圆盘、齿轮、凸型盘、二号滑动板和摆动单元的配合下，废液的搅拌更加充分，反应更加迅速，提高了废水的处理效率。
本发明的有益效果如下：
1.本发明所述的一种重金属废水净化回收工艺，首先将工业废水进行初步过滤，除去废水中的颗粒物和废渣;初步过滤后，将过滤后的废水通入净化回收设备;净化完的废水进行检测，检测废水是否达到排放的标准;净化不合格的废水经回流装置再次通入净化回收设备净化。
2.本发明所述的一种重金属废水净化回收工艺，该工艺采用一种净化回收设备，该设备通过打开电机带动电机轴旋转，电机轴旋转带动圆盘旋转，圆盘旋转带动齿轮旋转，齿轮旋转带动凸型盘旋转，凸型盘旋转推动二号滑动板滑动，二号滑动板挤压摆动单元，摆动单元压缩，挤压气囊;在圆盘、齿轮、凸型盘、二号滑动板和摆动单元的配合下，废液的搅拌更加充分，反应更加迅速，提高了废水的处理效率。
3.本发明所述的一种重金属废水净化回收工艺，该工艺采用一种净化回收设备，该设备通过设置过滤板过滤水中的固体颗粒物，且筛板中间的加热包加热滤液，加速了废水的过滤速度，温度升高使废水反应时更迅速，降低了废液反应时间，提高废水处理效率。
4.本发明所述的一种重金属废水净化回收工艺，该工艺采用一种净化回收设备，该设备结构简单，该设备通过打开电机，电机轴旋转带动二号滑动板滑动挤压摆动单元，摆动单元压缩，三号弹簧变形;当凸型盘不与二号滑动板接触时，摆动单元中三号弹簧的复位力拉拽摆动单元复位，摆动单元恢复原形，推动二号滑动板向两侧滑动。
