申请日2018.05.30
公开(公告)日2019.03.29
IPC分类号B01F15/02; B01F7/18; C02F1/00; B63J4/00
摘要
本实用新型涉及船用生活污水处理系统，公开了一种污水舱防沉积系统及其搅拌装置，污水舱防沉积系统通过在排岸系统的排放泵输出端接有搅拌装置，且搅拌装置包括支撑管、进水管、至少两个反冲管，进水管的一端可转动套装于支撑管，各所述反冲管通过连接接头与所述进水管的另一端连接，各所述反冲管沿所述进水管周向均匀分布，反冲管包括直管段和弯管段，直管段的一端通过连接接头与进水管连接，反冲管的出水口方向与所述直管段呈α夹角。本实用新型的有益效果为：污水舱中的污水通过排放泵进入搅拌装置，并由反冲管重新排出至污水舱，且由于污水排出的同时推动反冲管连同进水管作旋转运动，以对污水舱进行搅拌，有效防止污水舱污物沉积。
权利要求书
1.一种搅拌装置，用于污水舱防沉积系统，其特征在于，包括：支撑管、进水管、至少两个反冲管，
所述进水管的一端可转动套装于所述支撑管中，各所述反冲管通过连接接头与所述进水管的另一端连接，各所述反冲管沿所述进水管周向均匀分布，且各所述反冲管组成的平面垂直于所述进水管的中心轴，
所述反冲管包括相互连接的直管段和弯管段，所述直管段的一端通过所述连接接头与所述进水管连接，且各所述反冲管的弯管段朝同一侧弯曲，所述反冲管的出水口方向与所述直管段呈α夹角。
2.如权利要求1所述的搅拌装置，其特征在于，包括两个所述反冲管，两个所述反冲管通过三通接头与所述进水管连接，所述α夹角为90°。
3.如权利要求1所述的搅拌装置，其特征在于，所述反冲管上安装有叶片。
4.如权利要求3所述的搅拌装置，其特征在于，所述叶片一端连接于所述反冲管，另一端朝背离所述进水管的中心轴的方向倾斜。
5.如权利要求1所述的搅拌装置，其特征在于，所述支撑管包括支撑管本体和轴套，所述轴套固定套装于所述支撑管本体内，且所述轴套插入所述支撑管本体的端部与所述支撑管本体的内侧壁之间形成凸台，
所述进水管的一端穿过所述轴套，且所述进水管插入所述支撑管本体的一端沿其径向向外延伸有环形凸缘，所述环形凸缘的端面与所述凸台抵接配合。
6.如权利要求5所述的搅拌装置，其特征在于，所述进水管与所述支撑管本体之间套设有密封圈。
7.如权利要求1所述的搅拌装置，其特征在于，所述支撑管背离所述反冲管的一端安装有连接法兰。
8.一种污水舱防沉积系统，其特征在于，包括：污水舱、污水注入系统、排岸系统、如权利要求1-7中任一项所述的搅拌装置，
所述排岸系统包括通过排岸管依次连通的排放泵和通岸接头，所述排放泵的一端通过所述排岸管与所述污水舱连通，所述通岸接头设于船舶的甲板上，
所述搅拌装置设于所述污水舱内，且所述搅拌装置的进水端通过管路与所述排放泵的输出端连通。
9.如权利要求8所述的污水舱防沉积系统，其特征在于，所述搅拌装置的进水端还连接有压缩空气系统。
10.如权利要求8所述的污水舱防沉积系统，其特征在于，还包括透气管，所述透气管一端插设于所述污水舱内，另一端与外界连通。
说明书
一种污水舱防沉积系统及其搅拌装置
技术领域
本实用新型涉及船用生活污水处理系统，特别是涉及一种污水舱防沉积系统及其搅拌装置。
背景技术
在船舶上均设有用于收集船员和工作人员排泄物的污水舱，按国际防染公约，污水舱的生活污水是不可随意排放到海域的，生活污水在排岸或排到公海之前是一直存放在舱内的，时间一久不可避免会有沉积物附着在舱底，对后期清舱造成麻烦。随着船舶管理水平的提高，现船员越来越关注此问题，但目前尚无有效方案解决此问题。因此，急需一种装置能够防止污物沉积。
实用新型内容
本实用新型的目的是克服现有技术的不足，提供一种污水舱防沉积系统及搅拌装置，能够避免长时间后，难以清理船舶中的污水舱。
为了实现上述目的，本实用新型提供一种搅拌装置，用于污水舱防沉积系统，其包括：支撑管、进水管、至少两个反冲管，所述进水管的一端可转动套装于所述支撑管中，各所述反冲管通过连接接头与所述进水管的另一端连接，各所述反冲管沿所述进水管周向均匀分布，且各所述反冲管组成的平面垂直于所述进水管的中心轴，所述反冲管包括相互连接的直管段和弯管段，所述直管段的一端通过所述连接接头与所述进水管连接，且各所述反冲管的弯管段朝同一侧弯曲，所述反冲管的出水口方向与所述直管段呈α夹角。
作为优选方案，所述搅拌装置包括两个所述反冲管，两个所述反冲管通过三通接头与所述进水管连接，所述α夹角为90°。
作为优选方案，所述反冲管上安装有叶片。
作为优选方案，所述叶片一端连接于所述反冲管上，另一端朝背离所述进水管的中心轴的方向倾斜。
作为优选方案，所述支撑管包括支撑管本体和轴套，所述轴套固定套装于所述支撑管本体内，且所述轴套插入所述支撑管本体的端部与所述支撑管本体的内侧壁之间形成凸台，所述进水管的一端穿过所述轴套，且所述进水管插入所述支撑管本体的一端沿其径向向外延伸有环形凸缘，所述环形凸缘的端面与所述凸台抵接配合。
作为优选方案，所述进水管与所述支撑管本体之间套设有密封圈。
作为优选方案，所述支撑管背离所述反冲管的一端安装有连接法兰。

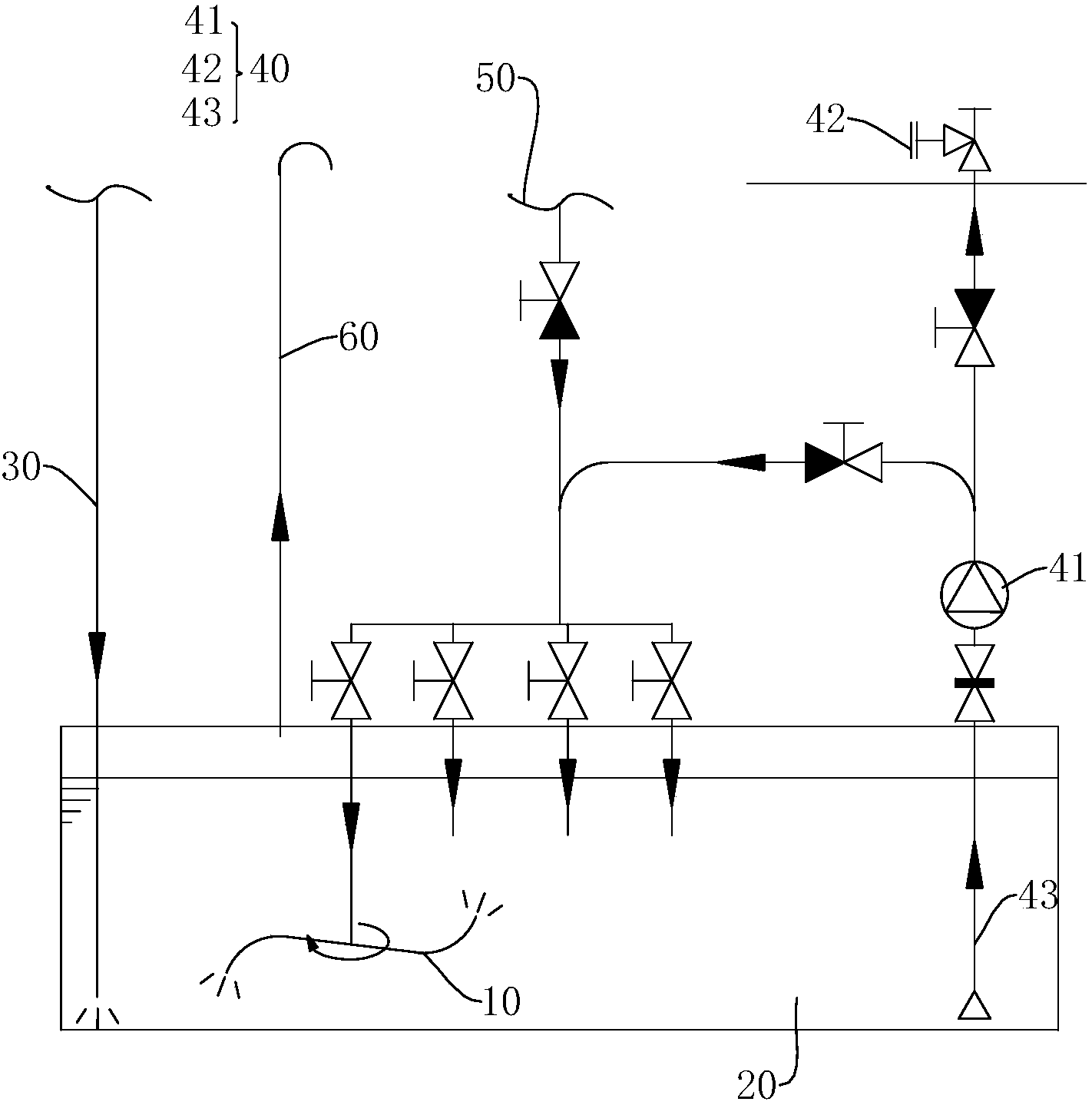

同样的目的，本实用新型还提供一种污水舱防沉积系统，其包括：污水舱、污水注入系统、排岸系统、如上述任一项所述的搅拌装置，所述排岸系统包括通过排岸管依次连通的排放泵和通岸接头，所述排放泵的一端通过所述排岸管与所述污水舱连通，所述通岸接头设于船舶的甲板上，所述搅拌装置设于所述污水舱内，且所述搅拌装置的进水端通过管路与所述排放泵的输出端连通。
作为优选方案，所述搅拌装置的进水端还连接有压缩空气系统。
作为优选方案，所述污水舱防沉积系统还包括透气管，所述透气管一端插设于所述污水舱内，另一端与外界连通。
本实用新型提供一种污水舱防沉积系统及其搅拌装置，搅拌装置连接于排放泵的输出端，带压力的污水从搅拌装置的进水端进入后从反冲管中排出，且冲水管包括直管段和弯管段，各冲水管的出水口与直管段之间设有α夹角，污水从污水管的吹水口排出时会对其形成一个反冲力，排水管连通进水管旋转，搅拌污物，防止结疴，便于污水舱的清理。
