申请日2019.01.08
公开(公告)日2019.09.06
IPC分类号C02F9/12; E03F5/14; E03F5/10; E03F1/00
摘要
本实用新型涉及一种高效雨水截污装置，包括柜体，所述柜体内腔从上到下依次设有第一隔板、过滤隔网、第二隔板，且所述第一隔板、过滤隔网、第二隔板均固定连接柜体，所述第一隔板与过滤隔网之间设有泥沙腔，所述过滤隔网与第二隔板之间设有沉降腔，所述第一隔板顶部设有驱动电机，所述驱动电机输出端安装有转动杆，所述转动杆底端贯穿第一隔板与过滤隔网通过轴承连接第二隔板，所述泥沙腔内的转动杆固定连接有第一清理刷，所述沉降腔内的转动杆固定连接有搅拌叶，所述搅拌叶之间设有连接杆，且所述连接杆固定连接转动杆，该高效雨水截污装置提高了雨水截污的效率，能够快速净化雨水，有效的节约了水资源。
权利要求书

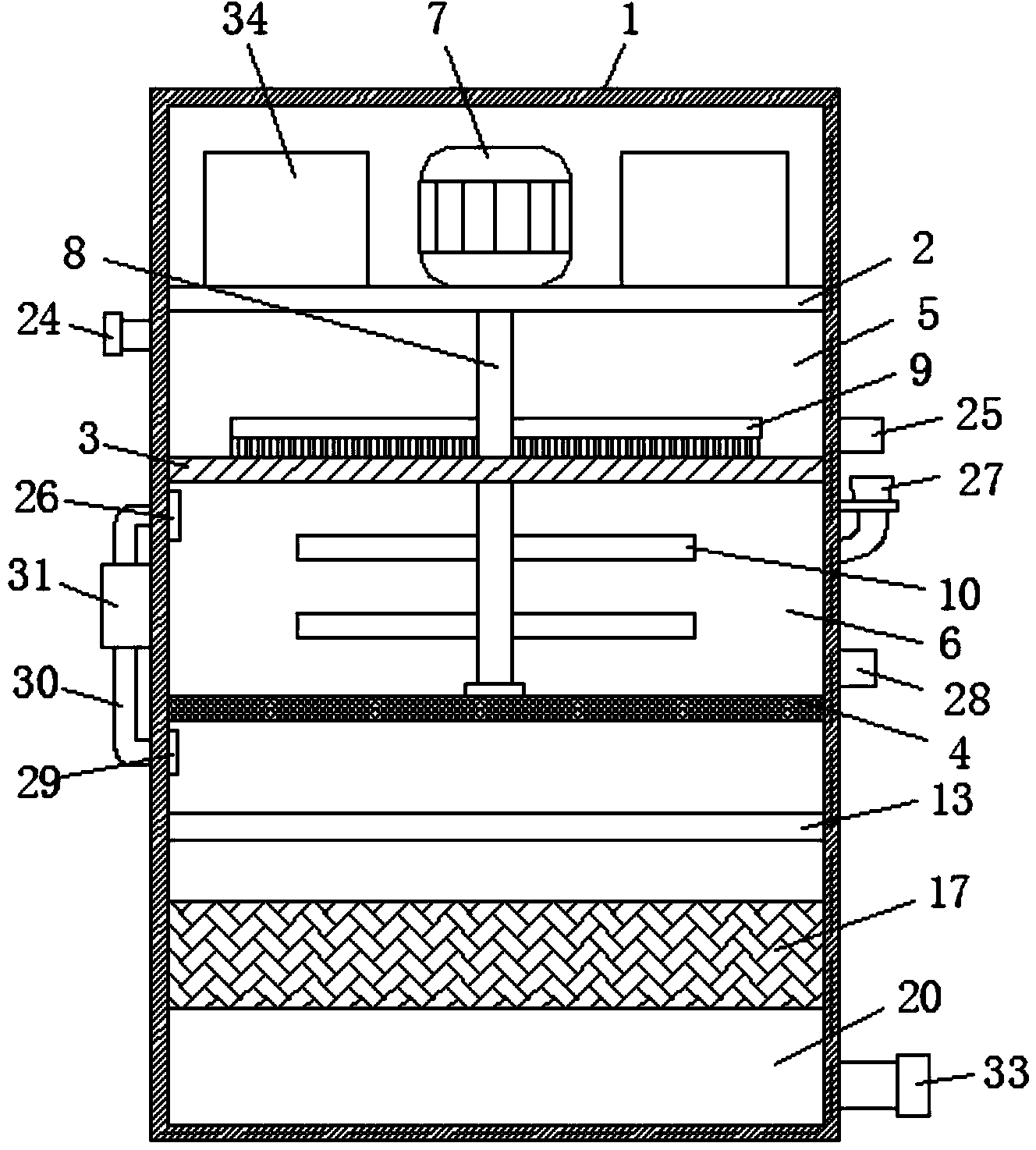

1.一种高效雨水截污装置，包括柜体(1)，其特征在于，所述柜体(1)内腔从上到下依次设有第一隔板(2)、过滤隔网(3)、第二隔板(4)，且所述第一隔板(2)、过滤隔网(3)、第二隔板(4)均固定连接柜体(1)，所述第一隔板(2)与过滤隔网(3)之间设有泥沙腔(5)，所述过滤隔网(3)与第二隔板(4)之间设有沉降腔(6)，所述第一隔板(2)顶部设有驱动电机(7)，所述驱动电机(7)输出端安装有转动杆(8)，所述转动杆(8)底端贯穿第一隔板(2)与过滤隔网(3)通过轴承连接第二隔板(4)，所述泥沙腔(5)内的转动杆(8)固定连接有第一清理刷(9)，所述沉降腔(6)内的转动杆(8)固定连接有搅拌叶(10)，所述搅拌叶(10)之间设有连接杆(11)，且所述连接杆(11)固定连接转动杆(8)，所述连接杆(11)一端固定连接有第二清理刷(12)，所述第二隔板(4)下方设有过滤板(13)，所述过滤板(13)包括第一过滤网(14)与第二过滤网(15)，所述第一过滤网(14)顶部设有环形滑槽(16)，所述环形滑槽(16)通过环形滑块滑动连接第二过滤网(15)，所述过滤板(13)底部设有净化板(17)，所述净化板(17)包括活性炭吸附层(18)与磁铁棒(19)，所述磁铁棒(19)设于活性炭吸附层(18)之间，所述净化板(17)下方设有蓄水腔(20)，所述驱动电机(7)两侧设有蓄电池(34)，且所述蓄电池(34)设于第一隔板(2)顶部，所述蓄电池(34)通过电线连接驱动电机(7)。
2.根据权利要求1所述的一种高效雨水截污装置，其特征在于：所述第一隔板(2)内从上到下依次设有空腔(21)与聚乙烯薄膜层(22)，所述空腔(21)内设有干燥剂颗粒(23)。
3.根据权利要求1所述的一种高效雨水截污装置，其特征在于：所述泥沙腔(5)两侧分别设有雨水进口(24)与排沙口(25)，且所述雨水进口(24)与排沙口(25)均贯穿柜体(1)。
4.根据权利要求1所述的一种高效雨水截污装置，其特征在于：所述沉降腔(6)两侧分别设有出水口(26)与投料漏斗(27)，所述投料漏斗(27)下方设有排渣口(28)。
5.根据权利要求4所述的一种高效雨水截污装置，其特征在于：所述第二隔板(4)下方设有进水口(29)，所述进水口(29)连通有导水管(30)，且所述导水管(30)设于柜体(1)一侧，所述导水管(30)一端连通出水口(26)，所述导水管(30)上设有水阀(31)。
6.根据权利要求1所述的一种高效雨水截污装置，其特征在于：所述第一过滤网(14)与第二过滤网(15)上均设有弧形滤孔(32)，且所述弧形滤孔(32)位置相互对应。
7.根据权利要求1所述的一种高效雨水截污装置，其特征在于：所述蓄水腔(20)一侧设有排水口(33)，且所述排水口(33)贯穿柜体(1)。
说明书
一种高效雨水截污装置
技术领域
本实用新型涉及一种高效雨水截污装置，属于雨水处理设备技术领域。
背景技术
水是人类最宝贵的资源，但由于人类的浪费和环境的污染，导致清洁的水资源日益减少，随着社会和经济的迅速发展，城市进程加快，水资源恶化，地下水位下降，城市的用水困难问题也日益严重，我国的600个城市中有300个缺水，严重缺水的有100多个，而且正呈上升趋势，为此，国家花巨资进行南水北调工程，然而只能满足部分地区的用水问题，不能从根本上解决缺水的问题，加之城市化使原有的植被和土壤为不透水地面所代替，大量雨水流失，破化了自然生态水文环境，地下水得不到有效补充，逐年减少，城市的生态环境恶化，土壤中含水量减少，热岛效应加剧，但是我国雨水资源丰富，所以雨水的收集利用变得尤为重要，由于雨水的污染比较严重，不能直接排入收纳水体中，目前，大部分的雨水截污装置仅能简单拦截初期雨水中的悬浮物，油污等的污染物，处理效率不高，特别是对于粒径较小的污染物，而雨水携带了大量空气中以及地表的污染物。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种高效雨水截污装置，通过设置第一隔板、过滤隔网、第二隔板，将柜体内部空腔隔成不同的腔室，便于对雨水进行不同的处理，通过设置泥沙腔，采用过滤隔网过滤泥沙，并通过排沙口排出，通过设置第一清理刷，用于清理过滤隔网上附着的泥沙，避免泥沙堵塞过滤隔网，提高过滤泥沙的效率，通过设置沉降腔，通过投料漏斗投放药剂，用于沉降雨水中的杂质，通过设置搅拌叶，加速药剂与雨水的混合速率，加速雨水的沉降，通过设置第二清理刷，用于清除附着于沉降腔内壁上的杂物，通过设置出水口与导水管，用于将沉降室内的雨水导出，且不会导出底部的沉降物，通过设置过滤板，用于进一步过滤雨水中的杂质，且所述过滤板中的第一过滤网与第二过滤网滑动连接，使其可以改变过滤孔径的大小，可以适用于不同的雨水处理，通过设置净化板，其内的活性炭吸附层可以吸附雨水中的杂质，活性炭吸附层之间的磁铁棒用于吸附雨水中携带的金属颗粒，通过设置蓄水腔，用于储存处理后的雨水，有效的提高了对雨水处理的效果，且便于清理其内的污物。
为实现上述目的，本实用新型提供如下技术方案：
一种高效雨水截污装置，包括柜体，所述柜体内腔从上到下依次设有第一隔板、过滤隔网、第二隔板，且所述第一隔板、过滤隔网、第二隔板均固定连接柜体，所述第一隔板与过滤隔网之间设有泥沙腔，所述过滤隔网与第二隔板之间设有沉降腔，所述第一隔板顶部设有驱动电机，所述驱动电机输出端安装有转动杆，所述转动杆底端贯穿第一隔板与过滤隔网通过轴承连接第二隔板，所述泥沙腔内的转动杆固定连接有第一清理刷，所述沉降腔内的转动杆固定连接有搅拌叶，所述搅拌叶之间设有连接杆，且所述连接杆固定连接转动杆，所述连接杆一端固定连接有第二清理刷，所述第二隔板下方设有过滤板，所述过滤板包括第一过滤网与第二过滤网，所述第一过滤网顶部设有环形滑槽，所述环形滑槽通过环形滑块滑动连接第二过滤网，所述过滤板底部设有净化板，所述净化板包括活性炭吸附层与磁铁棒，所述磁铁棒设于活性炭吸附层之间，所述净化板下方设有蓄水腔，所述驱动电机两侧设有蓄电池，且所述蓄电池设于第一隔板顶部，所述蓄电池通过电线连接驱动电机。
进一步的，所述第一隔板内从上到下依次设有空腔与聚乙烯薄膜层，所述空腔内设有干燥剂颗粒。
进一步的，所述泥沙腔两侧分别设有雨水进口与排沙口，且所述雨水进口与排沙口均贯穿柜体。
进一步的，所述沉降腔两侧分别设有出水口与投料漏斗，所述投料漏斗下方设有排渣口。
进一步的，所述第二隔板下方设有进水口，所述进水口连通有导水管，且所述导水管设于柜体一侧，所述导水管一端连通出水口，所述导水管上设有水阀。
进一步的，所述第一过滤网与第二过滤网上均设有弧形滤孔，且所述弧形滤孔位置相互对应。
进一步的，所述蓄水腔一侧设有排水口，且所述排水口贯穿柜体。
本实用新型的有益效果是：本实用新型所涉及的一种高效雨水截污装置，结构简单，设计合理，通过设置第一隔板、过滤隔网、第二隔板，将柜体内部空腔隔成不同的腔室，便于对雨水进行不同的处理，通过设置泥沙腔，采用过滤隔网过滤泥沙，并通过排沙口排出，通过设置第一清理刷，用于清理过滤隔网上附着的泥沙，避免泥沙堵塞过滤隔网，提高过滤泥沙的效率，通过设置沉降腔，通过投料漏斗投放药剂，用于沉降雨水中的杂质，通过设置搅拌叶，加速药剂与雨水的混合速率，加速雨水的沉降，通过设置第二清理刷，用于清除附着于沉降腔内壁上的杂物，通过设置出水口与导水管，用于将沉降室内的雨水导出，且不会导出底部的沉降物，通过设置过滤板，用于进一步过滤雨水中的杂质，且所述过滤板中的第一过滤网与第二过滤网滑动连接，使其可以改变过滤孔径的大小，可以适用于不同的雨水处理，通过设置净化板，其内的活性炭吸附层可以吸附雨水中的杂质，活性炭吸附层之间的磁铁棒用于吸附雨水中携带的金属颗粒，通过设置蓄水腔，用于储存处理后的雨水，有效的解决了上述背景技术中的问题。（发明人齐健）
