公布日：2022.06.24
申请日：2022.05.05
分类号：C02F9/10(2006.01)I;F28D9/00(2006.01)I;F28F3/02(2006.01)I;C02F101/16(2006.01)N;C02F101/20(2006.01)N
摘要
本发明公开了一种高盐高氮废水处理装置，涉及废水处理技术领域。该高盐高氮废水处理装置包括气浮预处理装置和MVR蒸发器，所述MVR蒸发器包括压缩机、分离器、板式换热器和循环泵，所述循环泵连接在所述板式换热器与所述分离器之间，所述气浮预处理装置的出水口通过废水输送管连接所述分离器。本发明首先利用气浮预处理装置对废水进行气浮处理，完成重金属去除和气浮除油，然后利用MVR蒸发器对废水进行蒸发浓缩，一台MVR蒸发器可代替一条传统废水处理生产线，极大缩小了装置的占地空间，而且出水100％达标，本发明在分离器与板式换热器之间设置了循环泵，实现强制循环，具有热传导效率高、易于扩容、浓缩率高、不易结垢等优点。
权利要求书
1.一种高盐高氮废水处理装置，其特征在于，包括气浮预处理装置和MVR蒸发器，所述MVR蒸发器包括压缩机、分离器、板式换热器和循环泵，所述压缩机的进气口连接所述分离器的上部，所述压缩机的排气口连接所述板式换热器的蒸汽入口，所述分离器的下端连接所述板式换热器的冷废水入口，所述板式换热器的热废水出口连接所述分离器的中部，所述循环泵连接在所述板式换热器与所述分离器之间，所述气浮预处理装置的出水口通过废水输送管连接所述分离器。
2.根据权利要求1所述的高盐高氮废水处理装置，其特征在于，所述板式换热器的冷凝水出口连接有一个蒸馏水罐，所述蒸馏水罐的出水口连接有蒸馏水管，所述蒸馏水管与所述废水输送管之间设有废水预热器。
3.根据权利要求1所述的高盐高氮废水处理装置，其特征在于，所述循环泵连接在所述分离器下端与所述板式换热器的冷废水入口之间。
4.根据权利要求1或3所述的高盐高氮废水处理装置，其特征在于，所述板式换热器的换热板片上设有若干湍流凹槽。
5.根据权利要求1所述的高盐高氮废水处理装置，其特征在于，所述气浮预处理装置包括预处理水箱，在所述预处理水箱内通过分区隔板分隔为混气区和气浮区，所述混气区内设有进气管，所述气浮区的上侧设有刮渣器。
6.根据权利要求5所述的高盐高氮废水处理装置，其特征在于，所述预处理水箱内还通过分区隔板分隔有混凝区和絮凝区，所述混凝区、所述絮凝区、所述混气区和所述气浮区沿废水流动方向依次设置，所述混凝区与所述絮凝区内均设有搅拌器。
7.根据权利要求5所述的高盐高氮废水处理装置，其特征在于，所述混气区内还设有一个挡板，所述挡板的上端与所述预处理水箱连接，所述挡板的下端与所述预处理水箱间隔设置，所述进气管设置在所述挡板靠近所述气浮区的一侧。
8.根据权利要求5所述的高盐高氮废水处理装置，其特征在于，所述预处理水箱的入口侧还设有调节池。
9.根据权利要求1所述的高盐高氮废水处理装置，其特征在于，所述分离器为旋风分离器，在所述旋风分离器内设有丝网除沫装置。
发明内容
为此，本发明提供一种高盐高氮废水处理装置，以解决现有技术中高盐高氮废水难以处理、处理系统占地面积大的问题。
为了实现上述目的，本发明提供如下技术方案：

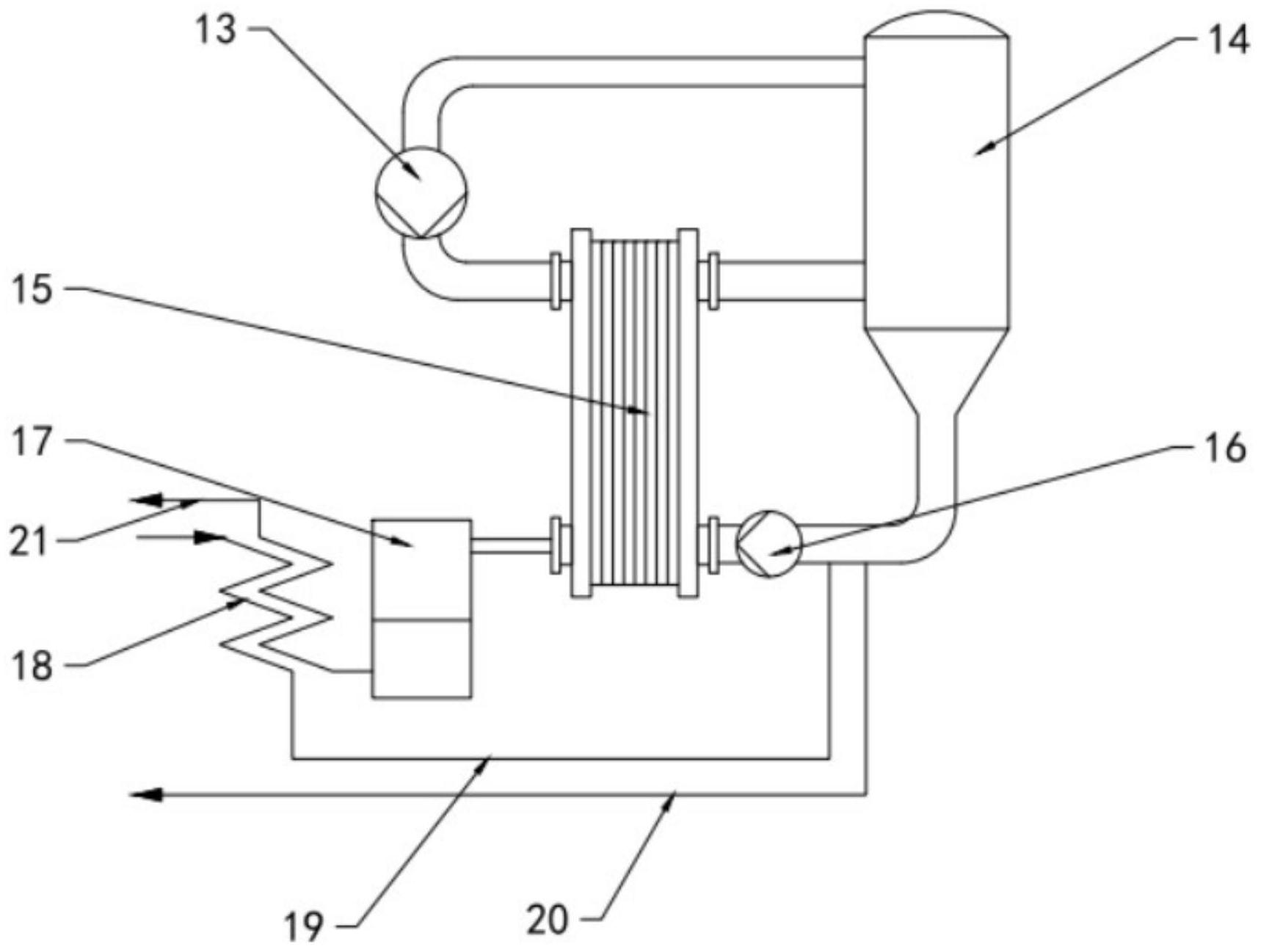

该高盐高氮废水处理装置包括气浮预处理装置和MVR蒸发器，所述MVR蒸发器包括压缩机、分离器、板式换热器和循环泵，所述压缩机的进气口连接所述分离器的上部，所述压缩机的排气口连接所述板式换热器的蒸汽入口，所述分离器的下端连接所述板式换热器的冷废水入口，所述板式换热器的热废水出口连接所述分离器的中部，所述循环泵连接在所述板式换热器与所述分离器之间，所述气浮预处理装置的出水口通过废水输送管连接所述分离器。
进一步地，所述板式换热器的冷凝水出口连接有一个蒸馏水罐，所述蒸馏水罐的出水口连接有蒸馏水管，所述蒸馏水管与所述废水输送管之间设有废水预热器。
进一步地，所述循环泵连接在所述分离器下端与所述板式换热器的冷废水入口之间。
进一步地，所述板式换热器的换热板片上设有若干湍流凹槽。
进一步地，所述气浮预处理装置包括预处理水箱，在所述预处理水箱内通过分区隔板分隔为混气区和气浮区，所述混气区内设有进气管，所述气浮区的上侧设有刮渣器。
进一步地，所述预处理水箱内还通过分区隔板分隔有混凝区和絮凝区，所述混凝区、所述絮凝区、所述混气区和所述气浮区沿废水流动方向依次设置，所述混凝区与所述絮凝区内均设有搅拌器。
进一步地，所述混气区内还设有一个挡板，所述挡板的上端与所述预处理水箱连接，所述挡板的下端与所述预处理水箱间隔设置，所述进气管设置在所述挡板靠近所述气浮区的一侧。
进一步地，所述预处理水箱的入口侧还设有调节池。
进一步地，所述分离器为旋风分离器，在所述旋风分离器内设有丝网除沫装置。
本发明具有如下优点：
本发明首先利用气浮预处理装置对废水进行气浮处理，完成重金属去除和气浮除油，然后利用MVR蒸发器对废水进行蒸发浓缩，一台MVR蒸发器可代替一条传统废水处理生产线，极大缩小了装置的占地空间，而且出水完全达标，总氮可以去除到1mg/L以下，远低于70mg/L的排放标准，COD下降20-40倍，无重金属，无盐类物质，出水100％达标，出水可以回用。
本发明在分离器与板式换热器之间设置了循环泵，实现强制循环，具有热传导效率高、易于扩容、浓缩率高、不易结垢等优点；板式换热器传热系数高，造价、能耗更低，而且结垢更少，维修方便。
（发明人：魏彬彬;胡宏明）
