多功能废水调节池

　　申请日2016.11.25

　　公开(公告)日2017.02.15

　　IPC分类号C02F3/30

　　摘要

　　本发明揭示了一种多功能废水调节池，包括穿孔曝气管、生物填料、人工格栅、调节池提升泵、液位计、控制器;调节池的池顶有两个检修孔，分别为人工检修孔、设备检修孔;在调节池内，采用穿孔曝气管作为调节池调节水质水量的设备，在外端配置设定功率的曝气风机，并通过管道及阀门将曝气风机与调节池内曝气管道连接起来;同时，在调节池内，按设定比例添加有生物填料;所述人工格栅设置在设备检修孔的周围，与角落中的两面墙将调节池提升泵包围在中间;所述调节池包括两台调节池提升泵，用于将调节池废水提升;在调节池内设置液位计，用来检测调节池内的液位高度。本发明可降低相应的初期建设成本，减少了整个污水处理系统的用地面积。

　　权利要求书

　　1.一种多功能废水调节池，其特征在于，所述多功能废水调节池包括：穿孔曝气管(4)、生物填料(5)、人工格栅(6)、调节池提升泵(7)、液位计(8)、控制器，控制器分别连接调节池提升泵(7)、液位计(8);

　　所述调节池的池顶有两个检修孔，分别为人工检修孔(2)、设备检修孔(3);

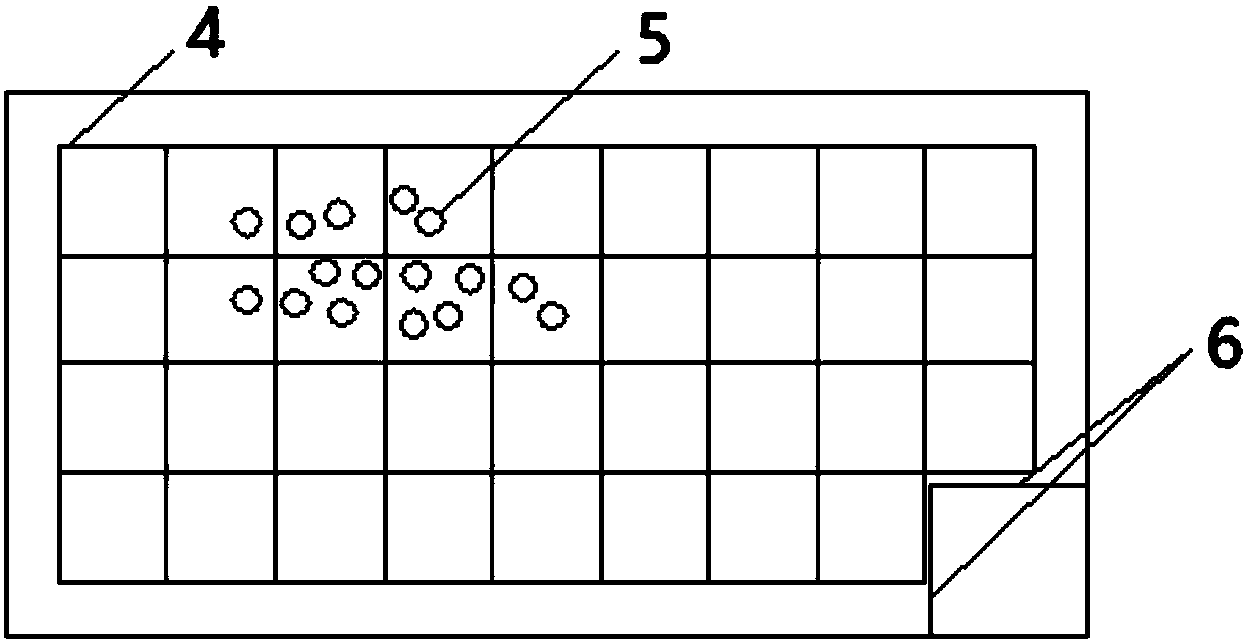

　　在调节池内采用穿孔曝气管(4)作为调节池调节水质水量的设备，在外端配置设定功率的曝气风机，并通过管道及阀门将曝气风机与调节池内曝气管道连接起来;同时，在调节池内按设定比例添加有生物填料(5)，使用梅花状填料，作为微生物附着的载体;

　　所述人工格栅(6)设置在设备检修孔(3)的周围，与角落中的两面墙将调节池提升泵(7)包围在中间，以保证调节池提升泵(7)工作时，不会有生物填料或者原水中的垃圾进入调节池提升泵(7)内;人工格栅(6)采用不锈钢分多段焊制，并分别固定在相应放置人工格栅的框架上;格栅栅条采用不锈钢制作，栅条间距采用3mm间距;

　　所述调节池包括两台调节池提升泵(7)，用于将调节池废水提升;在调节池内设置液位计(8)，用来检测调节池内的液位高度。

　　2.一种多功能废水调节池，其特征在于，所述多功能废水调节池包括：穿孔曝气管(4)、生物填料(5)、人工格栅(6)、调节池提升泵(7)、液位计(8)、控制器，控制器分别连接调节池提升泵(7)、液位计(8);

　　所述调节池的池顶有两个检修孔，分别为人工检修孔(2)、设备检修孔(3);

　　在调节池内采用穿孔曝气管(4)作为调节池调节水质水量的设备，在外端配置设定功率的曝气风机，并通过管道及阀门将曝气风机与调节池内曝气管道连接起来;同时，在调节池内按设定比例添加有生物填料(5)，使用梅花状填料，作为微生物附着的载体;

　　所述人工格栅(6)设置在设备检修孔(3)的周围，与角落中的两面墙将调节池提升泵(7)包围在中间，以保证调节池提升泵(7)工作时，不会有生物填料或者原水中的垃圾进入调节池提升泵(7)内;

　　所述调节池包括两台调节池提升泵(7)，用于将调节池废水提升;在调节池内设置液位计(8)，用来检测调节池内的液位高度。

　　3.根据权利要求2所述的多功能废水调节池，其特征在于：

　　所述格栅栅条采用不锈钢制作，栅条间距采用3mm间距。

　　4.根据权利要求2所述的多功能废水调节池，其特征在于：

　　所述人工格栅(6)采用不锈钢分多段焊制，并分别固定在相应放置人工格栅的框架上。

　　说明书

　　多功能废水调节池

　　技术领域

　　本发明属于水处理技术领域，涉及一种废水调节池，尤其涉及一种多功能废水调节池。

　　背景技术

　　随着我国建设生态文明社会目标的提出，环保领域也日益被重视，国家先后出台了一系列水污染防治、大气污染防治、固体废弃物处理、土壤修复等专业领域的政策及措施。新环保的实施以及环境污染“费改税”的提出，为环境污染的治理在立法上提供了依据，更对企业等对环境产生污染的情况提出了挑战。水污染治理是环境污染治理中的重要组成部分，承担着改善环境污染状况的重大使命，相应环境污染排放标准必须严格执行。我国水环境污染防治工作较其他方面开展较早，相应处理技术也较为成熟，主要以物理法、化学法、物理化学法、电化学法、生物法等为主，针对不同废水特性及要求采用相应单一或组合的处理方式，以达到相应排放标准。其中，生物法是较为常见、使用广泛的一种方法，它通过微生物对水中有机物的降解，实现相应有机污染物的降解目标。相对于其他处理方法，该方法具有运行成本低、操作管理简单、应用范围广、处理效果明显等特点。同时，在生物处理方法中，也会根据污染物浓度的高低以及可生化程度的高低，选择简单的“好氧”处理或者“厌氧+好氧”的处理工艺，以对废水中污染物进行最大程度地降解。而判断废水可生化性的高低一般以BOD/COD作为标准，当BOD/COD比值在0.3以下时，则表明废水可生化性不好，该类废水采用生化方法进行处理较为困难，需要采取相应方法提高废水的可生化性或者不采用生化方法进行处理。常见的预处理方法是在好氧生物处理方法前段设置水解酸化池进行预处理，使水中的某些大分子有机污染物降解成小分子的物质，以提高废水的处理效果。否则应该延长废水与水中微生物的接触时间，即水力停留时间，同时还应从相应参数如溶解氧等上为微生物降解有机物创造良好的条件。但废水处理技术往往要借助于一定的建筑物或构筑物，初期相应构筑物或建筑物投资比较大，生物处理方法则要根据相应的设计负荷建造一定体积的混凝土或者钢结构的水池，以在水池内保持一定数量的微生物，对废水中的有机物进行降解。因此，在废水水质及处理工艺一定的情况下，尽可能地缩小生化处理池构筑物或建筑物的容积，减少相应的土建或设备投资，就在废水处理方案及成本投入的比较中显得尤为重要。

　　在目前的废水处理工艺中，往往在主体处理工艺前段设置集水池及调节池对废水进行收集及调和，集水池可以针对企业废水的排放方式进行选择，当企业采用重力流式排污方式时，集水池可以将不同废水水质、不同水量的废水及时排放到调节池内。而调节池主要起到缓冲池的作用，通过容积的设计并借助相应的搅拌工具、如机械搅拌或水力搅拌等，使废水达到均质均量降温的目标，并通过后续提升泵的设置以一定流量、稳定水质输送到后端处理系统。调节池在废水处理中较为常见，虽然目前根据废水水质的不同出现过一定的调节池的变形，但设计人员对其设置的目的基本还停留在调节水量、均和水质的阶段。充分挖掘调节池功效，使其空间最大程度地得到利用可以成为降低废水处理设施投资的一个出发点。另外，废水进入到调节池以后，需要通过提升泵将废水提升至后续处理装置，当原水中含有前段处理设施无法处理干净的垃圾时，无论采用潜水提升泵还是采用地上离心泵，都有垃圾堵塞调节池提升泵，造成废水处理系统无法正常运行的问题。

　　有鉴于此，如今迫切需要设计一种新的调节池，以便克服现有调节池存在的上述缺陷。

　　发明内容

　　本发明所要解决的技术问题是：提供一种多功能废水调节池，可降低相应的初期建设成本，同时调节池功能的增加减少了后端生物处理系统的建设，减少了整个污水处理系统的用地面积。

　　为解决上述技术问题，本发明采用如下技术方案：

　　一种多功能废水调节池，所述多功能废水调节池包括：穿孔曝气管、生物填料、人工格栅、调节池提升泵、液位计、控制器，控制器分别连接调节池提升泵、液位计;所述调节池的池顶有两个检修孔，分别为人工检修孔、设备检修孔;

　　在调节池内，采用穿孔曝气管作为调节池调节水质水量的设备，在外端配置设定功率的曝气风机，并通过管道及阀门将曝气风机与调节池内曝气管道连接起来;同时，在调节池内，按设定比例添加有生物填料，使用梅花状填料，作为微生物附着的载体;

　　所述人工格栅设置在设备检修孔的周围，与角落中的两面墙将调节池提升泵包围在中间，以保证调节池提升泵工作时，不会有生物填料或者原水中的垃圾进入调节池提升泵内;人工格栅采用不锈钢分多段焊制，并分别固定在相应放置人工格栅的框架上;格栅栅条采用不锈钢制作，栅条间距采用3mm间距;

　　所述调节池包括两台调节池提升泵，用于将调节池废水提升;在调节池内设置液位计，用来检测调节池内的液位高度。

　　一种多功能废水调节池，所述多功能废水调节池包括：穿孔曝气管、生物填料、人工格栅、调节池提升泵、液位计、控制器，控制器分别连接调节池提升泵、液位计;

　　所述调节池的池顶有两个检修孔，分别为人工检修孔、设备检修孔;

　　在调节池内采用穿孔曝气管作为调节池调节水质水量的设备，在外端配置设定功率的曝气风机，并通过管道及阀门将曝气风机与调节池内曝气管道连接起来;同时，在调节池内按设定比例添加有生物填料，使用梅花状填料，作为微生物附着的载体;

　　所述人工格栅设置在设备检修孔的周围，与角落中的两面墙将调节池提升泵包围在中间，以保证调节池提升泵工作时，不会有生物填料或者原水中的垃圾进入调节池提升泵内;

　　所述调节池包括两台调节池提升泵，用于将调节池废水提升;在调节池内设置液位计，用来检测调节池内的液位高度。

　　作为本发明的一种优选方案，所述格栅栅条采用不锈钢制作，栅条间距采用3mm间距。

　　作为本发明的一种优选方案，所述人工格栅采用不锈钢分多段焊制，并分别固定在相应放置人工格栅的框架上。

　　通过对调节池搅拌设备进行筛选，采用穿孔曝气管等水力搅拌系统对调节池进行水质水量的调节，能够使废水处理系统充分利用由于设计不足造成的能量浪费，同时为调节池功能的升级提供必要的调节。其次，针对废水水质比较稳定，pH在中性左右的废水，在调节池内添加梅花形填料，并通过添加活性污泥并对活性污泥进行培养，使活性污泥附着在梅花形填料的表面，使调节池兼具有悬浮型接触氧化池的特点，能够对废水中污染物进行处理的预处理。例如可以通过将溶解氧控制在1-3mg/L的范围内，可以使填料表面的生物膜从外到内依次出现好氧层、缺氧层、厌氧层，以便不同层次不同种类的卫生物对废水中的污染物进行一定程度的降解。在这个过程中，调节池内会因为溶解氧以及污染物种类的不同而发生大分子有机污染物的水解、小分子有机污染物的吸附与降解，含氮有机物的同步硝化反硝化反应等多种反应。其中含氮有机物的通过硝化反硝化不仅发生在由于曝气不均匀而出现溶解氧变化的调节池的不同空间，而且还发生在同一填料表面的不同层次的微生物种群间。

　　本发明的有益效果在于：本发明提出的多功能废水调节池，通过在调节池内添加供微生物附着用的生物填料、以及在调节池提升泵出口端设置人工格栅，并选用特定的水力搅拌，使得调节池兼具有悬浮填料生物接触氧化池的特点，可对废水进行预处理，通过提升废水的可生化性或直接对废水中的有机物进行降解、设置可以作为单独的调节生化一体化水池对废水中的有机物进行降解，可以使调节池的功能进一步增强。同时，人工格栅的设置避免了悬浮填料以及原水中含有的垃圾可能造成的调节池提升泵的堵塞，影响整个系统的正常运行。

　　相比于在后端扩大生物处理系统的容积，调节池添加生物填料以及人工格栅所产生的成本很低，可以大大降低相应的初期建设成本、同时，调节池功能的增加减少了后端生物处理系统的建设，减少了整个污水处理系统的用地面积，在方案比较上具有很大的优势。
