申请日2016.12.20
公开(公告)日2017.07.25
IPC分类号C02F9/14
摘要
本实用新型涉及一种一体污水处理设备，包括设备主体，所述设备主体的顶部安装有顶盖，且设备主体的顶部安装有太阳能集能板，所述太阳能集能板的一侧设置有石墨烯蓄电池，所述石墨烯蓄电池的上方设置有逆变器，所述设备主体的一侧安装有进水管，所述进水管的下方安装有第一增压泵，所述设备主体的内部靠近进水管一侧设置有厌氧滤池。本实用新型在顶盖上安装有太阳能集能板，能够吸收太阳能并转化为电能为设备运行提供部分动力，相对节能环保，此外，该设备主体为一体式结构，便于运输的同时降低制造难度和施工周期，填料流动生物过滤池、沉淀池和超声波消毒池采用叠加结构，结构紧凑，占地面积小，运行稳定，使用方便。

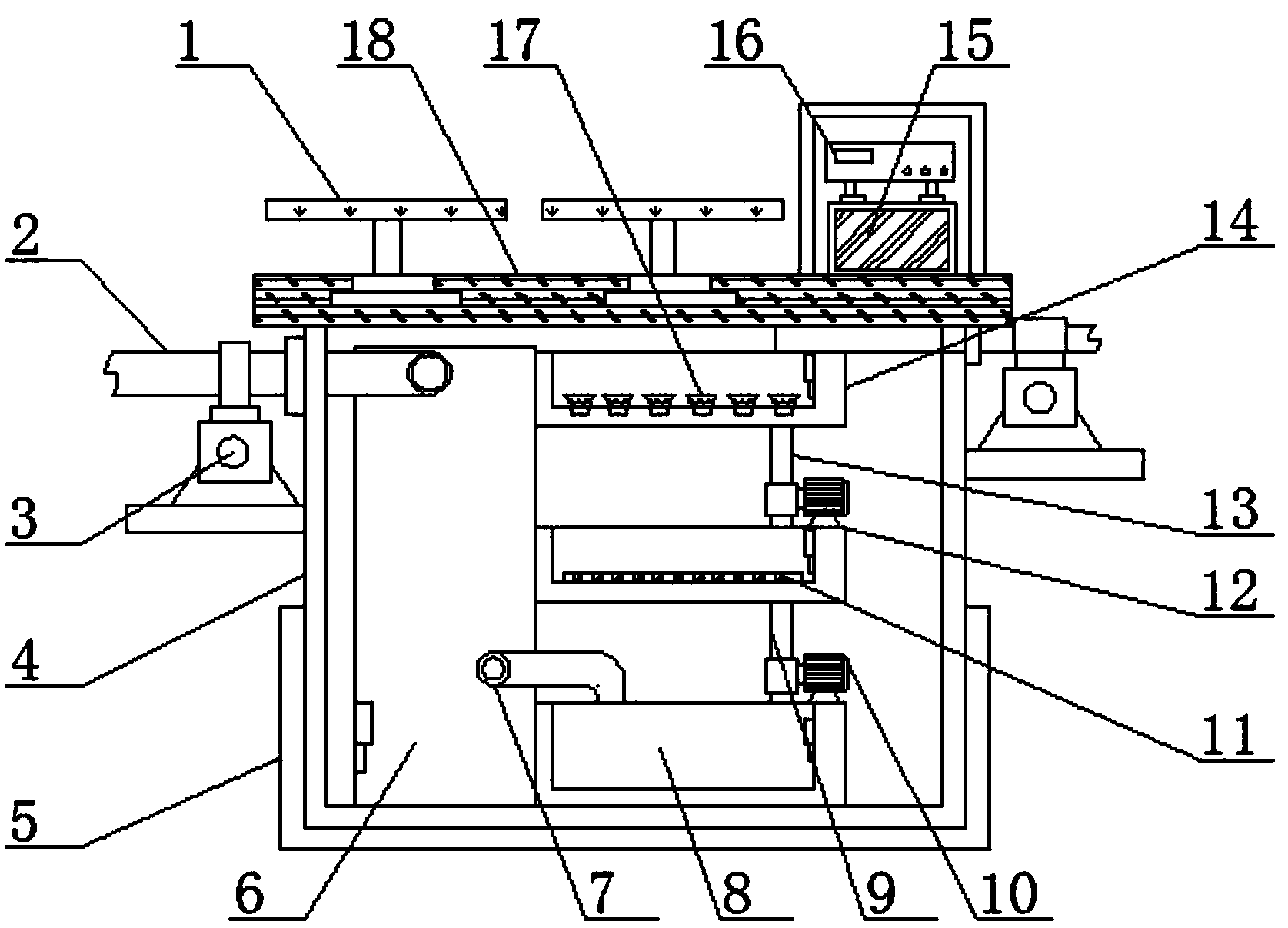

摘要附图
权利要求书
1.一种一体污水处理设备，其特征在于：包括设备主体(4)，所述设备主体(4)的顶部安装有顶盖(18)，且设备主体(4)的顶部安装有太阳能集能板(1)，所述太阳能集能板(1)的一侧设置有石墨烯蓄电池(15)，所述石墨烯蓄电池(15)的上方设置有逆变器(16)，所述设备主体(4)的一侧安装有进水管(2)，所述进水管(2)的下方安装有第一增压泵(3)，所述设备主体(4)的内部靠近进水管(2)一侧设置有厌氧滤池(6)，所述厌氧滤池(6)上设置有第一输送管(7)，且厌氧滤池(6)的一侧设置有填料流动生物过滤池(8)，所述填料流动生物过滤池(8)上设置有第二输送管(9)，所述第二输送管(9)的一侧设置有第二增压泵(10)，所述填料流动生物过滤池(8)的上方设置有沉淀池(12)，所述沉淀池(12)的内部设置有曝气管(11)，且沉淀池(12)的上方设置有超声波消毒池(14)，所述超声波消毒池(14)内部的底部安装有超声波发生器(17)。
2.根据权利要求1所述的一种一体污水处理设备，其特征在于：所述设备主体(4)的底部外层安装有防护架(5)。
3.根据权利要求1所述的一种一体污水处理设备，其特征在于：所述设备主体(4)上与进水管(2)相反方向一侧设置有出水管。
4.根据权利要求1所述的一种一体污水处理设备，其特征在于：所述沉淀池(12)与超声波消毒池(14)通过第三输送管(13)固定连接。
5.根据权利要求1所述的一种一体污水处理设备，其特征在于：所述填料流动生物过滤池(8)与沉淀池(12)通过第二输送管(9)固定连接。
6.根据权利要求1所述的一种一体污水处理设备，其特征在于：所述厌氧滤池(6)、填料流动生物过滤池(8)、沉淀池(12)和超声波消毒池(14)的内部均安装有液位计。
说明书
一种一体污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种一体污水处理设备。
背景技术
污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
传统的污水处理设备在各个环节为独立设计，占地空间大，不易运输，且建设周期较长，成本较高，采用单独的传统电力支持，不够节能环保，为此我们提出一种一体污水处理设备来解决以上存在的问题。
实用新型内容
本实用新型的目的在于提供一种一体污水处理设备，以解决上述背景技术中提出的在各个环节为独立设计，占地空间大，不易运输，且建设周期较长，成本较高，采用单独的传统电力支持，不够节能环保的问题。
为实现上述目的，本实用新型提供如下技术方案：一种一体污水处理设备，包括设备主体，所述设备主体的顶部安装有顶盖，且设备主体的顶部安装有太阳能集能板，所述太阳能集能板的一侧设置有石墨烯蓄电池，所述石墨烯蓄电池的上方设置有逆变器，所述设备主体的一侧安装有进水管，所述进水管的下方安装有第一增压泵，所述设备主体的内部靠近进水管一侧设置有厌氧滤池，所述厌氧滤池上设置有第一输送管，且厌氧滤池的一侧设置有填料流动生物过滤池，所述填料流动生物过滤池上设置有第二输送管，所述第二输送管的一侧设置有第二增压泵，所述填料流动生物过滤池的上方设置有沉淀池，所述沉淀池的内部设置有曝气管，且沉淀池的上方设置有超声波消毒池，所述超声波消毒池内部的底部安装有超声波发生器。
优选的，所述设备主体的底部外层安装有防护架
优选的，所述设备主体上与进水管相反方向一侧设置有出水管
优选的，所述沉淀池与超声波消毒池通过第三输送管固定连接
优选的，所述填料流动生物过滤池与沉淀池通过第二输送管固定连接
优选的，所述厌氧滤池、填料流动生物过滤池、沉淀池和超声波消毒池的内部均安装有液位计。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，操作简单方便，本实用新型设计了一种采用新能源与传统动力混合驱动的一体污水处理设备，本实用新型在顶盖上安装有太阳能集能板，能够吸收太阳能并转化为电能为设备运行提供部分动力，相对节能环保，此外，该设备主体为一体式结构，便于运输的同时降低制造难度和施工周期，填料流动生物过滤池、沉淀池和超声波消毒池采用叠加结构，结构紧凑，占地面积小，运行稳定，使用方便。
