申请日2016.10.25
公开(公告)日2017.02.15
IPC分类号F04B39/00; F04B39/12; F04B39/10
摘要
本发明公开了一种用于废水处理系统的空气泵装置，所述空气泵装置包括：外壳;在吸气状态和排气状态之间可切换的回鼓膜片，回鼓膜片设在外壳内且与外壳的内表面共同限定出鼓气腔，回鼓膜片在吸气状态时鼓气腔的容积大于回鼓膜片在排气状态时鼓气腔的容积，外壳上设有与鼓气腔连通的进气口和出气口，出气口与废水处理系统储水桶连通;仅允许外界气体进入鼓气腔的单向阀体，单向阀体连接在进气口上;传动装置，传动装置与回鼓膜片传动连接以驱动回鼓膜片在吸气状态和排气状态之间切换。根据本发明实施例的用于废水处理系统的空气泵装置能够提高废水处理效果，具有结构简单、成本低等优点。
摘要附图
权利要求书
1.一种用于废水处理系统的空气泵装置，用于输入清洁气体到废水处理系统的储水桶内，其特征在于，包括：
外壳;
在吸气状态和排气状态之间可切换的回鼓膜片，所述回鼓膜片设在所述外壳内且与所述外壳的内表面共同限定出鼓气腔，所述回鼓膜片在所述吸气状态时所述鼓气腔的容积大于所述回鼓膜片在所述排气状态时所述鼓气腔的容积，所述外壳上设有与所述鼓气腔连通的进气口和出气口，所述出气口与所述废水处理系统的储水桶连通;
仅允许清洁气体进入所述鼓气腔的单向阀体，所述单向阀体连接在所述进气口上;
传动机构，所述传动机构分别与所述回鼓膜片和所述废水处理系统的储水桶电机传动连接以驱动所述回鼓膜片在所述吸气状态和所述排气状态之间切换;
其中，所述回鼓膜片在所述吸气状态时朝向远离所述鼓气腔的一侧凸起，所述回鼓膜片在所述排气状态时朝向靠近所述鼓气腔的一侧凸起。
2.根据权利要求1所述的用于废水处理系统的空气泵装置，其特征在于，所述回鼓膜片上设有弹性槽。
3.根据权利要求1所述的用于废水处理系统的空气泵装置，其特征在于， 所述外壳上设有单向阀安装孔，所述单向阀在敞开所述进气口的打开位置和封盖所述进气口的关闭位置之间可移动地配合在所述单向阀安装孔内。
4.根据权利要求3所述的用于废水处理系统的空气泵装置，其特征在于，所述单向阀包括：
连接轴，所述连接轴可沿轴向移动地配合在所述单向阀安装孔内;
盖板，所述盖板与所述连接轴的一端相连且位于所述外壳内，所述单向阀位于所述打开位置时，所述盖板敞开所述进气口，所述单向阀位于所述关闭位置时，所述盖板封盖所述进气口;
止挡环台，所述止挡环台设在所述连接轴的另一端且位于所述外壳外。
5.根据权利要求1所述的用于废水处理系统的空气泵装置，其特征在于，所述传动机构包括连杆，所述连杆与所述回鼓膜片通过定位件连接。
6.根据权利要求1所述的用于废水处理系统的空气泵装置，其特征在于，所述传动机构包括曲轴，所述曲轴上设有与所述曲轴传动连接的橡胶轮，所述橡胶轮的外周面与所述废水处理系统的储水桶电机的电机转子的外周面紧密贴合。
7.根据权利要求1所述的用于废水处理系统的空气泵装置，其特征在于，所述外壳包括前壳和后壳，所述前壳和后壳法兰连接且所述回鼓膜片夹持在所述前壳和所述后壳之间。
说明书
一种用于废水处理系统的空气泵装置
技术领域
本发明涉及废水处理技术领域，具体而言，涉及一种用于废水处理系统的空气泵装置。
背景技术
水污染严重，对废水处理效果要求也越来越高。相关技术中的废水处理系统，通过清洁气体或微生物作用，提高废水处理系统的废水处理效果，但如何更好地提高废水处理效果，是需要不断深入研究的课题。
发明内容
本发明旨在至少在一定程度上解决现有技术中的上述技术问题之一。为此，本发明提出一种用于废水处理系统的空气泵装置,该用于废水处理系统的空气泵装置能够提高废水处理效果，具有结构简单、成本低等优点。
为实现上述目的，根据本发明的实施例提出一种用于废水处理系统的空气泵装置，用于输入清洁气体到废水处理系统的储水桶内，包括外壳;在吸气状态和排气状态之间可切换的回鼓膜片，所述回鼓膜片设在所述外壳内且与所述外壳的内表面共同限定出鼓气腔，所述回鼓膜片在所述吸气状态时所述鼓气腔的容积大于所述回鼓膜片在所述排气状态时所述鼓气腔的容积，所述外壳上设有与所述鼓气腔连通的进气口和出气口，所述出气口与所述废水处理系统的储水桶连通;仅允许清洁气体进入所述鼓气腔的单向阀体，所述单向阀体连接在所述进气口上;以及传动机构，所述传动机构分别与所述回鼓膜片和所述废水处理系统的储水桶电机传动连接以驱动所述回鼓膜片在所述吸气状态和所述排气状态之间切换。
根据本发明实施例的用于废水处理系统的空气泵装置，能够提高废水处理效果，具有结构简单、成本低等优点。
另外，根据本发明上述实施例的用于废水处理系统的空气泵装置还可以具有如下附加的技术特征：
根据本发明的一个实施例，所述回鼓膜片在所述吸气状态时朝向远离所述鼓气腔的一侧凸起，所述回鼓膜片在所述排气状态时朝向靠近所述鼓气腔的一侧凸起。
根据本发明的一个实施例，所述回鼓膜片上设有弹性槽。
根据本发明的一个实施例，所述外壳上设有单向阀安装孔，所述单向阀在敞开所述进气口的打开位置和封盖所述进气口的关闭位置之间可移动地配合在所述单向阀安装孔内。

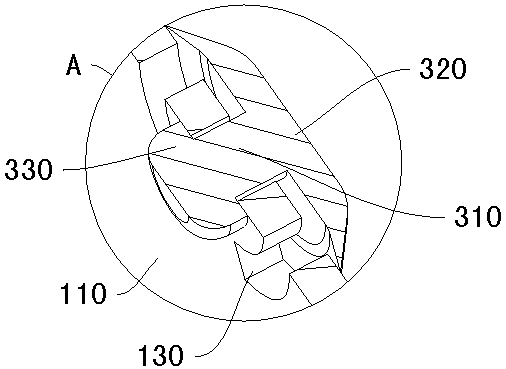

根据本发明的一个实施例，所述单向阀包括连接轴，所述连接轴可沿轴向移动地配合在所述单向阀安装孔内;盖板，所述盖板与所述连接轴的一端相连且位于所述外壳内，所述单向阀位于所述打开位置时，所述盖板敞开所述进气口，所述单向阀位于所述关闭位置时，所述盖板封盖所述进气口;止挡环台，所述止挡环台设在所述连接轴的另一端且位于所述外壳外。
根据本发明的一个实施例，所述传动机构包括连杆，所述连杆与所述回鼓膜片通过定位件连接。
根据本发明的一个实施例，所述传动机构包括曲轴，所述曲轴上设有与所述曲轴传动连接的橡胶轮，所述橡胶轮的外周面与所述废水处理系统的储水桶电机的电机转子的外周面紧密贴合。
根据本发明的一个实施例，所述外壳包括前壳和后壳，所述前壳和后壳法兰连接且所述回鼓膜片夹持在所述前壳和所述后壳之间。
通过利用根据本发明的实施例所述的用于废水处理系统的空气泵装置，具有废水处理效果好、成本低等优点。
