申请日2016.11.02
公开(公告)日2017.02.22
IPC分类号B01D61/00; B01D65/02; C02F1/44; C02F101/30; C02F103/36
摘要
本发明涉及一种正渗透废水处理系统，特别涉及一种可连续操作的循环式正渗透高盐有机废水处理系统。包括正渗透装置A、正渗透装置B、汲取液再生装置，原料液供料箱，原料液收集箱，汲取液供料箱，水箱，其特征在于：原料液供料箱和原料液收集箱分别与正渗透装置A和正渗透装置B相连接;水箱分别与正渗透装置A和正渗透装置B相连接;汲取液再生装置进口分别与汲取液腔A和汲取液腔B的出口相连接;汲取液再生装置出口与汲取液供料箱相连接;汲取液供料箱分别与汲取液腔A和汲取液腔B的进口相连接;汲取液再生装置与水箱相连接，管线上设有支路;水箱与原料液供料箱相连接。该系统在操作过程中装置一运一备，可保证工艺的连续性，汲取液通过反渗透技术进行浓缩处理，可循环利用。
权利要求书

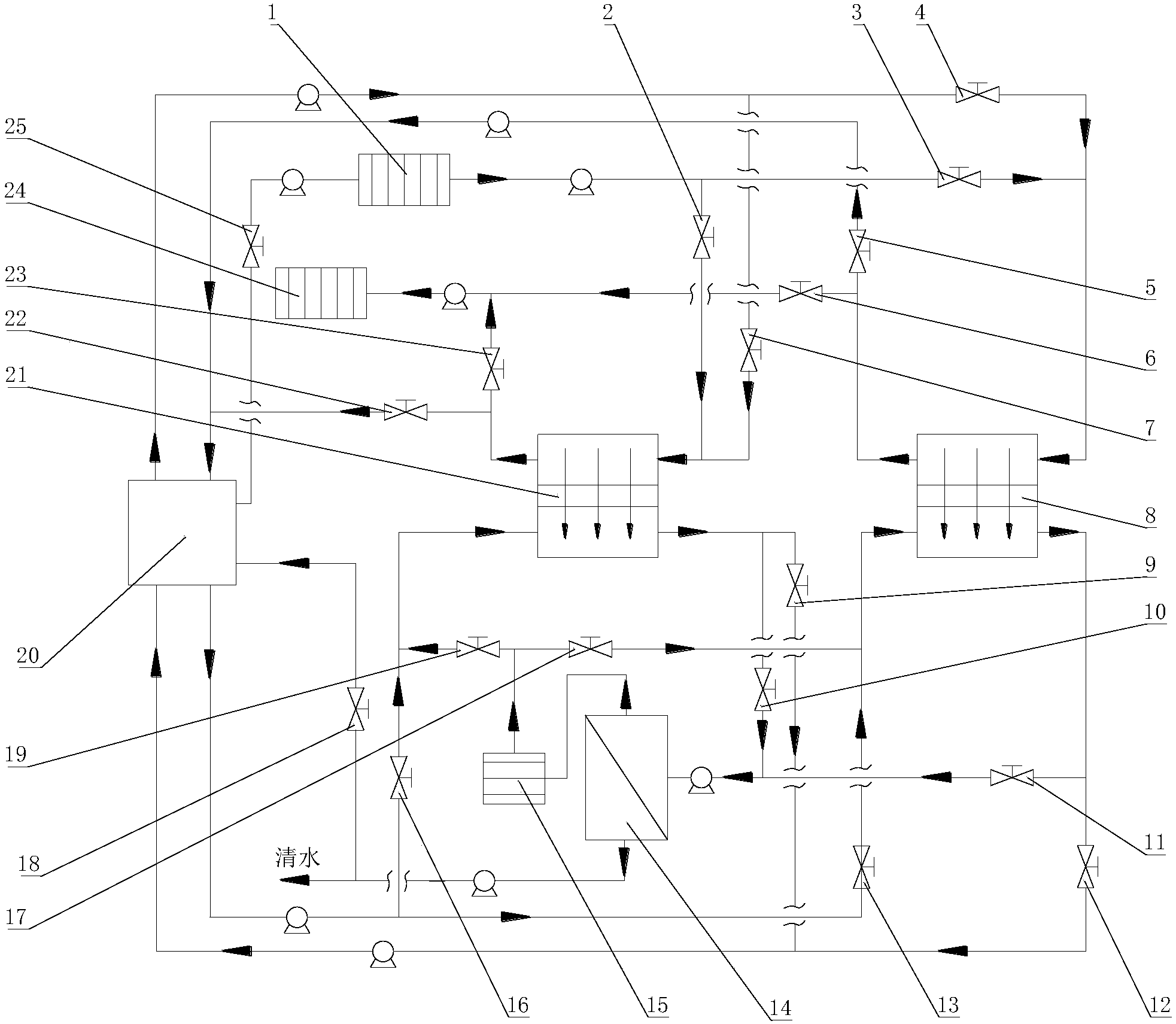

1.一种可连续操作的循环式正渗透高盐有机废水处理系统，包括正渗透装置A(8)、正渗透装置B(21)、汲取液再生装置(14)，原料液供料箱(1)，原料液收集箱(24)，汲取液供料箱(15)，水箱(20)，其特征在于：原料液供料箱(1)通过管线分别与原料液腔A(8.1)的进口和原料液腔B(21.1)的进口相连接;原料液收集箱(24)通过管线分别与原料液腔A(8.1)的出口和原料液腔B(21.1)的出口相连接;水箱(20)通过管线分别与原料液腔A(8.1)的进口和原料液腔B(21.1)的进口相连接;水箱(20)通过管线分别与原料液腔A(8.1)的出口和原料液腔B(21.1)的出口相连接;水箱(20)通过管线分别与汲取液腔A(8.2)的进口和汲取液腔B(21.2)的进口相连接;水箱(20)通过管线分别与汲取液腔A(8.2)的出口和原料液腔B(21.2)的出口相连接;汲取液再生装置(14)的进口通过管线分别与汲取液腔A(8.2)的出口和汲取液腔B(21.2)的出口相连接;汲取液再生装置(14)的出口通过管线与汲取液供料箱(15)的进口相连接;汲取液供料箱(15)的出口通过管线分别与汲取液腔A(8.2)的进口和汲取液腔B(21.2)的进口相连接;汲取液再生装置(14)通过管线与水箱(20)相连接，管线上设有支路;水箱(20)通过管线与原料液供料箱(1)相连接。
2.根据权利要求1所述的一种可连续操作的循环式正渗透高盐有机废水处理系统，其特征在于：原料液腔A(8.1)与原料液腔B(21.1)并联连接，汲取液腔A(8.2)与汲取液腔B(21.2)并联连接。
3.根据权利要求1所述的一种可连续操作的循环式正渗透高盐有机废水处理系统，其特征在于：正渗透装置A(8)包括原料液腔A(8.1)、汲取液腔A(8.2)和正渗透膜。
4.根据权利要求1所述的一种可连续操作的循环式正渗透高盐有机废水处理系统，其特征在于：正渗透装置B(21)包括原料液腔B(21.1)、汲取液腔B(21.2)和正渗透膜。
5.根据权利要求1所述的一种可连续操作的循环式正渗透高盐有机废水处理系统，其特征在于：汲取液再生装置(14)包括反渗透膜组件及反渗透膜。
6.根据权利要求1所述的一种可连续操作的循环式正渗透高盐有机废水处理系统，其特征在于：原料液为高盐有机废水，包括油田含油废水、含聚采出水以及反渗透浓水等。
7.根据权利要求1所述的一种可连续操作的循环式正渗透高盐有机废水处理系统，其特征在于：汲取液为无机盐溶液或海水。
说明书
一种可连续操作的循环式正渗透高盐有机废水处理系统
技术领域
本发明涉及一种正渗透废水处理系统，特别涉及一种可连续操作的循环式正渗透高盐有机废水处理系统。
背景技术
在石化行业，特别是石油炼化、煤化工生产过程中，会产生大量高盐、高浓有机废水。这些废水未经有效处置直接排放，将造成严重环境污染，危害居民健康和生态安全。现有常用于高盐、高浓有机废水处理的工艺包括反渗透、多效蒸发结晶、电渗析等以及以这些工艺为核心的各类组合工艺，但以上工艺存在能耗大、投资高、操作复杂等问题。正渗透作为一种新型渗透驱动膜分离过程，主要是依靠浓溶液与稀溶液之间的渗透压差，无需外界压力，因此具有低能耗、分离效果好、设备运行条件简单等优点。
然而在正渗透处理高盐有机废水的过程中，难免会出现膜污染情况，因此需要用纯水对膜进行反冲洗，此时正渗透装置无法正常工作，导致正常水的处理过程停车，无法保证工艺的连续性。
发明内容
本发明的目的是要解决正渗透处理高盐有机废水过程中膜反冲洗时整个处理过程需要停车，无法保证工艺连续性问题，同时解决汲取液循环利用的问题，而提供一种可连续操作的循环式正渗透高盐有机废水处理系统。
本发明以正渗透装置为核心部件，并利用反渗透技术实现汲取液循环利用，提出一种可连续操作的循环式正渗透高盐有机废水处理系统。该系统包括两台正渗透装置，操作过程中一运一备，一台正渗透装置正常处理高盐有机废水时，对另一台装置进行反冲洗，可保证工艺的连续性。同时，汲取液被稀释后，通过反渗透技术进行浓缩处理，可实现汲取液的循环利用，汲取液脱出的水少部分用来对正渗透装置进行反冲洗，大部分进行回收利用。
一种可连续操作的循环式正渗透高盐有机废水处理系统，包括正渗透装置A、正渗透装置B、汲取液再生装置，原料液供料箱，原料液收集箱，汲取液供料箱，水箱，其特征在于：原料液供料箱通过管线分别与原料液腔A的进口和原料液腔B的进口相连接;原料液收集箱通过管线分别与原料液腔A的出口和原料液腔B的出口相连接;水箱通过管线分别与原料液腔A的进口和原料液腔B的进口相连接;水箱通过管线分别与原料液腔A的出口和原料液腔B的出口相连接;水箱通过管线分别与汲取液腔A的进口和汲取液腔B的进口相连接;水箱通过管线分别与汲取液腔A的出口和原料液腔B的出口相连接;汲取液再生装置的进口通过管线分别与汲取液腔A的出口和汲取液腔B的出口相连接;汲取液再生装置的出口通过管线与汲取液供料箱的进口相连接;汲取液供料箱的出口通过管线分别与汲取液腔A的进口和汲取液腔B的进口相连接;汲取液再生装置通过管线与水箱相连接，管线上设有支路;水箱通过管线与原料液供料箱相连接。
进一步，所述的原料液腔A与原料液腔B并联连接，汲取液腔A与汲取液腔B并联连接。
进一步，所述的正渗透装置A包括原料液腔A、汲取液腔A和正渗透膜。
进一步，所述的正渗透装置B包括原料液腔B、汲取液腔B和正渗透膜。
进一步，所述的汲取液再生装置14包括反渗透膜组件及反渗透膜。
进一步，所述的原料液为高盐有机废水，包括油田含油废水、含聚采出水以及反渗透浓水等。
进一步，所述的汲取液为无机盐溶液或海水。
本发明具有以下优点:
(1)正渗透技术直接用于高盐有机废水处理，预处理过程简单，能有效减少成本，缩短工艺流程，可作为反渗透浓水以及高盐有机废水的深度处理工艺;
(2)该系统中汲取液浓缩后得到的水为纯水，可达到饮用水标准，直接饮用，实现废水零排放，节能环保;
(3)该系统反冲洗所需要的水可直接采用汲取液浓缩脱出的少部分水，无需外接纯水，可循环利用，节约成本;
(4)该系统包括两台正渗透装置，操作过程中一运一备，一台正渗透装置正常处理高盐有机废水时，对另一台装置进行反冲洗，可保证工艺的连续性;
(5)汲取液被稀释后，通过反渗透装置进行浓缩处理，可实现汲取液的循环利用，汲取液脱出的水少部分用来对正渗透装置进行反冲洗，大部分进行回收利用。
