申请日2016.11.16
公开(公告)日2017.05.10
IPC分类号C02F1/72; C02F1/78; C02F1/00
摘要
本发明涉及一种工业废水催化氧化设备，尤其涉及一种基于物联网的工业废水催化氧化设备。本发明要解决的技术问题是提供一种工业废水与氧化剂和臭氧混合充分的基于物联网的工业废水催化氧化设备。为了解决上述技术问题，本发明提供了这样一种基于物联网的工业废水催化氧化设备，包括有机架、氧化瓶、出料管、第一电控阀、进气软管、第二电控阀、移动板、第一弹簧、第一进料管、第二进料管等;出料管上设有第一电控阀，氧化瓶左侧下部开有第一小孔，第一小孔内设有进气软管。本发明通过滤网可以有效地过滤掉工业废水内的杂质，还可以通过移动板的上下移动使工业废水和氧化剂充分混合，增加工业废水的氧化效率。
权利要求书

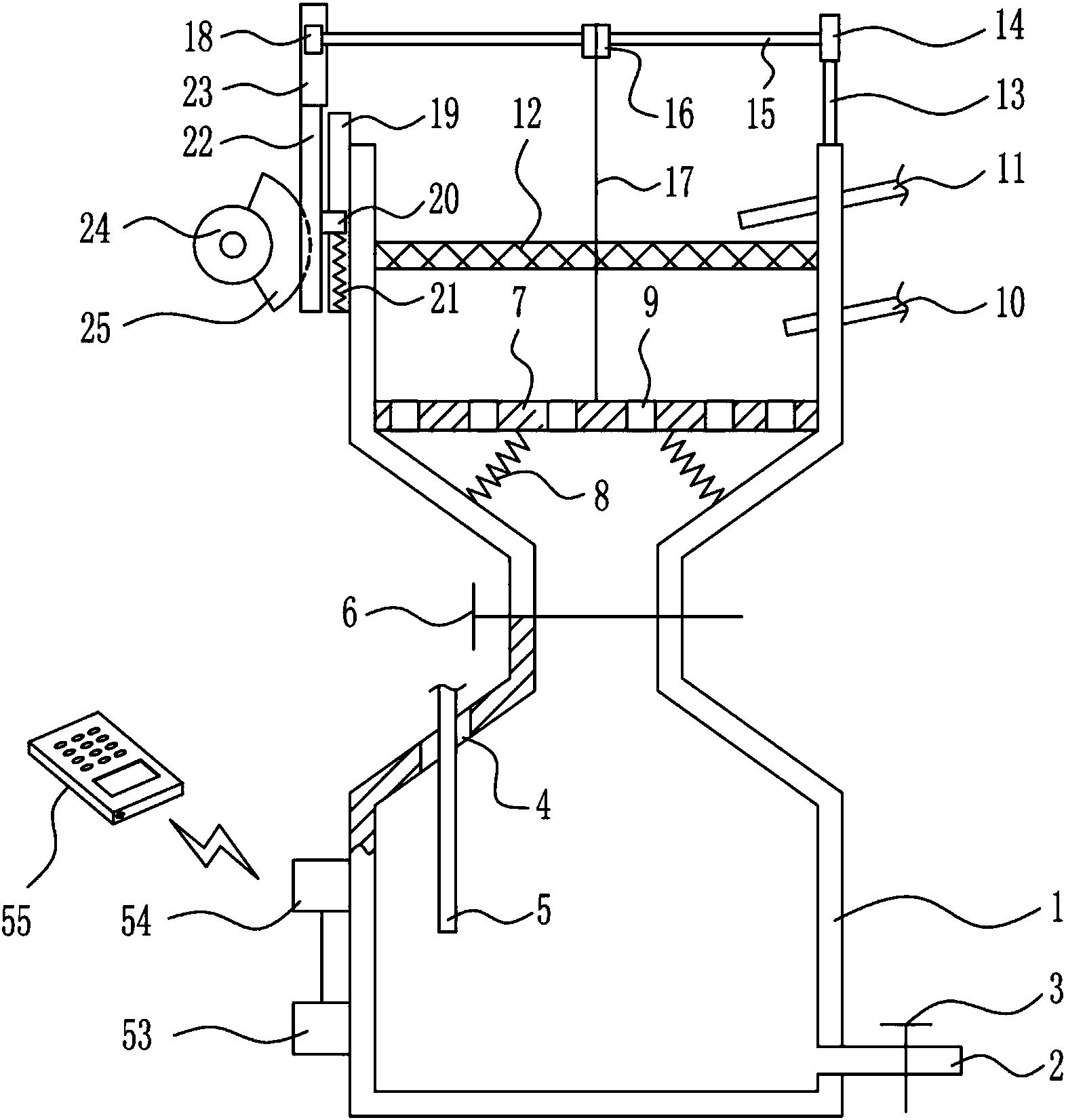

1.一种基于物联网的工业废水催化氧化设备，其特征在于，包括有机架、氧化瓶(1)、出料管(2)、第一电控阀(3)、进气软管(5)、第二电控阀(6)、移动板(7)、第一弹簧(8)、第一进料管(10)、第二进料管(11)、滤网(12)、第一支杆(13)、轴承座(14)、第一转杆(15)、第一绕线轮(16)、第一拉绳(17)、第一齿轮(18)、第一滑轨(19)、第一滑块(20)、第二弹簧(21)、第一齿条(22)、第二齿条(23)、电机(24)、扇形齿轮(25)、控制器(53)、无线信号收发装置(54)和控制终端(55);氧化瓶(1)右侧下部通过法兰连接的方式连接有出料管(2)，出料管(2)上设有第一电控阀(3)，氧化瓶(1)左侧下部开有第一小孔(4)，第一小孔(4)内设有进气软管(5)，氧化瓶(1)左侧通过螺钉连接的方式连接有控制器(53)，氧化瓶(1)左侧通过螺钉连接的方式连接有无线信号收发装置(54)，无线信号收发装置(54)位于控制器(53)上方，无线信号收发装置(54)与控制器(53)连接，无线信号收发装置(54)通过无线信号与控制终端(55)连接，第一电控阀(3)与控制器(53)连接，氧化瓶(1)中部设有第二电控阀(6)，第二电控阀(6)与控制器(53)连接，氧化瓶(1)内上部设有移动板(7)，移动板(7)左右两侧分别与氧化瓶(1)左右两侧接触，移动板(7)上均匀地开有第二小孔(9)，移动板(7)底部左右两侧与氧化瓶(1)内左右两侧通过挂钩连接的方式连接有第一弹簧(8)，氧化瓶(1)右侧上部通过法兰连接的方式连接有第一进料管(10)，氧化瓶(1)右侧上部通过法兰连接的方式连接有第二进料管(11)，第二进料管(11)位于第一进料管(10)上方，氧化瓶(1)内上部设有滤网(12)，第二进料管(11)位于滤网(12)上方，氧化瓶(1)右侧顶部焊接连接有第一支杆(13)，第一支杆(13)上部通过螺钉连接的方式连接有轴承座(14)，轴承座(14)的轴承上通过过盈连接的方式连接有第一转杆(15)，第一转杆(15)中部通过过盈连接的方式连接有第一绕线轮(16)，第一绕线轮(16)上绕有第一拉绳(17)，第一拉绳(17)末端通过挂钩连接的方式与移动板(7)连接，第一转杆(15)右部通过过盈连接的方式连接有第一齿轮(18)，氧化瓶(1)左侧上部通过螺栓连接的方式连接有第一滑轨(19)，第一滑轨(19)上滑动式连接有第一滑块(20)，第一滑块(20)与第一滑轨(19)配合，第一滑块(20)底部与第一滑轨(19)之间通过挂钩连接的方式连接有第二弹簧(21)，第一滑块(20)左侧粘接连接有第一齿条(22)，第一齿条(22)顶部通过螺栓连接的方式连接有第二齿条(23)，第二齿条(23)与第一齿轮(18)啮合，机架上通过螺栓连接的方式连接有电机(24)，电机(24)的输出轴上通过过盈连接的方式连接有扇形齿轮(25)，扇形齿轮(25)与第一齿条(22)啮合。
2.根据权利要求1所述的一种基于物联网的工业废水催化氧化设备，其特征在于，还包括有第二转杆(26)、第一皮带轮(27)、第二支杆(28)、第二皮带轮(29)、平皮带(30)、椭圆轮(31)、导向板(32)、第三弹簧(34)、撞块(35)和移动杆(36)，电机(24)上的输出轴通过联轴器连接有第二转杆(26)，第二转杆(26)上通过过盈连接的方式连接有第一皮带轮(27)，机架上通过第二支杆(28)连接有第二皮带轮(29)，第二皮带轮(29)可转动，第二皮带轮(29)和第一皮带轮(27)之间通过平皮带(30)传动，第二支杆(28)上通过过盈连接的方式连接有椭圆轮(31)，椭圆轮(31)位于第二皮带轮(29)后侧，氧化瓶(1)左侧上部焊接连接有导向板(32)，导向板(32)上开有导向孔(33)，导向板(32)右侧通过挂钩连接的方式连接有第三弹簧(34)，第三弹簧(34)末端通过挂钩连接的方式连接有撞块(35)，撞块(35)左侧粘接连接有移动杆(36)，移动杆(36)穿过导向孔(33)，第三弹簧(34)缠绕在移动杆(36)上，移动杆(36)左端与椭圆轮(31)接触。
3.根据权利要求2所述的一种基于物联网的工业废水催化氧化设备，其特征在于，还包括有第三支杆(37)、第二滑轨(38)、第四支杆(39)、气缸(40)、第二滑块(41)、第三齿条(42)、第五支杆(43)、第二齿轮(44)、连接杆(45)、第二绕线轮(46)、第二拉绳(47)、滚轮(48)、第六支杆(49)和第四弹簧(58)，进气软管(5)左侧下部与氧化瓶(1)之间通过挂钩连接的方式连接有第四弹簧(58)，氧化瓶(1)右侧中部通过第三支杆(37)焊接连接有第二滑轨(38)，第二滑轨(38)上滑动式连接有第二滑块(41)，第二滑块(41)与第二滑轨(38)配合，第二滑块(41)底部粘接连接有第三齿条(42)，第二滑轨(38)底部右侧通过第四支杆(39)焊接连接有气缸(40)，气缸(40)上的伸缩杆与第三齿条(42)连接，氧化瓶(1)右侧中部通过第五支杆(43)焊接连接有第二齿轮(44)，第二齿轮(44)位于第二滑轨(38)下方，第二齿轮(44)可转动，第二齿轮(44)与第三齿条(42)啮合，第二齿轮(44)上通过连接杆(45)过盈连接有第二绕线轮(46)，第二绕线轮(46)上绕有第二拉绳(47)，第二拉绳(47)穿过氧化瓶(1)，氧化瓶(1)内右侧下部通过第六支杆(49)焊接连接有滚轮(48)，滚轮(48)可转动，第二拉绳(47)绕过滚轮(48)，第二拉绳(47)末端通过挂钩连接的方式与进气软管(5)连接。
4.根据权利要求3所述的一种基于物联网的工业废水催化氧化设备，其特征在于，还包括有第三滑轨(50)、第三滑块(51)和搅拌板(52)，氧化瓶(1)内中部通过螺栓连接的方式连接有第三滑轨(50)，第三滑轨(50)上滑动式连接有第三滑块(51)，第三滑块(51)与第三滑轨(50)配合，第三滑块(51)左侧焊接连接有搅拌板(52)，第三滑块(51)与第二拉绳(47)连接。
5.根据权利要求4所述的一种基于物联网的工业废水催化氧化设备，其特征在于，搅拌板(52)上开有第三小孔(56)，第三小孔(56)在搅拌板(52)上为均匀布置，第三小孔(56)剖面形状为S形，第三小孔(56)穿透搅拌板(52)，相邻第三小孔(56)间的距离为8厘米，第三小孔(56)的形状符合正弦函数图像的形状。
6.根据权利要求5所述的一种基于物联网的工业废水催化氧化设备，其特征在于，还包括有弹性件(57)，撞块(35)右侧粘接连接有弹性件(57)，弹性件(57)材质为橡胶，弹性件(57)厚度为3厘米，弹性件(57)长度与撞块(35)长度相同，弹性件(57)宽度与撞块(35)宽度相同，弹性件(57)形状为长方体形。
7.根据权利要求6所述的一种基于物联网的工业废水催化氧化设备，其特征在于，移动板(7)材质为镍合金，移动板(7)形状为长方体形，移动板(7)左侧与氧化瓶(1)内左侧接触，移动板(7)右侧与氧化瓶(1)内右侧接触，移动板(7)上开有第二小孔(9)，第二小孔(9)均匀地设置在移动板(7)上。
8.根据权利要求7所述的一种基于物联网的工业废水催化氧化设备，其特征在于，导向板(32)形状为L形，导向板(32)右端面与氧化瓶(1)左侧焊接连接，导向板(32)上开有导向孔(33)，导向板(32)右侧通过挂钩连接的方式连接有第三弹簧(34)，导向板(32)材质为不锈钢，导向板(32)的竖直边与导向板(32)的水平边长度相同。
9.根据权利要求8所述的一种基于物联网的工业废水催化氧化设备，其特征在于，氧化瓶(1)材质为镍合金，氧化瓶(1)分为上中下三部分，氧化瓶(1)上部与下部体积相同，且氧化瓶(1)的上部与下部以中部的中轴为对称轴对称设置，氧化瓶(1)中部设有第二电控阀(6)，氧化瓶(1)下部右侧通过法兰连接的方式连接有出料管(2)。
说明书
一种基于物联网的工业废水催化氧化设备
技术领域
本发明涉及一种工业废水催化氧化设备，尤其涉及一种基于物联网的工业废水催化氧化设备。
背景技术
随着社会的进步，工业化发展越来越发达，随之而来工业污染也越来越严重，造成环境污染后果十分严重，尤其是其中含有大量难降解的有机污染物(如印染退浆中的PVA)，高色度有机物废水，某些含有致癌物质和剧毒物质废水(如化工废水中的苯并芘等)，因其难以生物降解处理和废水色度高，气味刺鼻，致癌致畸，污染严重。给人类的生产和生活带来极大的困扰，而且该类难降解的有机废水的污染物去除难度大，而且去除难度大，处理费用高，系统投资巨大，这也给我们产生此类污染废水的企业造成极大的困扰，也给环境造成极大的恶劣后果。
中国专利CN104649491A针对已有的处理能耗大、维护成本高的问题，公开了一种工业废水催化氧化工艺，其通过第一步，将检测后的工业废水泵至混合器中，再加入氧化剂至所述混合器中使工业废水与氧化剂混合，工业废水与氧化剂反应后的混合废水经过滤器过滤该混合废水中的非溶解性污染物和反应产物;第二步，将第一步中所述经过滤器过滤后的混合废水输送至紫外线催化箱中进行催化氧化，实现除去混合废水中的高色度、有毒致癌有机物，得到催化氧化后的处理后废水;第三步，将第二步中所述处理后废水排放至后续处理模块中的方式，克服了处理能耗大、维护成本高的问题，但由于却少混合氧化剂和工业废水的装置，从而会导致工业废水与氧化剂和臭氧混合不充分的问题。
综上，目前需要研发一种工业废水与氧化剂和臭氧混合充分的基于物联网的工业废水催化氧化设备，来克服现有技术中工业废水与氧化剂和臭氧混合不充分的缺点。
发明内容
(1)要解决的技术问题
本发明为了克服现有技术中工业废水与氧化剂和臭氧混合不充分的缺点，本发明要解决的技术问题是提供一种工业废水与氧化剂和臭氧混合充分的基于物联网的工业废水催化氧化设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种基于物联网的工业废水催化氧化设备，包括有机架、氧化瓶、出料管、第一电控阀、进气软管、第二电控阀、移动板、第一弹簧、第一进料管、第二进料管、滤网、第一支杆、轴承座、第一转杆、第一绕线轮、第一拉绳、第一齿轮、第一滑轨、第一滑块、第二弹簧、第一齿条、第二齿条、电机、扇形齿轮、控制器、无线信号收发装置和控制终端;氧化瓶右侧下部通过法兰连接的方式连接有出料管，出料管上设有第一电控阀，氧化瓶左侧下部开有第一小孔，第一小孔内设有进气软管，氧化瓶左侧通过螺钉连接的方式连接有控制器，氧化瓶左侧通过螺钉连接的方式连接有无线信号收发装置，无线信号收发装置位于控制器上方，无线信号收发装置与控制器连接，无线信号收发装置通过无线信号与控制终端连接，第一电控阀与控制器连接，氧化瓶中部设有第二电控阀，第二电控阀与控制器连接，氧化瓶内上部设有移动板，移动板左右两侧分别与氧化瓶左右两侧接触，移动板上均匀地开有第二小孔，移动板底部左右两侧与氧化瓶内左右两侧通过挂钩连接的方式连接有第一弹簧，氧化瓶右侧上部通过法兰连接的方式连接有第一进料管，氧化瓶右侧上部通过法兰连接的方式连接有第二进料管，第二进料管位于第一进料管上方，氧化瓶内上部设有滤网，第二进料管位于滤网上方，氧化瓶右侧顶部焊接连接有第一支杆，第一支杆上部通过螺钉连接的方式连接有轴承座，轴承座的轴承上通过过盈连接的方式连接有第一转杆，第一转杆中部通过过盈连接的方式连接有第一绕线轮，第一绕线轮上绕有第一拉绳，第一拉绳末端通过挂钩连接的方式与移动板连接，第一转杆右部通过过盈连接的方式连接有第一齿轮，氧化瓶左侧上部通过螺栓连接的方式连接有第一滑轨，第一滑轨上滑动式连接有第一滑块，第一滑块与第一滑轨配合，第一滑块底部与第一滑轨之间通过挂钩连接的方式连接有第二弹簧，第一滑块左侧粘接连接有第一齿条，第一齿条顶部通过螺栓连接的方式连接有第二齿条，第二齿条与第一齿轮啮合，机架上通过螺栓连接的方式连接有电机，电机的输出轴上通过过盈连接的方式连接有扇形齿轮，扇形齿轮与第一齿条啮合。
优选地，还包括有第二转杆、第一皮带轮、第二支杆、第二皮带轮、平皮带、椭圆轮、导向板、第三弹簧、撞块和移动杆，电机上的输出轴通过联轴器连接有第二转杆，第二转杆上通过过盈连接的方式连接有第一皮带轮，机架上通过第二支杆连接有第二皮带轮，第二皮带轮可转动，第二皮带轮和第一皮带轮之间通过平皮带传动，第二支杆上通过过盈连接的方式连接有椭圆轮，椭圆轮位于第二皮带轮后侧，氧化瓶左侧上部焊接连接有导向板，导向板上开有导向孔，导向板右侧通过挂钩连接的方式连接有第三弹簧，第三弹簧末端通过挂钩连接的方式连接有撞块，撞块左侧粘接连接有移动杆，移动杆穿过导向孔，第三弹簧缠绕在移动杆上，移动杆左端与椭圆轮接触。
优选地，还包括有第三支杆、第二滑轨、第四支杆、气缸、第二滑块、第三齿条、第五支杆、第二齿轮、连接杆、第二绕线轮、第二拉绳、滚轮、第六支杆和第四弹簧，进气软管左侧下部与氧化瓶之间通过挂钩连接的方式连接有第四弹簧，氧化瓶右侧中部通过第三支杆焊接连接有第二滑轨，第二滑轨上滑动式连接有第二滑块，第二滑块与第二滑轨配合，第二滑块底部粘接连接有第三齿条，第二滑轨底部右侧通过第四支杆焊接连接有气缸，气缸上的伸缩杆与第三齿条连接，氧化瓶右侧中部通过第五支杆焊接连接有第二齿轮，第二齿轮位于第二滑轨下方，第二齿轮可转动，第二齿轮与第三齿条啮合，第二齿轮上通过连接杆过盈连接有第二绕线轮，第二绕线轮上绕有第二拉绳，第二拉绳穿过氧化瓶，氧化瓶内右侧下部通过第六支杆焊接连接有滚轮，滚轮可转动，第二拉绳绕过滚轮，第二拉绳末端通过挂钩连接的方式与进气软管连接。
优选地，还包括有第三滑轨、第三滑块和搅拌板，氧化瓶内中部通过螺栓连接的方式连接有第三滑轨，第三滑轨上滑动式连接有第三滑块，第三滑块与第三滑轨配合，第三滑块左侧焊接连接有搅拌板，第三滑块与第二拉绳连接。
优选地，搅拌板上开有第三小孔，第三小孔在搅拌板上为均匀布置，第三小孔剖面形状为S形，第三小孔穿透搅拌板，相邻第三小孔间的距离为8厘米，第三小孔的形状符合正弦函数图像的形状。
优选地，还包括有弹性件，撞块右侧粘接连接有弹性件，弹性件材质为橡胶，弹性件厚度为3厘米，弹性件长度与撞块长度相同，弹性件宽度与撞块宽度相同，弹性件形状为长方体形。
优选地，移动板材质为镍合金，移动板形状为长方体形，移动板左侧与氧化瓶内左侧接触，移动板右侧与氧化瓶内右侧接触，移动板上开有第二小孔，第二小孔均匀地设置在移动板上。
优选地，导向板形状为L形，导向板右端面与氧化瓶左侧焊接连接，导向板上开有导向孔，导向板右侧通过挂钩连接的方式连接有第三弹簧，导向板材质为不锈钢，导向板的竖直边与导向板的水平边长度相同。
优选地，氧化瓶材质为镍合金，氧化瓶分为上中下三部分，氧化瓶上部与下部体积相同，且氧化瓶的上部与下部以中部的中轴为对称轴对称设置，氧化瓶中部设有第二电控阀，氧化瓶下部右侧通过法兰连接的方式连接有出料管。
工作原理：当需要氧化工业废水时，工作人员通过第一进料管加入工业废水，经滤网的作用可以过滤掉工业废水内较大的杂质，通过第二进料管加入氧化剂，同时工作人员按动控制终端上控制电机的按钮，将信号发送至无线信号收发装置，无线信号收发装置将信号反馈至控制器，控制器控制电机顺时针转动，带动扇形齿轮顺时针转动，因为扇形齿轮与第一齿条啮合，所以扇形齿轮顺时针转动使第一齿条向下移动，第二弹簧压缩，当扇形齿轮转动一定角度后，第一齿轮在第二弹簧的作用下向上移动，当扇形齿轮再次与第一齿条啮合时，第一齿条再次向下移动，电机不断地顺时针转动，使第一齿条不断地上下移动，因为第一齿条顶部通过螺栓连接的方式连接有第二齿条，又因为第二齿条与第一齿轮啮合，所以当第二齿条向下移动时，带动第一齿轮顺时针转动，从而带动第一转杆顺时针转动，第一绕线轮也随之顺时针转动，收第一拉绳，第一弹簧拉伸，移动板向上移动，当第二齿条向上移动时，带动第一齿轮逆时针转动，从而带动第一转杆逆时针转动，第一绕线轮也随之逆时针转动，放第一拉绳，在第一弹簧的作用下使移动板向下移动，第二齿条不断地上下移动，使移动板不断地上下移动，过滤掉工业废水中的杂质，还可以使工业废水与氧化剂充分地混合，氧化工业废水。当氧化瓶内的有一定量的工业废水后，停工作人员止向氧化瓶内加入工业废水和氧化剂，并工作人员按动控制终端上控制电机的按钮，将信号发送至无线信号收发装置，无线信号收发装置将信号反馈至控制器，控制器控制电机关闭。工作人员按动控制终端上控制第二电控阀的按钮，将信号发送至无线信号收发装置，无线信号收发装置将信号反馈至控制器，控制器控制第二电控阀打开，使氧化瓶内上部的工业废水进入到氧化瓶内下部，同时工作人员通过进气软管将臭氧通入到氧化瓶内下部，臭氧可以加速工业废水的氧化速度，还可以为工业废水消毒，当氧化瓶内上部的工业废水全部进入到氧化瓶下部后，工作人员按动控制终端上控制第二电控阀的按钮，将信号发送至无线信号收发装置，无线信号收发装置将信号反馈至控制器，控制器控制第二电控阀关闭。一段时间后，工作人员按动控制终端上控制第一电控阀的按钮，将信号发送至无线信号收发装置，无线信号收发装置将信号反馈至控制器，控制器控制第一电控阀打开，并停止加向氧化瓶内加入臭氧，取出氧化瓶内氧化好的工业废水，当氧化瓶内的工业废水全部取出后，工作人员按动控制终端上控制第一电控阀的按钮，将信号发送至无线信号收发装置，无线信号收发装置将信号反馈至控制器，控制器控制第一电控阀关闭。重复上述动作可以连续氧化工业废水。
因为还包括有第二转杆、第一皮带轮、第二支杆、第二皮带轮、平皮带、椭圆轮、导向板、第三弹簧、撞块和移动杆，电机上的输出轴通过联轴器连接有第二转杆，第二转杆上通过过盈连接的方式连接有第一皮带轮，机架上通过第二支杆焊接连接有第二皮带轮，第二皮带轮可转动，第二皮带轮和第一皮带轮之间通过平皮带传动，第二支杆上通过过盈连接的方式连接有椭圆轮，椭圆轮位于第二皮带轮后侧，氧化瓶左侧上部焊接连接有导向板，导向板上开有导向孔，导向板右侧通过挂钩连接的方式连接有第三弹簧，第三弹簧末端通过挂钩连接的方式连接有撞块，撞块左侧粘接连接有移动杆，移动杆穿过导向孔，第三弹簧缠绕在移动杆上，移动杆左端与椭圆轮接触，电机顺时针转动，带动第一皮带轮顺时针转动，通过平皮带的作用，带动第二皮带轮顺时针转动，从而带动椭圆轮顺时针转动，当椭圆轮的远端与移动杆接触时，撞块撞击氧化瓶，第三弹簧压缩，当椭圆轮的近端与移动杆接触时，在第三弹簧的作用下使撞块复位，电机不断地顺时针转动，使撞块不断地撞击氧化瓶，防止杂质堵塞滤网和移动板，增加过滤效果。
因为还包括有第三支杆、第二滑轨、第四支杆、气缸、第二滑块、第三齿条、第五支杆、第二齿轮、连接杆、第二绕线轮、第二拉绳、滚轮、第六支杆和第四弹簧，进气软管左侧下部与氧化瓶之间通过挂钩连接的方式连接有第四弹簧，氧化瓶右侧中部通过第三支杆焊接连接有第二滑轨，第二滑轨上滑动式连接有第二滑块，第二滑块与第二滑轨配合，第二滑块底部粘接连接有第三齿条，第二滑轨底部右侧通过第四支杆焊接连接有气缸，气缸上的伸缩杆与第三齿条连接，氧化瓶右侧中部通过第五支杆焊接连接有第二齿轮，第二齿轮位于第二滑轨下方，第二齿轮可转动，第二齿轮与第三齿条啮合，第二齿轮上通过连接杆过盈连接有第二绕线轮，第二绕线轮上绕有第二拉绳，第二拉绳穿过氧化瓶，氧化瓶内右侧下部通过第六支杆焊接连接有滚轮，滚轮可转动，第二拉绳绕过滚轮，第二拉绳末端通过挂钩连接的方式与进气软管连接，当氧化工业废水时，工作人员按动控制终端上控制气缸的按钮，将信号发送至无线信号收发装置，无线信号收发装置将信号反馈至控制器，控制器控制伸长，带动第三齿条向左移动，因为第三齿条与第二齿轮啮合，所以第三齿条向左移动使第二齿轮逆时针转动，带动第二绕线轮逆时针转动，收第二拉绳，带动进气软管逆时针摆动，第四弹簧拉伸，当气缸伸长到一定程度后，再控制气缸缩短，带动第三齿条向右移动，因为第三齿条与第二齿轮啮合，所以第三齿条向右移动使第二齿轮顺时针转动，带动第二绕线轮顺时针转动，放第二拉绳，通过第四弹簧的作用使进气软管复位，控制气缸不断地伸长和缩短交替转动，使进气软管不断地摆动，可以使臭氧与工业废水充分地接触，增加氧化和消毒效果。
因为还包括有第三滑轨、第三滑块和搅拌板，氧化瓶内中部通过螺栓连接的方式连接有第三滑轨，第三滑轨上滑动式连接有第三滑块，第三滑块与第三滑轨配合，第三滑块左侧焊接连接有搅拌板，第三滑块与第二拉绳连接，随着第二拉绳的收放，使第三滑块不断地上下移动，搅拌板也随之不断地上下移动，搅动氧化瓶内的工业废水，增加氧化消毒效果。
因为搅拌板上开有第三小孔，第三小孔在搅拌板上为均匀布置，第三小孔剖面形状为S形，第三小孔穿透搅拌板，相邻第三小孔间的距离为8厘米，第三小孔的形状符合正弦函数图像的形状，可以减轻搅拌板的质量，还可以减少搅拌板移动时的阻力。
(3)有益效果
本发明通过滤网可以有效地过滤掉工业废水内的杂质，还可以通过移动板的上下移动使工业废水和氧化剂充分混合，增加工业废水的氧化效率，本发明还通过使进气软管摆动的方式使臭氧与工业废水充分接触，增加氧化效果的同时，还可以充分地为工业废水消毒，本发明还通过使搅拌板上下移动的方式搅动工业废水，从而增加工业废水与臭氧和氧化剂的接触，使之充分混合，增加氧化效果，提高氧化效率。
