申请日2016.11.16
公开(公告)日2017.05.10
IPC分类号C02F1/46; C02F1/467
摘要
本发明公开了一种S型定向导流电化学水处理设备及水处理方法，包括箱体和门体，其中箱体侧面底部设有进水法兰，箱体顶部设有排水法兰，箱体内设若干阴极板;该设备还包括门体连接机构和门体锁定机构，所述门体连接机构设于箱体和门体顶部，门体两侧通过门体锁定机构与箱体定位连接。该设备一方面，由于相邻阴极板上溢流孔的对立设置，水流向呈S型，继而本设备的体积小，利用率大;另一方面，由于门体与箱体的连接设置，从而实现门体开启简便、易操作，且对于门体内侧的阳极板的清理及维护，方便操作;本发明所述的水处理设备体积小、水处理效果好，且门体开启方式多样，便于后期箱体内清理及护理。
权利要求书
1.一种S型定向导流电化学水处理设备，包括箱体和门体，其中箱体侧面底部设有进水法兰，箱体顶部设有排水法兰，箱体内设若干阴极板;其特征在于：该设备还包括门体连接机构和门体锁定机构，所述门体连接机构设于箱体和门体顶部，门体两侧通过门体锁定机构与箱体定位连接。
2.根据权利要求1所述的一种S型定向导流电化学水处理设备，其特征在于：所述门体连接机构包括滑动槽、横向滑动槽、滑动件、转动件、吊门支撑杆、连接件和门体挂吊件，其中，滑动槽和横向滑动槽均设于箱体顶部，且滑动槽内置滑动件，所述滑动件中央设有转动件，其中转动件与吊门支撑杆一端固定连接，吊门支撑杆另一端通过连接件与门体挂吊件连接，其中，连接件通过转动轴与吊门支撑杆可转动连接，且所述门体挂吊件固定设于门体顶部。
3.根据权利要求2所述的一种S型定向导流电化学水处理设备，其特征在于：所述横向滑动槽平行且邻近于箱体一侧面，且该侧面设有门体，所述滑动槽与横向滑动槽相互垂直。
4.根据权利要求2或3所述的一种S型定向导流电化学水处理设备，其特征在于：所述吊门支撑杆中间部位设有导向槽，且吊门支撑杆通过限位件与导向槽相互配合与横向滑动槽滑动连接。
5.根据权利要求1所述的一种S型定向导流电化学水处理设备，其特征在于：所述门体锁定机构包括法兰转盘把手、门体U型槽、转轴固定件和T型转动轴，其中，门体U型槽设于门体侧边缘，转轴固定件设于箱体与门体对应位置，且门体U型槽与转轴固定件相对应。
6.根据权利要求5所述的一种S型定向导流电化学水处理设备，其特征在于：所述T型转动轴的翼缘端与转轴固定件转动连接，T型转动轴的腹板端与法兰转盘把手螺纹连接。
7.根据权利要求1所述的一种S型定向导流电化学水处理设备，其特征在于：所述阴极板一端设有溢流孔，且相邻阴极板上的溢流孔设于对立端。
8.根据权利要求1所述的一种S型定向导流电化学水处理设备，其特征在于：所述门体内侧设有阳极板，且阳极板通过电极端子与门体固定连接。
9.根据权利要求1所述的一种S型定向导流电化学水处理设备，其特征在于：所述门体和箱体闭合部位设置有内衬密封件。
10.一种采用权利要求1所述的S型定向导流电化学水处理设备的电化学水处理方法，其特征在于：具体处理步骤为：
(1)采用如权利要求1所述的S型定向导流电化学水处理设备，由进水法兰输入处理前水源;
(2)由于相邻阴极板上的溢流孔设于对立端，需处理水源经各层阴极板的溢流孔呈S型逐层上升，且同时经相邻阴极板之间的阳极板处理;
(3)处理后的水源经排水法兰输出权利要求1所述的S型定向导流电化学水处理设备，从而完成水处理流程。
说明书
一种S型定向导流电化学水处理设备及水处理方法
技术领域
本发明涉及电化学水处理领域，具体的涉及一种S型定向导流电化学水处理设备及水处理方法。
背景技术
当前，随着我国经济的飞速发展，工厂日益增多，废水处理问题给环境控制带来了很大的治理防治阻碍，工业废水带来的环境污染日趋严重。现有技术中使用的电化学处理装置中，为了实现水处理，需要使用阴极板和阳极板之间的作用吸附垢物，或者利用其氧化作用对水进行作用处理。
对于使用阴极板和阳极板之间的作用吸附垢物的装置设备，在现有技术中，包括箱体和箱体开口处的门体，阴极板和阳极板分别安装于箱体和门体上，通过门体的开合，实现阴极板与阳极板之间的间隔到位，即通过门体的关合，将阴极板或阳极板插入到箱体内的阳极板或阴极板的间隔之中。
为了提高水处理的效果，通常尽可能的增大箱体的高度，继而可延长水处理的过程、提高水处理的能力;然而此举，一方面增大箱体体积，增大成本;另一方面，由于本类设备在运行过程中会经常打开进行清理维护，箱体高度过高，增大了清理、维护难度。
且由于门体的开合是旋转运动，而非直线插入，为了实现板的插入，就不得不将阳极板的尺寸做小，或者扩大板阳极间的间隔。在此情况下，一方面会造成空间的浪费，另一方面，由于阳极板间距离增大，和/或阳极板尺寸的减小，都会造成处理能力的减弱。
另外，本类设备在运行过程中会经常打开进行清理维护，在开闭门的方式上现有技术中都是以半开门和悬挂半开门方式，在开门机构上对于工作环境有一定的局限性，要么就很浪费材料增加自重等。
发明内容
本发明所要解决的技术问题在于提供一种S型定向导流电化学水处理设备及水处理方法，该水处理设备有效解决现有水处理设备在清理过程的不便性、水处理效果不佳、水处理效果的好差及水处理设备的大小相互矛盾等问题。
本发明所要解决的技术问题采用以下技术方案来实现：

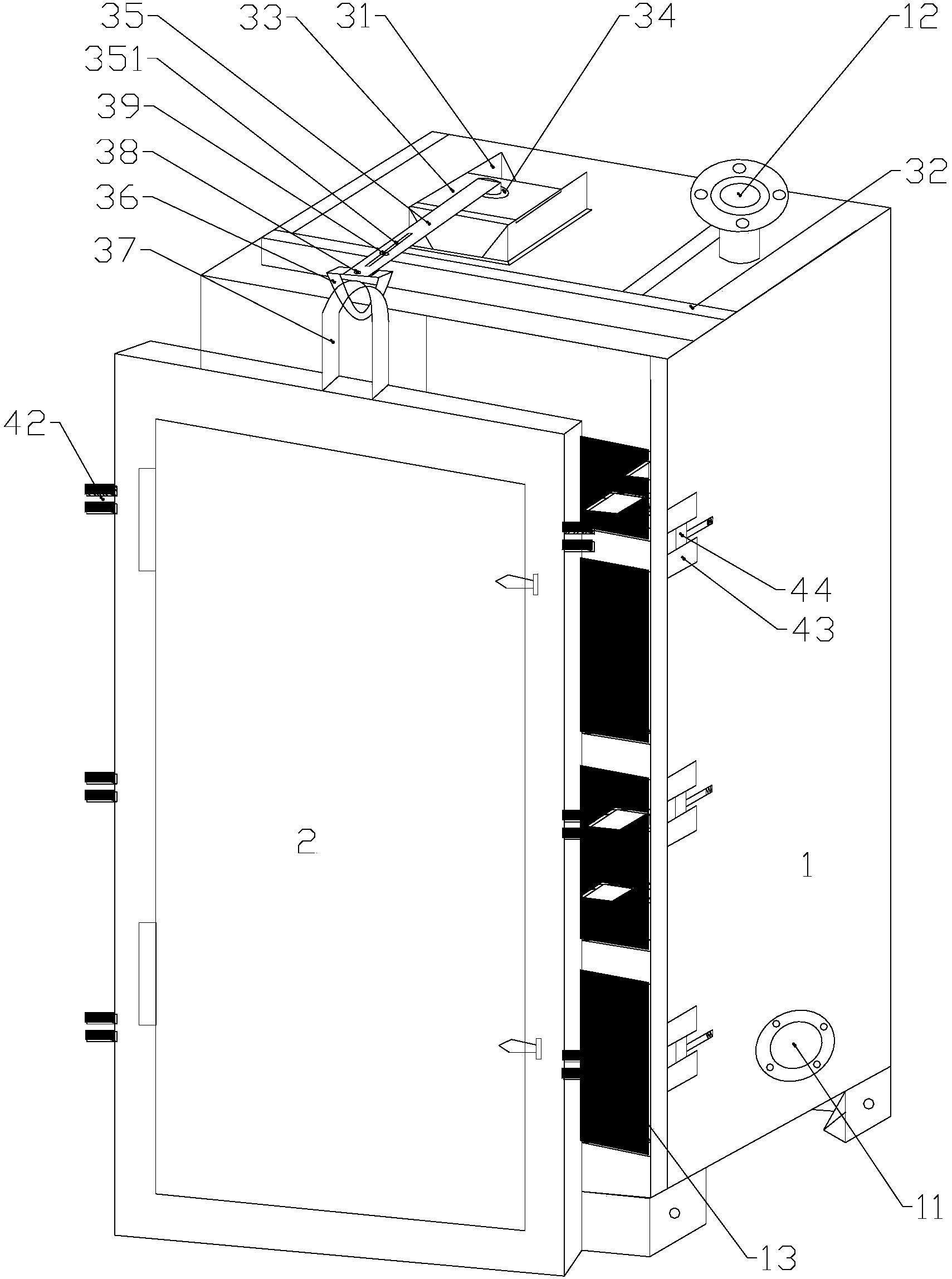

一种S型定向导流电化学水处理设备，包括箱体和门体，其中箱体侧面底部设有进水法兰，箱体顶部设有排水法兰，箱体内设若干阴极板;该设备还包括门体连接机构和门体锁定机构，所述门体连接机构设于箱体和门体顶部，门体两侧通过门体锁定机构与箱体定位连接。
本发明进一步改进在于：所述门体连接机构包括滑动槽、横向滑动槽、滑动件、转动件、吊门支撑杆、连接件和门体挂吊件，其中，滑动槽和横向滑动槽均设于箱体顶部，且滑动槽内置滑动件，所述滑动件中央设有转动件，其中转动件与吊门支撑杆一端固定连接，吊门支撑杆另一端通过连接件与门体挂吊件连接，其中，连接件通过转动轴与吊门支撑杆可转动连接，且所述门体挂吊件固定设于门体顶部。
本发明进一步改进在于：所述横向滑动槽平行且邻近于箱体一侧面，且该侧面设有门体，所述滑动槽与横向滑动槽相互垂直。
本发明进一步改进在于：所述吊门支撑杆中间部位设有导向槽，且吊门支撑杆通过限位件与导向槽相互配合与横向滑动槽滑动连接。
本发明进一步改进在于：所述门体锁定机构包括法兰转盘把手、门体U型槽、转轴固定件和T型转动轴，其中，门体U型槽设于门体侧边缘，转轴固定件设于箱体与门体对应位置，且门体U型槽与转轴固定件相对应。
本发明进一步改进在于：所述T型转动轴的翼缘端与转轴固定件转动连接，T型转动轴的腹板端与法兰转盘把手螺纹连接。
本发明进一步改进在于：所述阴极板一端设有溢流孔，且相邻阴极板上的溢流孔设于对立端。
本发明进一步改进在于：所述门体内侧设有阳极板，且阳极板通过电极端子与门体固定连接。
本发明进一步改进在于：所述门体和箱体闭合部位设置有内衬密封件。
本发明还涉及一种采用上述S型定向导流电化学水处理设备的电化学水处理方法，其具体处理步骤为：
(1)采用上述S型定向导流电化学水处理设备，由进水法兰输入处理前水源;
(2)由于相邻阴极板上的溢流孔设于对立端，需处理水源经各层阴极板的溢流孔呈S型逐层上升，且同时经相邻阴极板之间的阳极板处理;
(3)处理后的水源经排水法兰输出上述S型定向导流电化学水处理设备，从而完成水处理流程。
本发明的有益效果是：该设备通过S形定向导流系统工作，经过闭合后的阴极板和阳极板水流通过呈S形定向运动，在进水孔进水时，水由下往上通过阴极板和阳极板导流，在通过通电的阴极板和阳极板工作：阴极上产生大量OH-，在OH-参与下，阴极析出CaCO3↓(Ca2++CO32-=CaCO3↓)和Mg(OH)2↓及其他难溶性物质，通过物理吸附和分子极性运动原理直接吸附在阴极上。阳极表面生成大量活性氧化物质如O2、Cl2及O3、H2O2、Cl2、HClO，等物质进行杀菌、灭藻、除老垢。
本发明设备的门体，可实现外拉、左或右自转等开启方式，在清理污垢时可根据设置环境选择开启门体的方式;考虑内部工作的压力程度及工作环境渗水情况，本设备在门体闭合部位设置有内衬密封件，并通过门体两侧的法兰转盘把手、门体U型槽、转轴固定件和T型转动轴的结合，将门体牢牢的锁住，在产生振动等其他情况下保证稳定的工作环境。内部设置的阴极板和阳极板大大发挥了空间的利用率。
本发明所述的水处理设备体积小、水处理效果好，且门体开启方式多样，便于后期箱体内清理及护理。
