申请日2016.11.02
公开(公告)日2017.06.30
IPC分类号B01F7/18; C02F1/00; B01J19/18
摘要

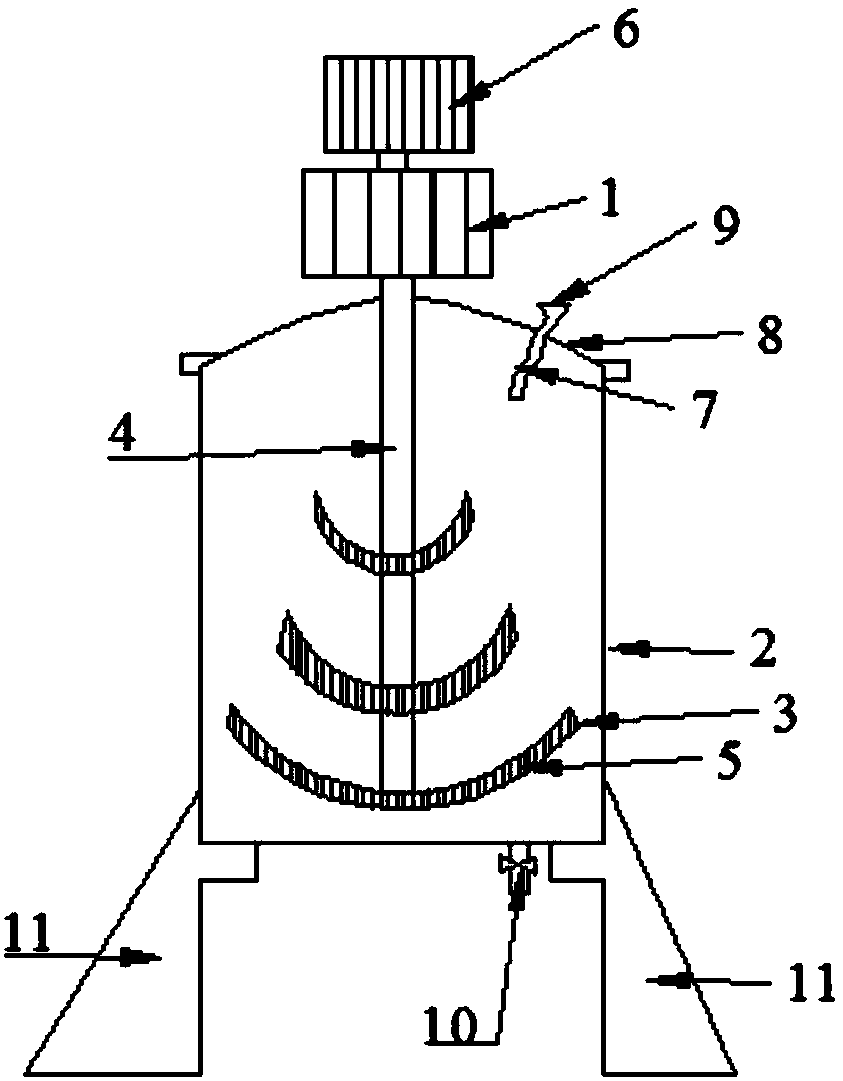

本实用新型提供了一种工业废水搅拌装置，包括反应器(2)，反应器(2)顶端设有可拆卸连接的顶盖(8)，顶盖(8)上设有旋转电机(1)，旋转电机(1)与一升降电机(6)相连，旋转电机(1)的输出轴连接一搅拌杆(4)，搅拌杆(4)伸入反应器(2)内，搅拌杆(4)上设有多个穹形搅拌板(3)，各搅拌板(3)上均设有多个通孔(5)，反应器(2)上设有进液管(7)，进液管(7)顶端设有进液漏斗(9)，反应器(2)底部设有出液开关(10)。本实用新型所述的工业废水搅拌装置能够对废水与试剂进行充分混合，能够缩短混合时间、提高混合效率，具有结构简单、混合方便、混合效率高、处理效率高等优点。
权利要求书
1.一种工业废水搅拌装置，其特征在于：包括反应器(2)，所述反应器(2)顶端设有可拆卸连接的顶盖(8)，所述顶盖(8)上设有旋转电机(1)，所述旋转电机(1)与一升降电机(6)相连，所述旋转电机(1)的输出轴连接一搅拌杆(4)，所述搅拌杆(4)伸入所述反应器(2)内，所述搅拌杆(4)上设有多个穹形搅拌板(3)，各所述搅拌板(3)上均设有多个通孔(5)，所述反应器(2)上设有进液管(7)，所述进液管(7)顶端设有进液漏斗(9)，所述反应器(2)底部设有出液开关(10)。
2.根据权利要求1所述的工业废水搅拌装置，其特征在于：所述通孔(5)均布设置。
3.根据权利要求1所述的工业废水搅拌装置，其特征在于：所述搅拌板(3)的半径由上之下逐渐增大。
4.根据权利要求1-3任一项所述的工业废水搅拌装置，其特征在于：所述通孔(5)均竖直设置，相邻所述搅拌板(3)上的通孔(5)交错设置。
5.根据权利要求1所述的工业废水搅拌装置，其特征在于：所述顶盖(8)与所述反应器(2)螺纹连接或螺栓连接。
6.根据权利要求1所述的工业废水搅拌装置，其特征在于：所述进液管(7)内壁呈锯齿状。
7.根据权利要求1所述的工业废水搅拌装置，其特征在于：所述穹形搅拌板(3)均开口向上。
8.根据权利要求1所述的工业废水搅拌装置，其特征在于：所述进液管(7)出口所在位置与所述顶盖(8)底端所在位置平齐。
9.根据权利要求1所述的工业废水搅拌装置，其特征在于：所述反应器(2)设置在底座(11)上。
说明书
一种工业废水搅拌装置
技术领域
本实用新型属于环保领域，尤其是涉及一种工业废水搅拌装置。
背景技术
随着工业化的发展，环境不断恶化，尤其是城市空气质量更是不容乐观。工业废水、生活垃圾及汽车尾气等，无时无刻不在危害着人们的健康。随着国家对环保要求越来越高，企业在工业化生产过程中所产生的废水必须要经过相应的废水处理设备处理达标后才可进行排放。
一般的废水废液处理都是采用化学工艺方法，即将各种试剂加入至废水中;在试剂加入至废水的过程中，一般需要通过搅拌的方式来使得试剂与废水进行混合。在实际的废水废液处理过程中，废水与试剂的混合均匀程度直接影响废水处理的效率以及试剂的利用率。
发明内容
有鉴于此，本实用新型旨在提出一种工业废水搅拌装置，以解决现有的废水处理装置试剂与废水的混合耗时长、处理效率低的问题。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种工业废水搅拌装置，包括反应器(2)，所述反应器(2)顶端设有可拆卸连接的顶盖(8)，所述顶盖(8)上设有旋转电机(1)，所述旋转电机(1)与一升降电机(6)相连，所述旋转电机(1)的输出轴连接一搅拌杆(4)，所述搅拌杆(4)伸入所述反应器(2)内，所述搅拌杆(4)上设有多个穹形搅拌板(3)，各所述搅拌板(3)上均设有多个通孔(5)，所述反应器(2)上设有进液管(7)，所述进液管(7)顶端设有进液漏斗(9)，所述反应器(2)底部设有出液开关(10)。
进一步的，所述通孔(5)均布设置。
进一步的，所述搅拌板(3)的半径由上之下逐渐增大。
进一步的，所述通孔(5)均竖直设置，相邻所述搅拌板(3)上的通孔(5)交错设置。
进一步的，所述顶盖(8)与所述反应器(2)螺纹连接或螺栓连接。
进一步的，所述进液管(7)内壁呈锯齿状。
进一步的，所述穹形搅拌板(3)均开口向上。
进一步的，所述进液管(7)出口所在位置与所述顶盖(8)底端所在位置平齐。
进一步的，所述反应器(2)设置在底座(11)上。
相对于现有技术，本实用新型所述的工业废水搅拌装置具有以下优势：
本实用新型所述的工业废水搅拌装置能够对废水与试剂进行充分混合，能够缩短混合时间、提高混合效率，具有结构简单、混合方便、混合效率高、处理效率高等优点;搅拌板的半径由上之下逐渐增大能够大大提高混合效果，经试验验证，混合速度大大提高，且混合阻力小，具有节能的效果。
