摘要

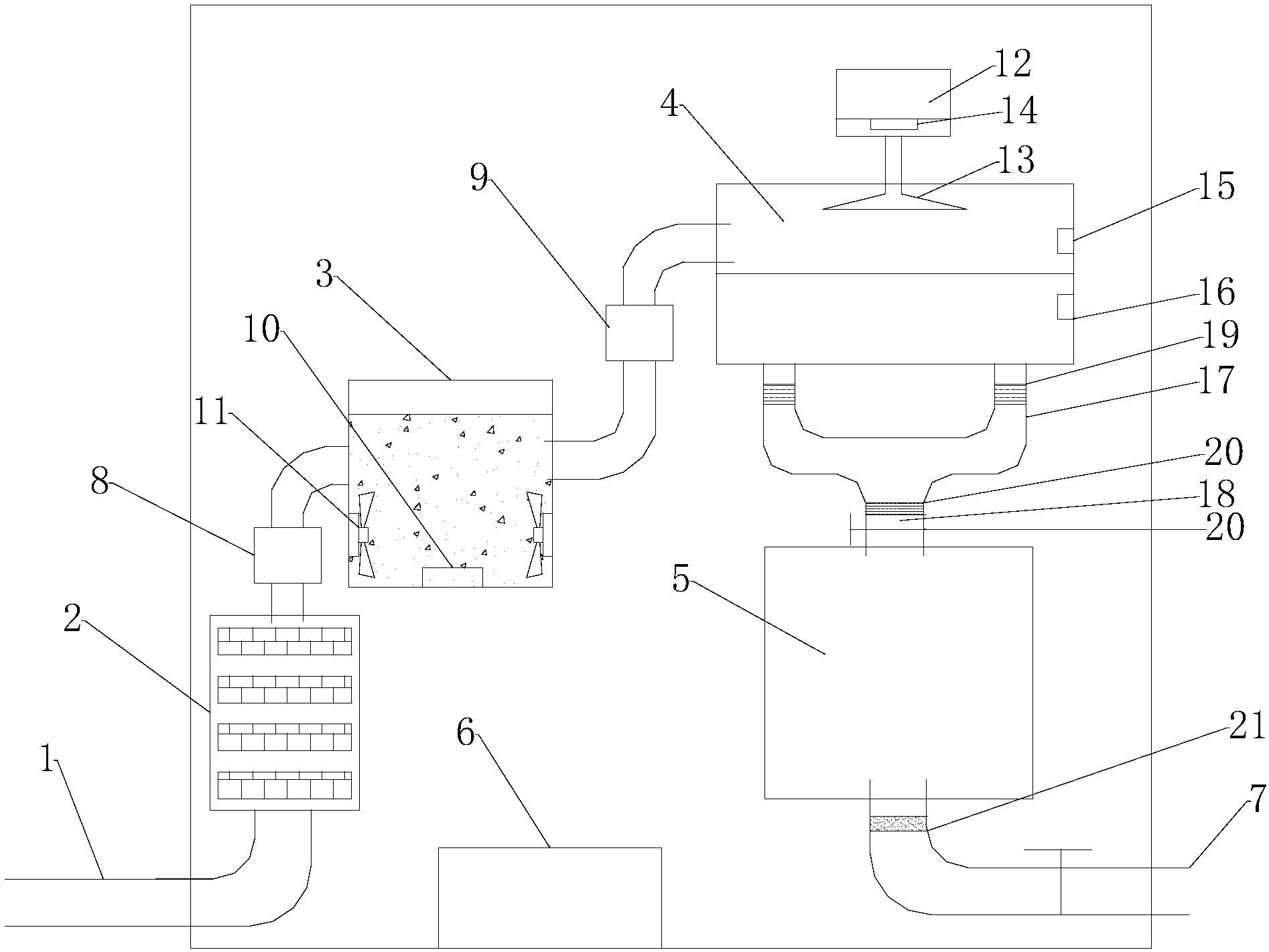

本发明提供了一种高效污水净化装置，包括进水管道、格栅机构、生物处理机构、化学处理机构、消毒机构、电机、出水管道，所述的化学处理机构通过管路与所述的生物处理机构相连，所述的化学处理机构与所述的生物处理机构之间设置有第二水泵，所述的消毒机构位于所述的化学处理机构的下方，所述的消毒机构通过与所述的化学处理之间通过排水管道相连，所述的电机位于所述的消毒机构的下方，所述的电机通过线路分别与所述第一水泵、第二水泵相连，所述的出水管道与所述的消毒机构相连。本发明所述的高效污水净化装置设置有给料装置，给料装置通过对化学处理机构内的液面的检测，来控制其给料的时间，科学合理，减少浪费。
权利要求书
1.一种高效污水净化装置，其特征在于：包括进水管道(1)、格栅机构(2)、生物处理机构(3)、化学处理机构(4)、消毒机构(5)、电机(6)、出水管道(7)，所述的进水管道(1)与所述的格栅机构(2)相连，所述的生物处理机构(3)位于所述的格栅机构(2)的上方，所述的生物处理机构(3)通过管路与所述的格栅机构(2)相连，所述的生物处理机构(3)与所述的格栅机构(2)之间设置有第一水泵(8)，所述的化学处理机构(4)位于所述的生物处理机构(3)的上方，所述的化学处理机构(4)通过管路与所述的生物处理机构(3)相连，所述的化学处理机构(4)与所述的生物处理机构(3)之间设置有第二水泵(9)，所述的消毒机构(5)位于所述的化学处理机构(4)的下方，所述的消毒机构(5)通过与所述的化学处理机构(4)之间通过排水管道相连，所述的电机(6)位于所述的消毒机构(5)的下方，所述的电机(6)通过线路分别与所述第一水泵(8)、第二水泵(9)相连，所述的出水管道(7)与所述的消毒机构(5)相连。
2.根据权利要求1所述的高效污水净化装置，其特征在于：所述的生物处理机构(3)的内侧底部设置有增氧机(10);所述的生物处理机构(3)的内侧设置有若干的搅拌器(11)。
3.根据权利要求1所述的高效污水净化装置，其特征在于：所述的化学处理机构(4)的上方设置有给料结构，所述的给料机构包括料箱(12)、喷头(13)、控制器(14)、高液位传感器(15)、低液位传感器(16)，所述的料箱(12)位于所述的化学处理机构(4)的上方，所述的喷头(13)位于所述的化学处理机构(4)的内部，所述的料箱(12)通过管路与所述的喷头(13)相连，所述的高液位传感器(15)、低液位传感器(16)均位于所述的化学处理机构(4)的内部，所述的控制器(14)位于所述的料箱(12)的一侧，所述的控制器(14)通过线路分别与所述的高液位传感器(15)、低液位传感器(16)相连。
4.根据权利要求1所述的高效污水净化装置，其特征在于：所述的排水管道包括排水主管道(18)、若干的排水支管道(17)，所述的排水支管道(17)的尾端与所述的排水主管道(18)的顶端相连通，所述的排水支管道(17)的顶端与所述的化学处理机构(4)相连，所述的排水主管道(18)的尾端与所述的消毒机构(5)相连。
5.根据权利要求4所述的高效污水净化装置，其特征在于：所述的排水支管道(17)的内部设有若干层滤网(19);所述的排水主管道(18)的内部设有填料过滤层(20)。
6.根据权利要求1所述的高效污水净化装置，其特征在于：所述的消毒机构(5)与所述的出水管道(7)之间设有悬浮泥过滤层(21)。
7.根据权利要求1所述的高效污水净化装置，其特征在于：所述的排水主管道(18)上设置有调节阀;所述的消毒机构(5)与所述的出水管道(7)之间设置有调节阀。
说明书
一种高效污水净化装置
技术领域
本发明属于污水处理领域，尤其是涉及一种高效污水净化装置。
背景技术
水资源是一种不可再生的资源，随着经济的发展和人口的增加，人类对于水资源的需求不断加大，再加上目前仍然存在对水资源的不合理开采和利用，很多地区都出现了不同程度的缺水问题。因此在生活中，如何实现水资源的节约与重复利用是我们现在急需解决的问题。
目前，污水处理已经成为环境保护的一个重要问题。现有的污水处理设备已经有很多。其中较常用的一种高效污水净化装置是由水解池，好氧池和沉淀池组成的，这种净化装置存在曝气时间长、能耗高、微生物量少、处理效果差、运行成本高、占地面积大等问题。另外，在污水处理的过程中，为了对高悬浮物污水进行处理，使其达到一定的排放或者回用要求，需要对污水进行沉淀或沉砂处理。现有的沉淀池一般都是占地面积较大的沉淀池，不仅给沉淀池的建造带来了不便，使得污水在沉淀池里停留的时间较长，污水的处理效率较低，并且维护起来也多有不便。
发明内容
有鉴于此，本发明旨在提出一种高效污水净化装置，净化效果好、净化效率高、运行成本低、占地面积小、便于维护。
为达到上述目的，本发明的技术方案是这样实现的：
一种高效污水净化装置，包括进水管道、格栅机构、生物处理机构、化学处理机构、消毒机构、电机、出水管道，所述的进水管道与所述的格栅机构相连，所述的生物处理机构位于所述的格栅机构的上方，所述的生物处理机构通过管路与所述的格栅机构相连，所述的生物处理机构与所述的格栅机构之间设置有第一水泵，所述的化学处理机构位于所述的生物处理机构的上方，所述的化学处理机构通过管路与所述的生物处理机构相连，所述的化学处理机构与所述的生物处理机构之间设置有第二水泵，所述的消毒机构位于所述的化学处理机构的下方，所述的消毒机构通过与所述的化学处理之间通过排水管道相连，所述的电机位于所述的消毒机构的下方，所述的电机通过线路分别与所述第一水泵、第二水泵相连，所述的出水管道与所述的消毒机构相连。
进一步，所述的生物处理机构的内侧底部设置有增氧机;所述的生物处理机构的内侧设置有若干的搅拌器。
进一步，所述的化学处理机构的上方设置有给料结构，所述的给料机构包括料箱、喷头、控制器、高液位传感器、低液位传感器，所述的料箱位于所述的化学处理机构的上方，所述的喷头位于所述的化学处理机构的内部，所述的料箱通过管路与所述的喷头相连，所述的高液位传感器、低液位传感器均位于所述的化学处理机构的内部，所述的控制器位于所述的料箱的一侧，所述的控制器通过线路分别与所述的高液位传感器、低液位传感器相连。
进一步，所述的排水管道包括排水主管道、若干的排水支管道，所述的排水支管道的尾端与所述的排水主管道的顶端相连通，所述的排水支管道的顶端与所述的化学处理机构相连，所述的排水主管道的尾端与所述的消毒机构相连。
进一步，所述的排水支管道的内部设有若干层滤网;所述的排水主管道上设有填料过滤层。
进一步，所述的消毒机构与所述的出水管道之间设有悬浮泥过滤层。
进一步，所述的排水主管道上设置有调节阀;所述的消毒机构与所述的出水管道之间设置有调节阀。
所述的第一水泵与第二水泵均为小型水泵。
相对于现有技术，本发明所述的高效污水净化装置具有以下优势：
(1)本发明所述的高效污水净化装置将生物处理机构设置于格栅机构上方，化学处理机构设置于生物处理机构上方，通过水泵将污水依次通过上述机构，在节省空间的同时，也可以将污水中的部分大颗粒筛除，防止其对各个机构的碰撞，避免损伤设备;消毒机构设置于化学处理机构的下方，通过重力的作用，使污水流入消毒机构中，无需使用其他设备，提高了净化效率的同时降低了运行成本。
(2)本发明所述的高效污水净化装置设置有给料装置，给料装置通过对化学处理机构内的液面的检测，来控制其给料的时间，科学合理，减少浪费。
