申请日2016.11.02
公开(公告)日2017.08.01
IPC分类号C02F3/12; B01D53/84; B01D53/72; B01D53/58; B01D53/48; C02F101/34; C02F101/16; C02F101/32
摘要
本实用新型提供了一种事故池及污水处理系统。该事故池包括：污水容纳池;盖板，盖合在污水容纳池的顶部，盖板上设置有透气装置;以及微生物生化分解层，设置在盖板的上方。通过利用具有透气装置的盖板，利于事故池中挥发性有毒有害气体从透气结构中排出，而在该盖板的上方设置微生物生化分解层，使排出的气体经过微生物的氧化分解作用分解为无毒无害气体进行排放。该事故池不仅降低了气体聚集导致的安全隐患，而且还对有害气体进行了无害化处理，符合环保要求，适合工业化推广。
权利要求书

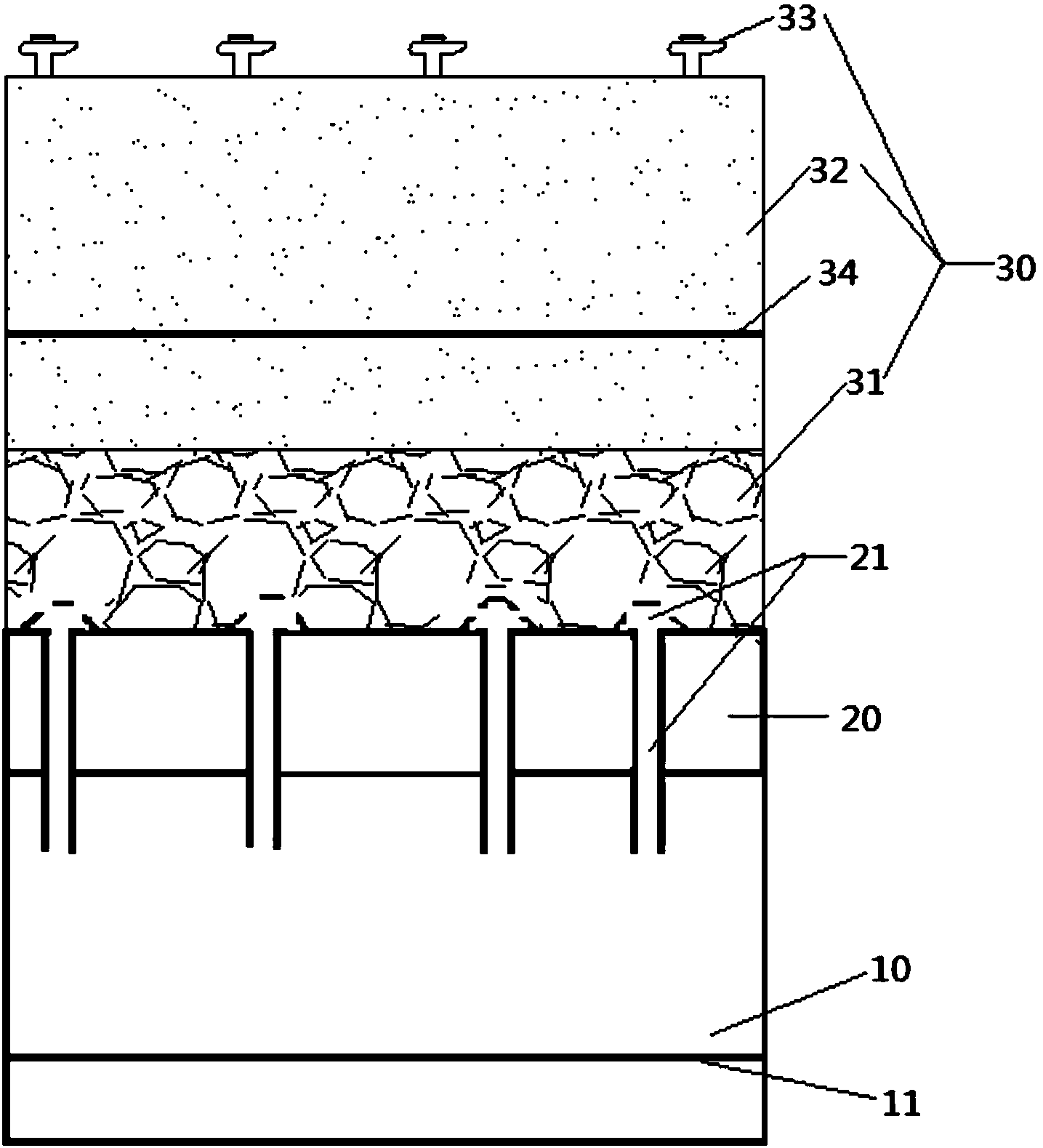

1.一种事故池，其特征在于，所述事故池包括：
污水容纳池(10);
盖板(20)，盖合在所述污水容纳池(10)的顶部，所述盖板(20)设置有透气装置(21);以及
微生物生化分解层(30)，设置在所述盖板(20)的上方;
所述透气装置(21)包括设置在所述盖板(20)中的滤孔以及与所述滤孔配套使用的长柄滤头;
所述微生物生化分解层(30)包括：
承托层(31)，设置在所述盖板(20)上;以及
生物滤床(32)，包括石英砂、活性炭颗粒以及具有微生物的土壤，所述生物滤床(32)位于所述承托层(31)的上方。
2.根据权利要求1所述的事故池，其特征在于，所述微生物生化分解层(30)还包括：用于对所述生物滤床(32)进行灌溉的灌溉设备(33)，所述灌溉设备(33)设置在所述生物滤床(32)上。
3.根据权利要求1所述的事故池，其特征在于，所述事故池还包括抽风机(40)，所述盖板(20)还设置有通风孔(22)，所述抽风机(40)的进风口与所述透气装置(21)和所述通风孔(22)相连通，所述抽风机(40)的出风口与所述微生物生化分解层(30)相连通。
4.根据权利要求3所述的事故池，其特征在于，所述微生物生化分解层(30)还包括：第一曝气装置(34)，所述第一曝气装置(34)沿水平方向设置在所述生物滤床(32)的中下部并与所述抽风机(40)的出风口相连通，以对所述抽风机(40)抽吸的气体进行曝气。
5.根据权利要求1至4中任一项所述的事故池，其特征在于，所述污水容纳池(10)还包括第二曝气装置(11)，所述第二曝气装置(11)设置在所述污水容纳池(10)底部。
6.根据权利要求5所述的事故池，其特征在于，所述第二曝气装置(11)包括：
曝气主管(111);以及
起始端与所述曝气主管(111)相连的多个一级曝气支管(1111);每个所述一级曝气支管(1111)的末端分设有至少两根二级曝气支管(1112)，每根所述二级曝气支管(1112)上间隔设有曝气孔(110)。
7.根据权利要求6所述的事故池，其特征在于，所述曝气主管(111)为两根，两根所述曝气主管(111)互为呈镜像设置，两根所述曝气主管(111)上的所述一级曝气支管(1111)和所述二级曝气支管(1112)也互为呈镜像设置。
8.根据权利要求5所述的事故池，其特征在于，所述污水容纳池(10)的底部还设有潜水泵，以将所述污水容纳池(10)中的污水提升出所述污水容纳池(10)外。
9.一种污水处理系统，所述污水处理系统包括事故池，其特征在于，所述事故池为权利要求1至8中任一项所述的事故池。
说明书
事故池及污水处理系统
技术领域
本实用新型涉及污水处理领域，具体而言，涉及一种事故池及污水处理系统。
背景技术
目前，污水事故池在实际运行过程中，残留了大量的事故应急状态高浓度COD(Chemical Oxygen Demand，化学需氧量)、废碱液，苯、酚、乙苯、甲苯、二甲醚、氨、硫化物等易挥发有毒有害物质。由于事故池就是生产发生事故时，需要将暂时排放污水的应急容纳池，在突发事故应急处理阶段，是无法进行停运检修的，而随着事故池运行时间增加，池中各种有毒有害有机物质浓缩浓度逐渐升高，挥发的毒害气体越来越多，带来了很大的安全隐患;而且这些污水中有毒有害物质长时间的积累，对后续的生化系统对活性污泥进行处理也起到一定的毒害和抑制作用。因此，如何提高事故池的运行效率称为一个棘手的技术问题。
实用新型内容
本实用新型的主要目的在于提供一种事故池及污水处理系统，以解决现有技术中的事故池中挥发的有毒气体聚集容易产生安全隐患的技术问题。
为了实现上述目的，根据本实用新型的一个方面，提供了一种事故池，该事故池包括：污水容纳池;盖板，盖合在污水容纳池的顶部，盖板设置有透气装置;以及微生物生化分解层，设置在盖板的上方。
进一步，透气装置包括设置在盖板中的滤孔以及与滤孔配套使用的长柄滤头。
进一步，微生物生化分解层包括：承托层，设置在盖板上;以及生物滤床，包括石英砂、活性炭颗粒以及具有微生物的土壤，生物滤床位于承托层的上。
进一步，微生物生化分解层还包括：用于对生物滤床进行灌溉的灌溉设备，灌溉设备设置在生物滤床上。
进一步，事故池还包括抽风机，盖板还设置有通风孔，抽风机的进风口与透气装置和通风孔相连通，抽风机的出风口与微生物生化分解层相连通。
进一步，微生物生化分解层还包括：第一曝气装置，第一曝气装置沿水平方向设置在生物滤床的中下部并与抽风机的出风口相连通，以对抽风机抽吸的气体进行曝气。
进一步，污水容纳池还包括第二曝气装置，第二曝气装置设置在污水容纳池底部。
进一步，第二曝气装置包括：曝气主管;以及起始端与曝气主管相连的多个一级曝气支管;每个一级曝气支管的末端分设有至少两根二级曝气支管，每根二级曝气支管上间隔设有曝气孔。
进一步，曝气主管为两根，两根曝气主管互为呈镜像设置，两根曝气主管上的一级曝气支管和二级曝气支管也互为呈镜像设置。
进一步，污水容纳池的底部还设有潜水泵，以将污水容纳池中的污水提升出污水容纳池外。
为了实现上述目的，根据本实用新型的一个方面，提供了一种污水处理系统，该污水处理系统包括事故池，其中，事故池为上述任一种事故池。
应用本实用新型的技术方案，通过利用具有透气装置的盖板，利于事故池中挥发性有毒有害气体从透气装置中排出，而在设有该透气装置的盖板上方设置微生物生化分解层，使排出的气体经过微生物的氧化分解作用分解为无毒无害气体进行排放。该事故池不仅降低了气体聚集导致的安全隐患，而且还对有害气体进行了无害化处理，符合环保要求，适合工业化推广。
