申请日2016.11.01
公开(公告)日2017.02.15
IPC分类号A47K11/12
摘要
本发明涉及一种施工现场可视化废水收集装置，包括小便斗，施工现场可视化废水收集装置还包括临时隔断，连接导管，桶体，万向轮，液位显示器和排水口，所述临时隔断设置在小便斗和桶体之间，连接导管穿过临时隔断将小便斗和桶体连通，所述液位显示器设置在桶体侧面，排水口位于桶体底部，万向轮设置在桶体的底面。本发明的施工现场可视化废水收集装置相比传统的临时小便处更加美观，可后场产品化生产;清理更加方便，节约用工成本，轻巧、搬移便利;更加卫生，控制异味较佳。
权利要求书
1.一种施工现场可视化废水收集装置，包括小便斗，其特征在于，施工现场可视化废水收集装置还包括临时隔断，连接导管，桶体，万向轮，液位显示器和排水口，所述临时隔断设置在小便斗和桶体之间，连接导管穿过临时隔断将小便斗和桶体连通，所述液位显示器设置在桶体侧面，排水口位于桶体底部，万向轮设置在桶体的底面。
2.如权利要求1所述的施工现场可视化废水收集装置，其特征在于，所述桶体顶部设有带盖清洗口。
3.如权利要求1所述的施工现场可视化废水收集装置，其特征在于，所述桶体侧面设有开孔，所述液位显示器设置在开孔位置。
4.如权利要求1所述的施工现场可视化废水收集装置，其特征在于，所述连接导管与小便斗的下端连通。
说明书
施工现场可视化废水收集装置
技术领域
本发明涉及建筑装饰领域，特别涉及施工现场可视化废水收集装置。
背景技术
目前，在建筑安装施工领域，对现场临时的安全文明施工要求越来越高，对于临时方便的场所要求也越来越规范。长期以来，施工现场的临时方便设施简单粗糙、臭味熏天、难以满足现场管理要求，文明施工印象大打折扣。
发明内容
本发明为了解决现有技术的问题，提供了一种成本较低，清理方便，有效控制异味的施工现场可视化废水收集装置。

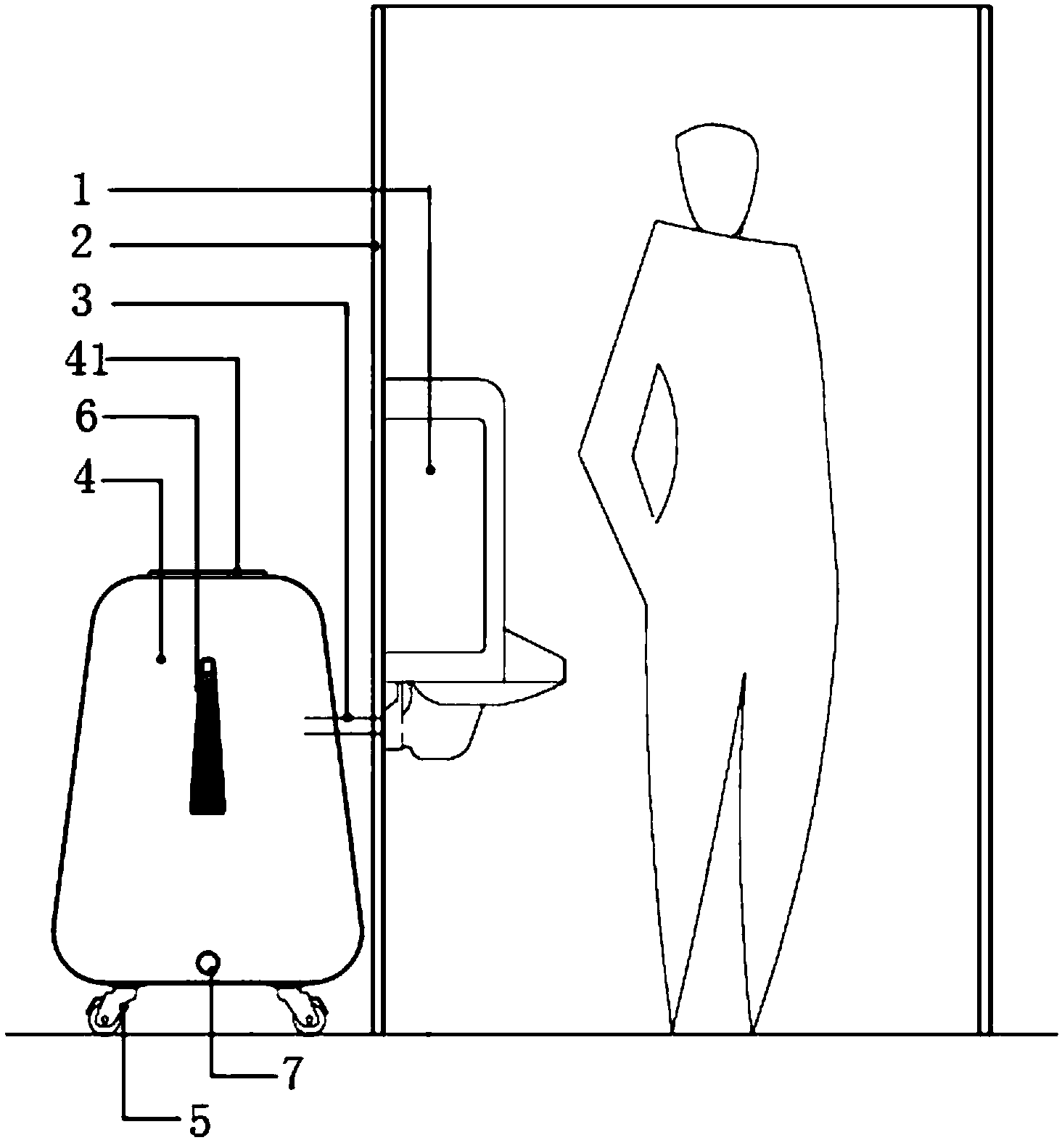

具体技术方案如下：一种施工现场可视化废水收集装置，包括小便斗，施工现场可视化废水收集装置还包括临时隔断，连接导管，桶体，万向轮，液位显示器和排水口，所述临时隔断设置在小便斗和桶体之间，连接导管穿过临时隔断将小便斗和桶体连通，所述液位显示器设置在桶体侧面，排水口位于桶体底部，万向轮设置在桶体的底面。
以下为本发明的附属技术方案。
作为优选方案，所述桶体顶部设有带盖清洗口。
作为优选方案，所述桶体侧面设有开孔，所述液位显示器设置在开孔位置。
作为优选方案，所述连接导管与小便斗的下端连通。
本发明的技术效果：本发明的施工现场可视化废水收集装置相比传统的临时小便处更加美观，可后场产品化生产;清理更加方便，节约用工成本，轻巧、搬移便利;更加卫生，控制异味较佳。
