申请日2016.11.02
公开(公告)日2017.08.08
IPC分类号C02F9/04
摘要
本实用新型公开了一种火电厂脱硫废水处理系统，包括通过管线依次连接的软化微滤装置、过滤装置、反渗透装置、均相膜ED装置、脱碳脱氨装置以及缓冲池。本实用新型所提供的火电厂脱硫废水处理系统，通过设置软化微滤装置实现废水的同质软化、澄清，有效降低了废水中钙、镁等元素的含量，降低了结垢物质对后续处理设备的影响，同时可高比例的去除火电厂脱硫废水中的硫酸根，简化了后续分盐、结晶盐的工序，降低了系统投资和成本，为实现电厂火电厂脱硫废水零排放提供了很好的条件，节约了零排放系统的投资和运行成本，具有重要的经济效益和环境效益。
权利要求书
1.一种火电厂脱硫废水处理系统，其特征在于，包括通过管线依次连接的软化微滤装置、过滤装置、反渗透装置、均相膜ED装置、脱碳脱氨装置以及缓冲池;所述软化微滤装置包括：
用于供火电厂脱硫废水进行一级同质软化的一级同质软化反应池、用于供所述火电厂脱硫废水进行一级澄清的第一管式微滤装置、用于供所述火电厂脱硫废水进行二级均质软化反应和三级均质软化反应的二/三级均质软化反应池以及用于供所述火电厂脱硫废水进行二级澄清实现固液分离的第二管式微滤装置，并且，所述一级同质软化反应池、所述第一管式微滤装置、所述二/三级均质软化反应池以及所述第二管式微滤装置通过管线依次连接。
2.根据权利要求1所述的火电厂脱硫废水处理系统，其特征在于，所述一级同质软化反应池上连接有石灰加入装置;所述二/三级均质软化反应池上连接有烟道气加入装置和碳酸钠加入装置。
3.根据权利要求2所述的火电厂脱硫废水处理系统，其特征在于，所述二/三级均质软化反应池上还连接有浓缩池，所述浓缩池与电厂内脱硫吸收塔连接。
4.根据权利要求2所述的火电厂脱硫废水处理系统，其特征在于，所述一级同质软化反应池上还连接有脱水机，所述脱水机用于将符合标准的水输出，将未符合标准的水送回所述一级同质软化反应池中。
5.根据权利要求1所述的火电厂脱硫废水处理系统，其特征在于，还包括用于汇总所述火电厂脱硫废水、循环排污水处理系统中产生的浓水以及一级纳滤浓水的蓄水调节池。
6.根据权利要求1至5任意一项所述的火电厂脱硫废水处理系统，其特征在于，所述过滤装置包括通过管路依次连接的多介质过滤器、臭氧高级氧化塔、活性炭床、超滤装置、一级纳滤装置以及二级纳滤装置。
7.根据权利要求6所述的火电厂脱硫废水处理系统，其特征在于，所述一级纳滤装置上还安装有检测装置，用于检测经过所述一级纳滤装置处理后 的所述火电厂脱硫废水是否符合预设标准，如果是，所述火电厂脱硫废水流入所述二级纳滤装置中，如果否，则流回所述一级纳滤装置中。
8.根据权利要求6所述的火电厂脱硫废水处理系统，其特征在于，所述多介质过滤器、所述活性炭床以及所述超滤装置上均设有供反洗废水流回至所述二/三级均质软化反应池的管道。
9.根据权利要求6所述的火电厂脱硫废水处理系统，其特征在于，所述一级纳滤装置上设有用于供一级纳滤浓水汇入所述火电厂脱硫废水的管道。
说明书
一种火电厂脱硫废水处理系统
技术领域
本实用新型涉及火电厂脱硫废水处理领域，特别是涉及一种火电厂脱硫废水处理系统。
背景技术
在电厂的运行过程中，火电厂脱硫废水是一种常见废水，火电厂脱硫废水的水质呈酸性，含盐量高，悬浮物含量高，硬度高，腐蚀性强，成分复杂，水质变化大，未经处理不能直接排放，需要单独设置火电厂脱硫废水处理系统。
近年来，实现火电厂脱硫废水中水和固体废弃物的零排放成为大家关注的热点，而火电厂脱硫废水的软化预处理是实现零排放的关键。
现有技术中，火电厂脱硫废水的软化方法主要采用石灰加碳酸钠或者双碱法，现有技术中的软化工艺只能去水中的钙、镁离子，并且，由于废水中含有大量的钙离子，需要消耗大量的碳酸钠，导致软化成本很高。
另外，火电厂脱硫废水中，大量的硫酸根和氯离子共存，增加了后续分盐、结晶盐的工序和成本。
因此，如何有效的降低火电厂脱硫废水的处理成本，是本领域技术人员目前需要解决的技术问题。
实用新型内容
本实用新型的目的是提供一种火电厂脱硫废水处理系统，可有效降低火电厂脱硫废水的软化成本。
为实现上述目的，本实用新型提供如下技术方案：

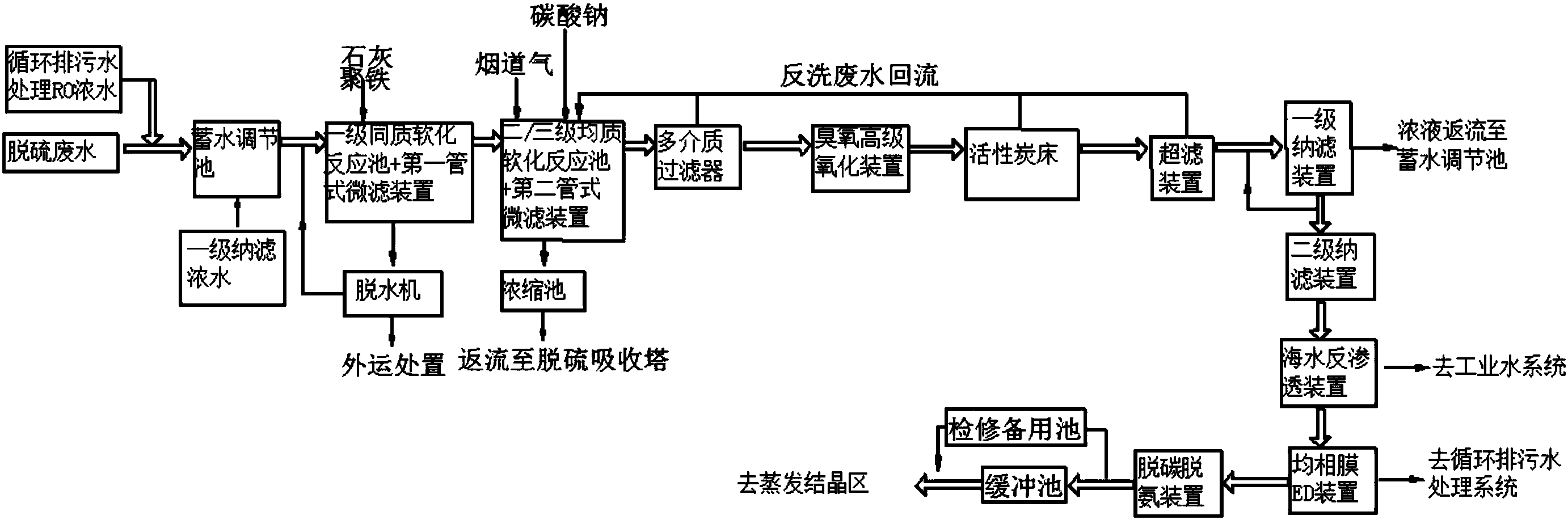

一种火电厂脱硫废水处理系统，包括通过管线依次连接的软化微滤装置、过滤装置、反渗透装置、均相膜ED装置、脱碳脱氨装置以及缓冲池。
优选的，所述软化微滤装置包括：
用于供火电厂脱硫废水进行一级同质软化的一级同质软化反应池、用于供所述火电厂脱硫废水进行一级澄清的第一管式微滤装置、用于供所述火电厂脱硫废水进行二级均质软化反应和三级均质软化反应的二/三级均质软化反应池以及用于供所述火电厂脱硫废水进行二级澄清实现固液分离的第二管式微滤装置，并且，所述一级同质软化反应池、所述第一管式微滤装置、所述二/三级均质软化反应池以及所述第二管式微滤装置通过管线依次连接。
优选的，所述一级同质软化反应池上连接有石灰加入装置;所述二/三级均质软化反应池上连接有烟道气加入装置和碳酸钠加入装置。
优选的，所述二/三级均质软化反应池上还连接有浓缩池，所述浓缩池与电厂内脱硫吸收塔连接。
优选的，所述一级同质软化反应池上还连接有脱水机，所述脱水机用于将符合标准的水输出，将未符合标准的水送回所述一级同质软化反应池中。
优选的，还包括用于汇总所述火电厂脱硫废水、循环排污水处理系统中产生的浓水以及一级纳滤浓水的蓄水调节池。
优选的，所述过滤装置包括通过管路依次连接的多介质过滤器、臭氧高级氧化塔、活性炭床、超滤装置、一级纳滤装置以及二级纳滤装置。
优选的，所述一级纳滤装置上还安装有检测装置，用于检测经过所述一级纳滤装置处理后的所述火电厂脱硫废水是否符合预设标准，如果是，所述火电厂脱硫废水流入所述二级纳滤装置中，如果否，则流回所述一级纳滤装置中。
优选的，所述多介质过滤器、所述活性炭床以及所述超滤装置上均设有供反洗废水流回至所述二/三级均质软化反应池的管道。
优选的，所述一级纳滤装置上设有用于供一级纳滤浓水汇入所述火电厂脱硫废水的管道。
本实用新型所提供的火电厂脱硫废水处理系统，包括通过管线依次连接的软化微滤装置、过滤装置、反渗透装置、均相膜ED装置、脱碳脱氨装置以及缓冲池。该火电厂脱硫废水处理系统，通过设置软化微滤装置实现废水的同质软化、澄清，有效降低了废水中钙、镁等元素的含量，降低了结垢物质对后续处理设备的影响，同时可高比例的去除火电厂脱硫废水中的硫酸根，简化了后续分盐、结晶盐的工序，降低了系统投资和成本，为实现电厂火电厂脱硫废水零排放提供了很好的条件，节约了零排放系统的投资和运行成本，具有重要的经济效益和环境效益。
