申请日2016.08.30
公开(公告)日2017.03.29
IPC分类号F26B21/00; F25B30/02; C02F11/12
摘要
本实用新型公开了一种污泥烘干热泵，它涉及污泥干化技术领域。它包括循环风机、循环风过滤器、全热换热器、预冷器、蒸发器、冷凝器、电加热器、辅助换热器、压缩机和节流阀，循环风机的出口处安装有循环风过滤器，循环风过滤器的出口处设置有全热换热器，全热换热器与预冷器连接，预冷器的下方设置有蒸发器，压缩机通过吸气管与冷凝器连接，冷凝器与电加热器连接，冷凝器还与辅助换热器连接，辅助换热器通过排气管连接至压缩机，与压缩机连接的管道上安装有节流阀。本实用新型能耗低，热能利用率高，使得污泥处置成本大大降低，经济性高，实用性强，易于推广使用。

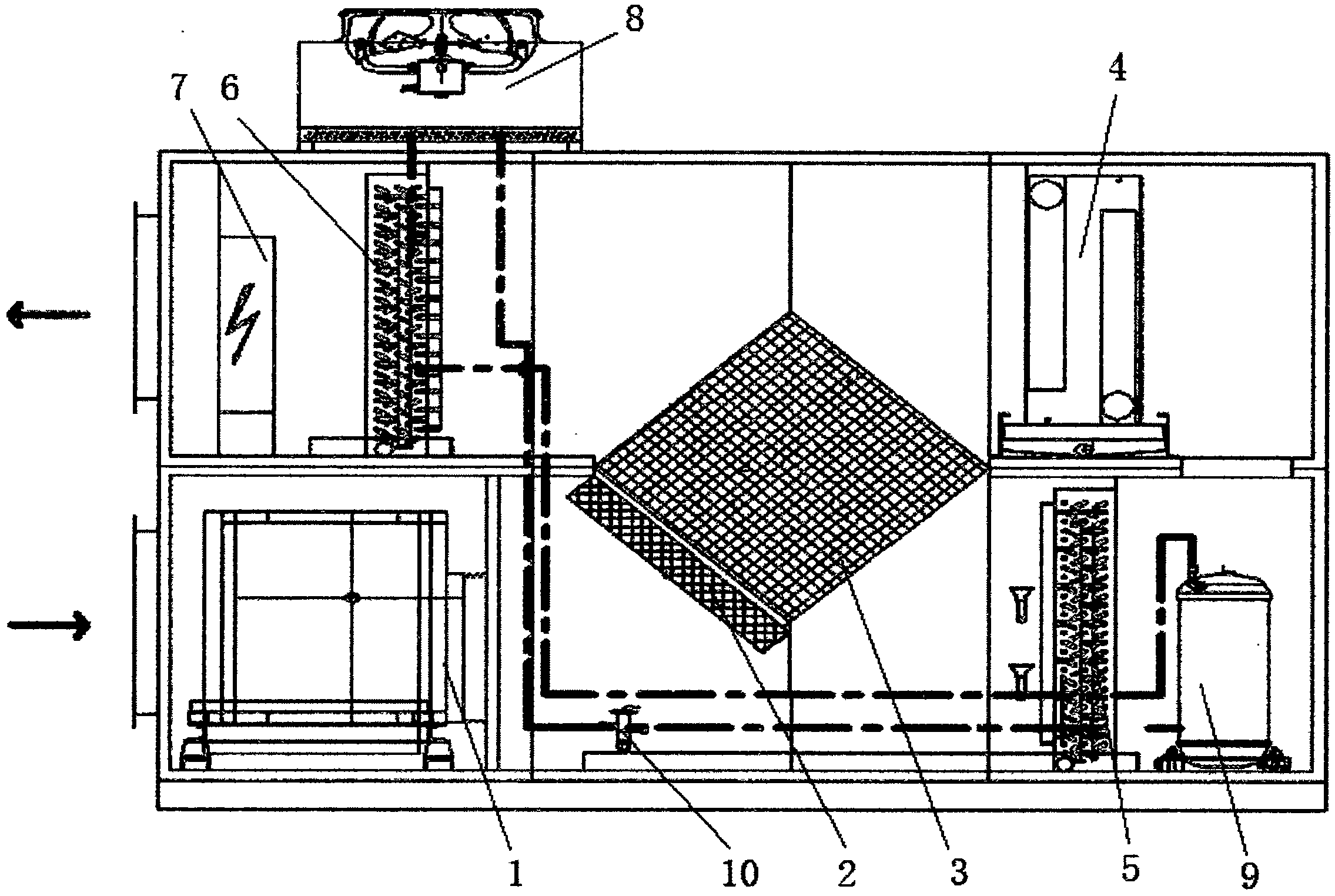

摘要附图
权利要求书
1.污泥烘干热泵，其特征在于，包括循环风机(1)、循环风过滤器(2)、全热换热器(3)、预冷器(4)、蒸发器(5)、冷凝器(6)、电加热器(7)、辅助换热器(8)、压缩机(9)和节流阀(10)，循环风机(1)的出口处安装有循环风过滤器(2)，循环风过滤器(2)的出口处设置有全热换热器(3)，全热换热器(3)与预冷器(4)连接，预冷器(4)的下方设置有蒸发器(5)，压缩机(9)通过吸气管与冷凝器(6)连接，冷凝器(6)与电加热器(7)连接，冷凝器(6)还与辅助换热器(8)连接，辅助换热器(8)通过排气管连接至压缩机(9)，与压缩机(9)连接的管道上安装有节流阀(10)。
2.根据权利要求1所述的污泥烘干热泵，其特征在于，所述的循环风机(1)为变频式离心风机。
3.根据权利要求1所述的污泥烘干热泵，其特征在于，所述的循环风过滤器(2)为G4板式过滤器。
4.根据权利要求1所述的污泥烘干热泵，其特征在于，所述的预冷器(4)、蒸发器(5)、冷凝器(6)、辅助换热器(8)均采用盘管翅式换热器，全热换热器(3)采用板翅式换热器，电加热器(7)采用电热管式加热器。
5.根据权利要求1所述的污泥烘干热泵，其特征在于，所述的压缩机(9)采用涡旋式全封闭压缩机。
6.根据权利要求1所述的污泥烘干热泵，其特征在于，所述的节流阀(10)采用热感应式节流阀。
说明书
污泥烘干热泵
技术领域
本实用新型涉及的是污泥干化技术领域，具体涉及污泥烘干热泵。
背景技术
污泥干化是污泥处理必要的中间过程，从直接施用到直接焚烧，从干化后施用，到干化后焚烧，直到最近的干化后气化，基本上肯定了干化作为一项必要的中间过程的重要性。其原因主要有两个：经济性，无论是运输处置减量，还是能源消耗减量;卫生性，农用的必要条件。污泥干化最终处置方式是国情的选择，填埋无疑是不可取的，这不仅在于土地价值昂贵，主要还是从能源和生物能资源方面考虑，国家要求减少和限制污泥的填埋。目前大部分污泥行业选择焚烧作为处置手段，该污泥本身的热量不足以维持其热量需求，所以此类污泥的对于后续的储存、运输及焚烧来说经济性差，这是造成目前污泥处置成本高的重要原因，对企业污泥的干燥减重、减容的要求日益剧增。
随着国内污泥干燥工艺、技术在不断发展，采用的能源方式主要为直接加热式居多，即使用蒸汽、烟气尾气、电加热等形式将污泥加热至100℃以上，使污泥的水份变为水蒸气排出，热泵作为污泥干化必要的设备，仍存在能耗过高，热能利用率低的问题，基于此，设计一种新型的污泥烘干热泵还是很有必要的。
实用新型内容
针对现有技术上存在的不足，本实用新型目的是在于提供一种污泥烘干热泵，结构简单，设计合理，能耗低，热能利用率高，使得污泥处置成本大大降低，经济性高，实用性强，易于推广使用。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：污泥烘干热泵，包括循环风机、循环风过滤器、全热换热器、预冷器、蒸发器、冷凝器、电加热器、辅助换热器、压缩机和节流阀，循环风机的出口处安装有循环风过滤器，循环风过滤器的出口处设置有全热换热器，全热换热器与预冷器连接，预冷器的下方设置有蒸发器，压缩机通过吸气管与冷凝器连接，冷凝器与电加热器连接，冷凝器还与辅助换热器连接，辅助换热器通过排气管连接至压缩机，与压缩机连接的管道上安装有节流阀。
作为优选，所述的循环风机为变频式离心风机。
作为优选，所述的循环风过滤器为G4板式过滤器。
作为优选，所述的预冷器、蒸发器、冷凝器、辅助换热器均采用盘管翅式换热器，全热换热器采用板翅式换热器，电加热器采用电热管式加热器。
作为优选，所述的压缩机采用涡旋式全封闭压缩机。
作为优选，所述的节流阀采用热感应式节流阀。
本实用新型的有益效果：能耗低，热能利用率高，不会存在二次污染问题，节能环保，使得污泥处置成本大大降低，经济性高，安全性高。
