申请日2016.08.30
公开(公告)日2017.03.29
IPC分类号C02F11/12
摘要
本实用新型公开了一种带式污泥烘干箱，它涉及污泥干化技术领域。它包括污泥成型机、上层输送网带、下层输送网带、循环干燥风机和保温箱体，保温箱体的上部安装有对辊式污泥成型机，保温箱体内部安装有上层输送网带、下层输送网带、循环干燥风机，上层输送网带设置在污泥成型机的下方，下层输送网带设置在上层输送网带的下方，循环干燥风机安装在下层输送网带侧部的固定板下部，保温箱体内部形成有密闭循环烘干空间。本实用新型目能耗低，无二次污染，烘干温度低，安全性高，有效提高低温干燥气流去湿能力，自动化程度高，实用性强，易于推广使用。

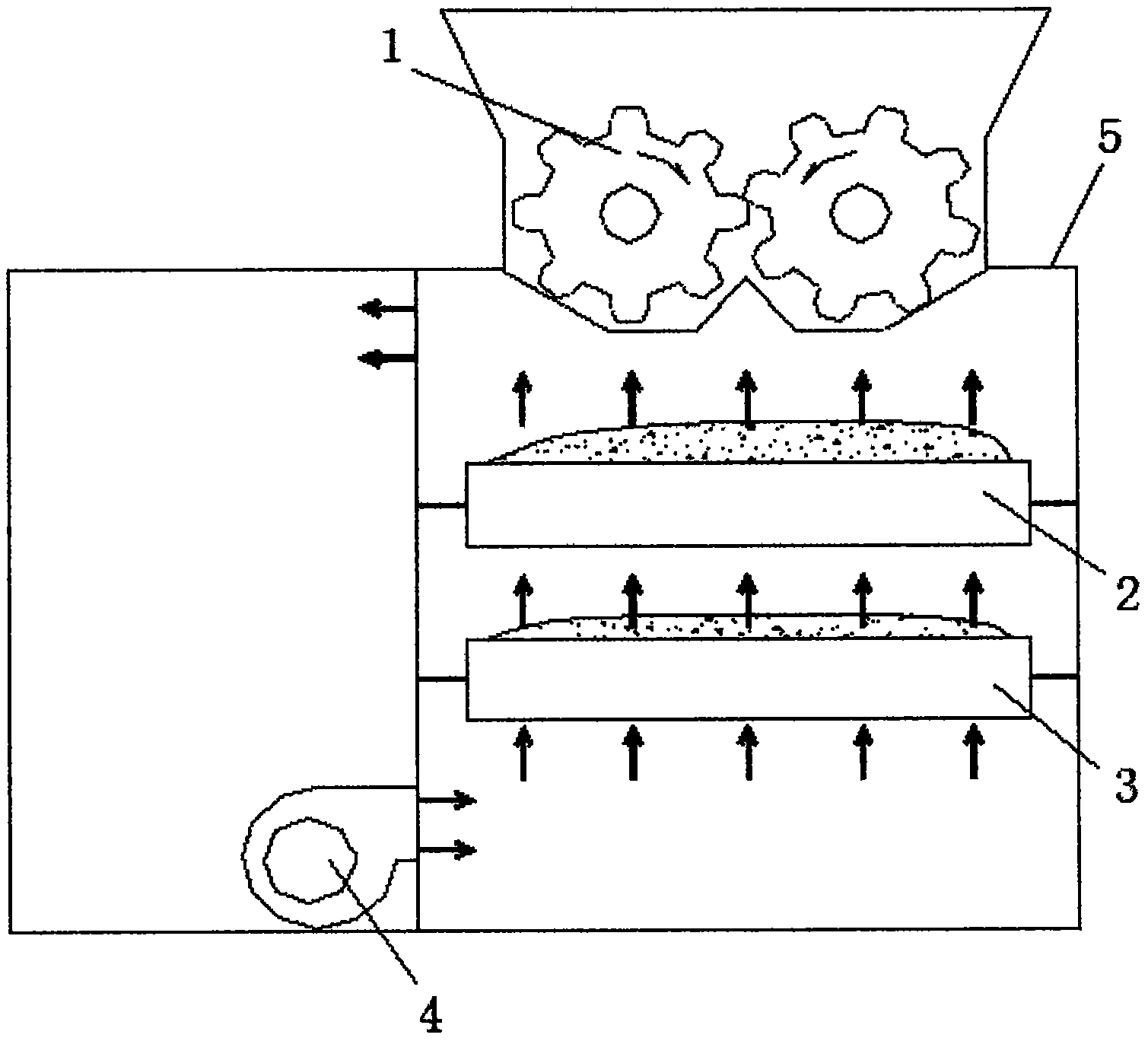

摘要附图
权利要求书
1.带式污泥烘干箱，其特征在于，包括污泥成型机(1)、上层输送网带(2)、下层输送网带(3)、循环干燥风机(4)和保温箱体(5)，保温箱体(5)的上部安装有对结块的污泥进行破碎成型的对辊式污泥成型机(1)，保温箱体(5)内部安装有上层输送网带(2)、下层输送网带(3)、循环干燥风机(4)，上层输送网带(2)设置在污泥成型机(1)的下方，下层输送网带(3)设置在上层输送网带(2)的下方，循环干燥风机(4)安装在下层输送网带(3)侧部的固定板下部，保温箱体(5)内部形成有密闭循环烘干空间。
2.根据权利要求1所述的带式污泥烘干箱，其特征在于，所述的上层输送网带(2)、下层输送网带(3)均采用漏孔式不锈钢输送网带外聚酯方孔网。
3.根据权利要求1所述的带式污泥烘干箱，其特征在于，所述的循环干燥风机(4)采用无蜗壳式离心风机。
4.根据权利要求1所述的带式污泥烘干箱，其特征在于，所述的保温箱体(5)为可拆卸式PU板。
说明书
带式污泥烘干箱
技术领域
本实用新型涉及的是污泥干化技术领域，具体涉及带式污泥烘干箱。
背景技术
污泥干化从直接施用到直接焚烧，从干化后施用到干化后焚烧，直到最近的干化后气化，基本上肯定了干化作为一项必要的中间过程的重要性。其原因主要有两个：经济性，无论是运输处置减量，还是能源消耗减量;卫生性，农用的必要条件。最终处置方式是国情的选择，填埋无疑是不可取的，这不仅在于土地价值昂贵，主要还是从能源和生物能资源方面考虑，国家要求减少和限制污泥的填埋。大部分行业污泥脱水仅采用机械挤压式污泥脱水，如带式压滤机、板框式压滤机、叠螺机以及离心式脱水机，其脱水后污泥含水率在70%-90%左右;选择焚烧作为处置手段，该污泥本身的热量不足以维持其热量需求。所以此类污泥的对于后续的储存、运输及焚烧来说经济性差，这是造成目前污泥处置成本高的重要原因，对企业污泥的干燥减重、减容的要求日益剧增。
目前，国内污泥干燥工艺、技术在不断发展，采用的能源方式主要为直接加热式居多，即使用蒸汽、烟气尾气、电加热等形式将污泥加热至100℃以上，使污泥的水份变为水蒸气排出;该形式烘干装置存在以下问题：
(1)能耗高：能量需求为每公升蒸发量最低需要620大卡，直接加热式干化设备处理商标称其系统的热能需求是800-850大卡。
(2)带来二次污染：烘干污泥同时带来污染性的尾气，需要再做处理装置方能达标排放。
(3)烘干温度高带来烘干安全问题：高温烘干污泥气流中污泥可能挥发出来的物质爆炸、毒性等问题难以避免。
为了解决上述问题，设计一种新型的带式污泥烘干箱还是很有必要的。
实用新型内容
针对现有技术上存在的不足，本实用新型目的是在于提供一种带式污泥烘干箱，结构简单，设计合理，能耗低，无二次污染，烘干温度低，安全性高，有效提高低温干燥气流去湿能力，自动化程度高，实用性强，易于推广使用。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：带式污泥烘干箱，包括污泥成型机、上层输送网带、下层输送网带、循环干燥风机和保温箱体，保温箱体的上部安装有对结块的污泥进行破碎成型的对辊式污泥成型机，保温箱体内部安装有上层输送网带、下层输送网带、循环干燥风机，上层输送网带设置在污泥成型机的下方，下层输送网带设置在上层输送网带的下方，循环干燥风机安装在下层输送网带侧部的固定板下部，保温箱体内部形成有密闭循环烘干空间。
作为优选，所述的上层输送网带、下层输送网带均采用漏孔式不锈钢输送网带外聚酯方孔网。
作为优选，所述的循环干燥风机采用无蜗壳式离心风机。
作为优选，所述的保温箱体为快速可拆卸式PU板。
本实用新型的有益效果：自动化程度高，能耗低，不会带来二次污染，节能环保，且烘干温度低，有效避免了物质爆炸、毒性等安全问题，安全性更高，有效提高了低温干燥气流去湿能力，具有广阔的市场应用前景。
