申请日2016.08.30
公开(公告)日2017.03.29
IPC分类号C02F11/12
摘要
本实用新型公开了一种具有出泥调节功能的污泥脱水机，包括出泥调节装置，所述出泥调节装置包括壳体，所述壳体的上部侧壁设有与出泥口相接的进泥口，所述壳体的底部设有落泥口，所述壳体的内部在进泥口与落泥口之间设有与壳体铰接并通过上下转动实现出泥方向调节的调泥板，所述调泥板铰接有调泥板连杆，所述壳体设有供调泥板连杆通过的调节槽，所述调节板连杆沿长度方向设有一排与调节槽咬合以固定调泥板位置的调节齿。本实用新型通过调泥板调节离心转鼓脱水后污泥落下的方向和位置，有多档调节，要调节出泥方向时，只需握住调泥板连杆，推到想要的角度，将调节齿扣住调节槽的槽壁即可，结构简单，调节方便。

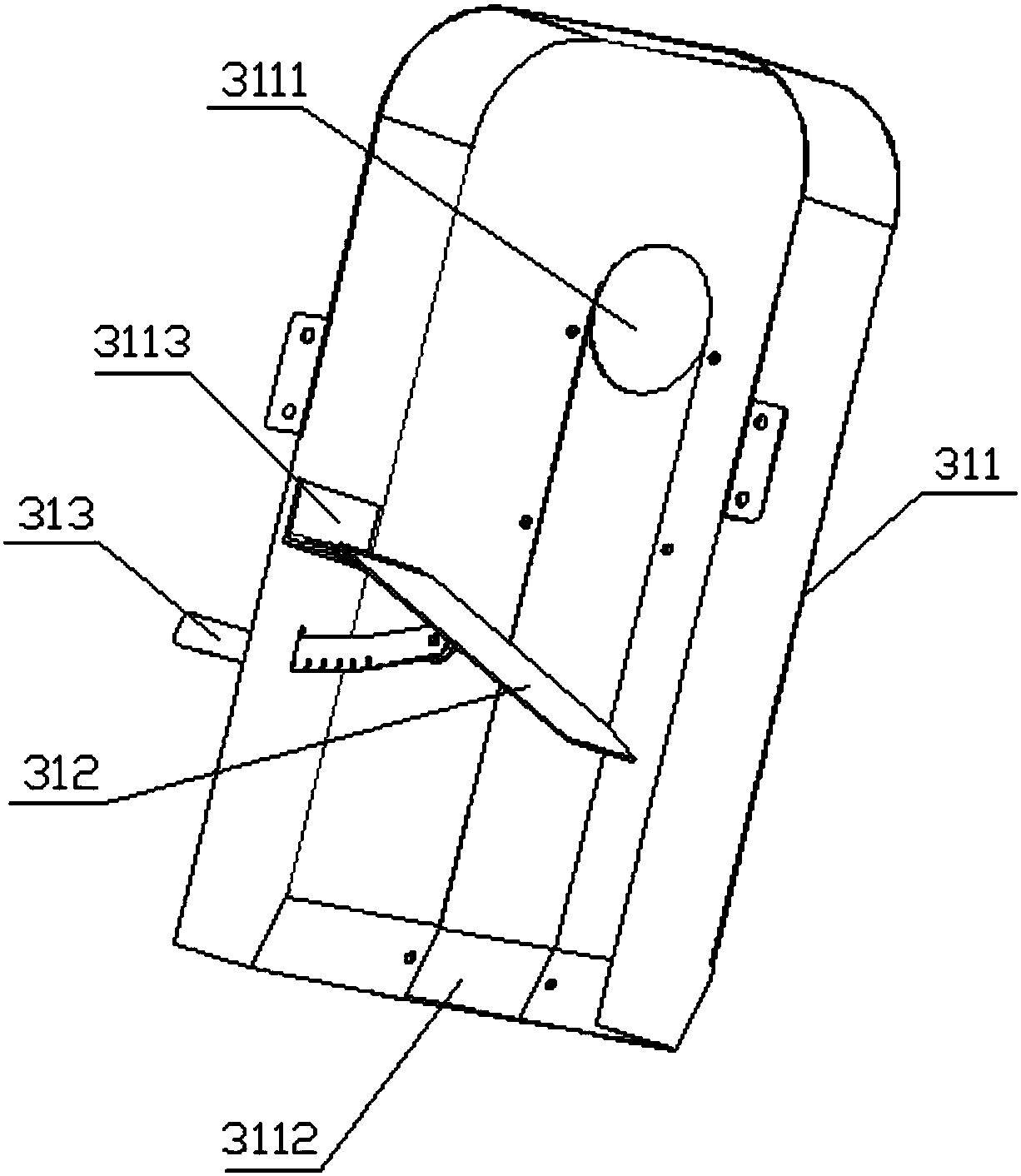

摘要附图
权利要求书
1.一种具有出泥调节功能的污泥脱水机，包括机架，所述机架上设有将污泥与药剂进行混合搅拌的污泥调理槽、对混合搅拌后污泥进行离心脱水的离心转鼓以及将污泥挤压脱水的带式污泥脱水装置，所述带式污泥脱水装置包括夹持挤压污泥的第一滤带和第二滤带，所述第一滤带设有承接离心转鼓脱水后落下的污泥并进行输送的水平输送段，其特征在于：所述离心转鼓的出泥口设有调节出泥方向的出泥调节装置，所述出泥调节装置包括壳体，所述壳体的上部侧壁设有与出泥口相接的进泥口，所述壳体的底部设有落泥口，所述壳体的内部在进泥口与落泥口之间设有与壳体铰接并通过上下转动实现出泥方向调节的调泥板，所述调泥板铰接有调泥板连杆，所述壳体设有供调泥板连杆通过的调节槽，所述调泥板连杆沿长度方向设有一排与调节槽咬合以固定调泥板位置的调节齿。
2.根据权利要求1所述的污泥脱水机，其特征在于：所述壳体呈矩形且长度方向两侧面位于上下侧，所述进泥口位于高度侧侧壁上，所述高度侧侧壁的底部向对面侧折弯并形成落泥口。
3.根据权利要求1所述的污泥脱水机，其特征在于：所述壳体的宽度侧一侧壁上固定有定位角钢，所述调泥板呈长条形，所述调泥板的长度一端通过合页铰链与定位角钢铰接。
4.根据权利要求1所述的污泥脱水机，其特征在于：所述调泥板的底面设有角耳，所述调节连杆通过销轴铰接在角耳上。
说明书
一种具有出泥调节功能的污泥脱水机
技术领域
本实用新型涉及污泥脱水机，尤其是带式污泥脱水机。
背景技术
目前常见的带式污泥脱水机包括机架，在机架上设有将污泥与药剂进行混合搅拌的污泥调理槽、对混合搅拌后污泥进行离心脱水的离心转鼓以及将污泥挤压脱水的带式污泥脱水装置。其中，离心转鼓脱水后落下的污泥直接落在带式污泥脱水装置水平输送段上。由于离心转鼓出来的污泥呈团块状，污泥容易四处散落，影响了带式污泥脱水装置的脱水效果。
实用新型内容
本实用新型所要解决的技术问题就是提供一种具有出泥调节功能的污泥脱水机，使离心转鼓落下的污泥可以落在合适的方向和位置，以利于提高带式污泥脱水装置的脱水效果。
为解决上述技术问题，本实用新型采用如下技术方案：一种具有出泥调节功能的污泥脱水机，包括机架，所述机架上设有将污泥与药剂进行混合搅拌的污泥调理槽、对混合搅拌后污泥进行离心脱水的离心转鼓以及将污泥挤压脱水的带式污泥脱水装置，所述带式污泥脱水装置包括夹持挤压污泥的第一滤带和第二滤带，所述第一滤带设有承接离心转鼓脱水后落下的污泥并进行输送的水平输送段，所述离心转鼓的出泥口设有调节出泥方向的出泥调节装置，所述出泥调节装置包括壳体，所述壳体的上部侧壁设有与出泥口相接的进泥口，所述壳体的底部设有落泥口，所述壳体的内部在进泥口与落泥口之间设有与壳体铰接并通过上下转动实现出泥方向调节的调泥板，所述调泥板铰接有调泥板连杆，所述壳体设有供调泥板连杆通过的调节槽，所述调泥板连杆沿长度方向设有一排与调节槽咬合以固定调泥板位置的调节齿。
作为优选，所述壳体呈矩形且长度方向两侧面位于上下侧，所述进泥口位于高度侧侧壁上，所述高度侧侧壁的底部向对面侧折弯并形成落泥口。
作为优选，所述壳体的宽度侧一侧壁上固定有定位角钢，所述调泥板呈长条形，所述调泥板的长度一端通过合页铰链与定位角钢铰接。
作为优选，所述调泥板的底面设有角耳，所述调节连杆通过销轴铰接在角耳上。
本实用新型通过调泥板调节离心转鼓脱水后污泥落下的方向和位置，以利于提高带式污泥脱水装置的脱水效果。而且为了调泥板的调节，调泥板连杆通过一排调节齿进行调节，可以有多档调节，要调节出泥方向时，只需握住调泥板连杆，推到想要的角度，将调节齿扣住调节槽的槽壁即可，结构简单，调节方便。
