申请日2016.08.30
公开(公告)日2017.03.29
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥成型机构，它涉及污泥干化技术领域。它包括破碎挤条滚轮、污泥拍杆、上层刮泥板、下层刮泥板和污泥箱，污泥箱内安装有污泥拍杆、破碎挤条滚轮，破碎挤条滚轮安装在污泥箱的箱体底部，污泥拍杆设置在破碎挤条滚轮上方，破碎挤条滚轮与污泥拍杆之间的箱壁上安装有上层刮泥板，破碎挤条滚轮下部安装有下层刮泥板。本实用新型适应污泥含水率范围广，出泥量调节范围广，气密性好，经济性高，运行稳定可靠，实用性强，易于推广使用。
摘要附图
权利要求书

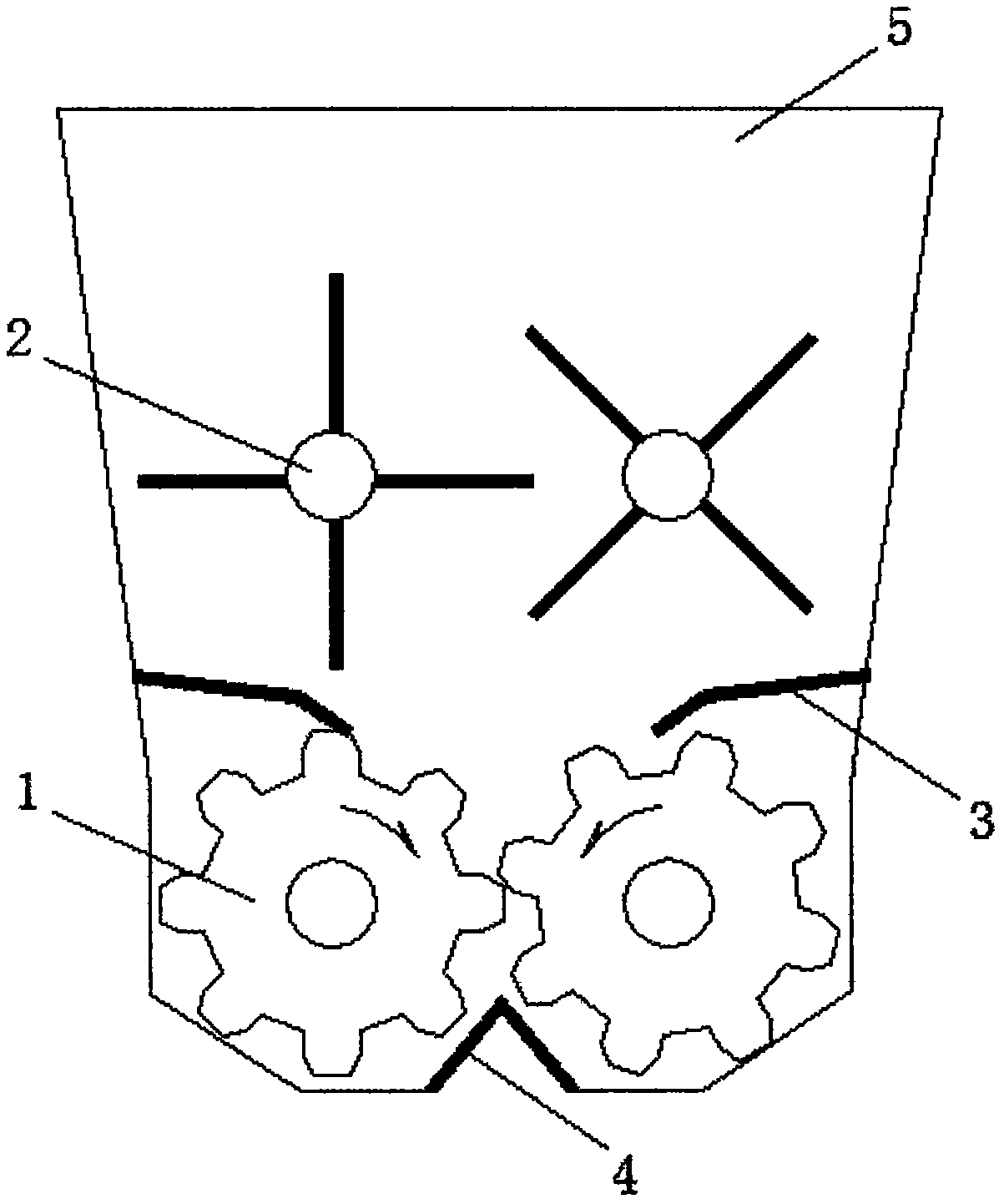

1.污泥成型机构，其特征在于，包括破碎挤条滚轮(1)、污泥拍杆(2)、上层刮泥板(3)、下层刮泥板(4)和污泥箱(5)，污泥箱(5)内安装有污泥拍杆(2)、破碎挤条滚轮(1)，破碎挤条滚轮(1)安装在污泥箱(5)的箱体底部，污泥拍杆(2)设置在破碎挤条滚轮(1)上方，破碎挤条滚轮(1)与污泥拍杆(2)之间的箱壁上安装有上层刮泥板(3)，破碎挤条滚轮(1)下部安装有下层刮泥板(4)。
2.根据权利要求1所述的污泥成型机构，其特征在于，所述的上层刮泥板(3)、下层刮泥板(4)均采用不锈钢网带外聚酯方孔网。
3.根据权利要求1所述的污泥成型机构，其特征在于，所述的破碎挤条滚轮(1)为对辊开槽辊桶式滚轮。
说明书
污泥成型机构
技术领域
本实用新型涉及的是污泥干化技术领域，具体涉及污泥成型机构。
背景技术
污泥干化从直接施用到直接焚烧，从干化后施用到干化后焚烧，直到最近的干化后气化，基本上肯定了干化作为一项必要的中间过程的重要性。其原因主要有两个：经济性，无论是运输处置减量，还是能源消耗减量;卫生性，农用的必要条件。最终处置方式是国情的选择填埋无疑是不可取的，这不仅在于土地价值昂贵，主要还是从能源和生物能资源方面考虑，国家要求减少和限制污泥的填埋。目前大部分行业污泥脱水仅采用机械挤压式污泥脱水，如带式压滤机、板框式压滤机、叠螺机以及离心式脱水机。其脱水后污泥含水率在70%-90%左右;选择焚烧作为处置手段，该污泥本身的热量不足以维持其热量需求。所以此类污泥的对于后续的储存、运输及焚烧来说经济性差，这是造成目前污泥处置成本高的重要原因，对企业污泥的干燥减重、减容的要求日益剧增。
采用低温热泵形式烘干对低温干燥空气的换热、换质要求相对严格，增加低温干燥空气与湿污泥直接的换热面积是特别有效的措施，因此需要设计一种适应初始污泥含水率范围广的污泥成型机械。
实用新型内容
针对现有技术上存在的不足，本实用新型目的是在于提供一种污泥成型机构，结构简单，设计合理，适应污泥含水率范围广，出泥量调节范围广，气密性好，经济性高，运行稳定可靠，实用性强，易于推广使用。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：污泥成型机构，包括破碎挤条滚轮、污泥拍杆、上层刮泥板、下层刮泥板和污泥箱，污泥箱内安装有污泥拍杆、破碎挤条滚轮，破碎挤条滚轮安装在污泥箱的箱体底部，污泥拍杆设置在破碎挤条滚轮上方，破碎挤条滚轮与污泥拍杆之间的箱壁上安装有上层刮泥板，破碎挤条滚轮下部安装有下层刮泥板。
作为优选，所述的上层刮泥板、下层刮泥板均采用不锈钢网带外聚酯方孔网，防止污泥四周逸散。
作为优选，所述的破碎挤条滚轮为对辊开槽辊桶式滚轮，利于增加换热面积，提高换热效率。
本实用新型的有益效果：(1)适应污泥含水率广：可适用于含水85%-60%范围的污泥破碎挤条，适用于绝大多数行业机械挤压后的污泥。
(2)出泥量调节范围广，匹配性能极强。
(3)结构设计简单、经济性高，造价成本低，运行稳定可靠。
(4)气密性好：利用污泥堆积在储泥箱中，烘干箱中的循环空气不会逸散至环境中，有利于避免污泥烘干过程中异味扩散的控制。
