申请日2016.09.04
公开(公告)日2016.12.07
IPC分类号C02F3/28; C02F103/38
摘要
本发明公开了一种聚甲醛废水处理装置，其结构包括：工作异常报警器、控制面板、控制面板支架、水泵、进水口、进水管、底部支架、消化器底座、消化反应器、反应器固定杆、老化污泥除泥口、出水管、温度压力计检测连接线，所述控制面板的上部设有工作异常报警器，所述控制面板和控制面板支架固定连接，所述控制面板支架下方设有水泵，所述水泵前部设有进水口，所述进水管和水泵固定连接，所述水泵通过进水管和消化反应器连接，所述消化反应器下部设有消化器底座，所述消化器底座和底部支架固定连接，本发明结构简单，可以通过增加处理罐来增大处理量，可以有效的控制设备成本，设置有加热器，有效的提高反应效率。
摘要附图
权利要求书

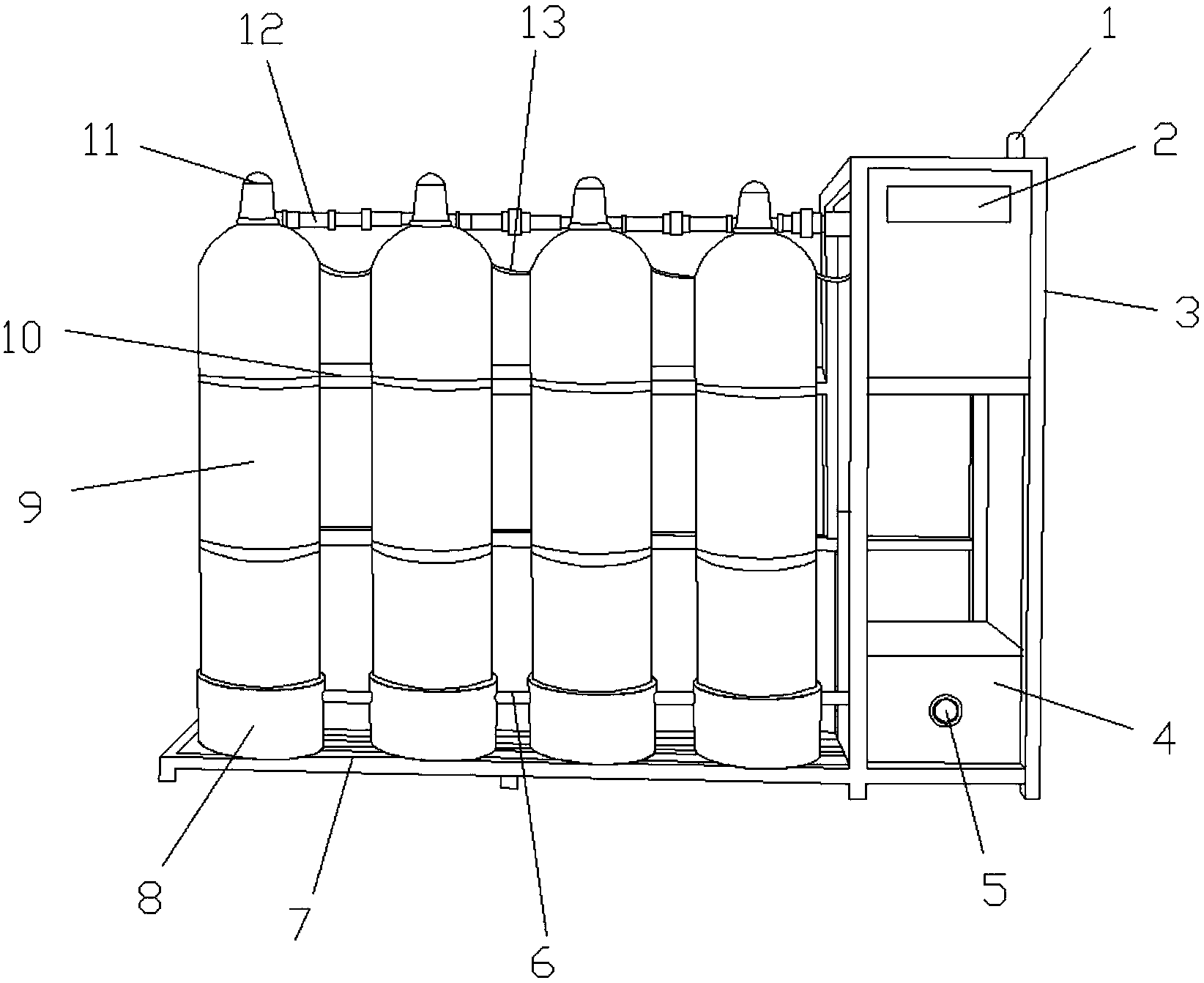

1.一种聚甲醛废水处理装置，其特征在于：其结构包括：工作异常报警器(1)、控制面板(2)、控制面板支架(3)、水泵(4)、进水口(5)、进水管(6)、底部支架(7)、消化器底座(8)、消化反应器(9)、反应器固定杆(10)、老化污泥除泥口(11)、出水管(12)、温度压力计检测连接线(13)，所述控制面板(2)的上部设有工作异常报警器(1)，所述控制面板(2)和控制面板支架(3)固定连接，所述控制面板支架(3)下方设有水泵(4)，所述水泵(4)前部设有进水口(5)，所述进水管(6)和水泵(4)固定连接，所述水泵(4)通过进水管(6)和消化反应器(9)连接，所述消化反应器(9)下部设有消化器底座(8)，所述消化器底座(8)和底部支架(7)固定连接，所述消化反应器(9)和反应器固定杆(10)固定连接，所述消化反应器(9)上方设有老化污泥除泥口(11)，所述消化反应器(9)的上方的侧边设有出水管(12)，所述温度压力计检测连接线(13)和控制面板(2)固定连接，所述控制面板(2)包括：显示屏(201)、控制面板底板(202)、电源指示灯(203)、工作指示灯(204)、电源按钮(205)、水泵控制旋钮(206)、温度计(207)、加热器控制旋钮(208)，所述控制面板底板(202)的上方设有显示屏(201)，所述控制面板底板(202)的下方设有电源指示灯(203)，所述电源指示灯(203)下方设有工作指示灯(204)，所述工作指示灯(204)的下方设有加热器控制旋钮(208)，所述加热器控制旋钮(208)的下方设有温度计(207)，所述温度计(207)的下方的右边设有电源按钮(205)，所述电源按钮(205)的左边设有水泵控制旋钮(206)。
2.根据权利要求1所述的一种聚甲醛废水处理装置，其特征在于：所述消化反应器(9)包括：消化反应填料(901)、反应器外壁(902)、进水口(903)、电加热器(904)、填料支架(905)、温度探测器(906)、出水口(907)。
3.根据权利要求2所述的一种聚甲醛废水处理装置，其特征在于：所述反应器外壁(902)上部的右边和出水口(907)连接，所述反应器外壁(902)内侧的上部设有温度探测器(906)，所述温度探测器(906)下方设有消化反应填料(901)，所述消化反应填料(901)下部和填料支架(905)连接，所述反应器外壁(902)内部的底部设有电加热器(904)，所述反应器外壁(902)的下方的右侧设有进水口(903)。
说明书
一种聚甲醛废水处理装置
技术领域
本发明是一种聚甲醛废水处理装置，属于废水处理设备领域。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质的废水处理法。根据作用微生物的不同，生物处理法又可分为需氧生物处理和厌氧生物处理两种类型。废水生物处理广泛使用的是需氧生物处理法，按传统，需氧生物处理法又分为活性污泥法和生物膜法两类。活性污泥法本身就是一种处理单元，它有多种运行方式。属于生物膜法的处理设备有生物滤池、生物转盘、生物接触氧化池以及生物流化床等。生物氧化塘法又称自然生物处理法。厌氧生物处理法，又名生物还原处理法，主要用于处理高浓度有机废水和污泥。使用的处理设备主要为消化池。
本发明涉及一种聚甲醛废水处理装置，其申请号为：CN201520711279.4，所述聚甲醛处理装置包括从上游到下游依次连通的预处理系统和生化处理系统;预处理系统包括自上游到下游依次连通的铁碳反应器、类芬顿反应器和沉淀池;生化处理系统包括依次连通的一级水解酸化池、甲醛预处理池、UASB反应器、中沉池和好氧处理单元。本申请中，由于采用复合物化氧化法及生物法的结合工艺，并且在预处理阶段采用铁碳电极反应好类芬顿反应相结合的预处理方式，使后续生化处理提供了很好的反应基础，在生化处理阶段，采用UASB反应和二级好氧反应相结合的处理方式，使有机物的小分子彻底转化为分子态排放，COD值大大降低，基本实现了对聚甲醛废水的零污染排放。但是，上述工艺是以污水处理厂为单位进行运营的，适用范围较小，对于较小的企业难以负担。
发明内容
针对现有技术存在的不足，本发明目的是提供一种聚甲醛废水处理装置，以解决上述工艺是以污水处理厂为单位进行运营的，适用范围较小，对于较小的企业难以负担的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种聚甲醛废水处理装置，其结构包括：工作异常报警器、控制面板、控制面板支架、水泵、进水口、进水管、底部支架、消化器底座、消化反应器、反应器固定杆、老化污泥除泥口、出水管、温度压力计检测连接线，所述控制面板的上部设有工作异常报警器，所述控制面板和控制面板支架固定连接，所述控制面板支架下方设有水泵，所述水泵前部设有进水口，所述进水管和水泵固定连接，所述水泵通过进水管和消化反应器连接，所述消化反应器下部设有消化器底座，所述消化器底座和底部支架固定连接，所述消化反应器和反应器固定杆固定连接，所述消化反应器上方设有老化污泥除泥口，所述消化反应器的上方的侧边设有出水管，所述温度压力计检测连接线和控制面板固定连接，所述控制面板包括：显示屏、控制面板底板、电源指示灯、工作指示灯、电源按钮、水泵控制旋钮、温度计、加热器控制旋钮，所述控制面板底板的上方设有显示屏，所述控制面板底板的下方设有电源指示灯，所述电源指示灯下方设有工作指示灯，所述工作指示灯的下方设有加热器控制旋钮，所述加热器控制旋钮的下方设有温度计，所述温度计的下方的右边设有电源按钮，所述电源按钮的左边设有水泵控制旋钮。
进一步的，所述消化反应器包括：消化反应填料、反应器外壁、进水口、电加热器、填料支架、温度探测器、出水口。
进一步的，所述反应器外壁上部的右边和出水口连接，所述反应器外壁内侧的上部设有温度探测器，所述温度探测器下方设有消化反应填料，所述消化反应填料下部和填料支架连接，所述反应器外壁内部的底部设有电加热器，所述反应器外壁的下方的右侧设有进水口。
本发明结构简单，可以通过增加处理罐来增大处理量，可以有效的控制设备成本，设置有加热器，有效的提高反应效率。
