申请日2016.09.01
公开(公告)日2017.04.12
IPC分类号F16L9/14; F16L58/00
摘要
一种高强度地埋式污水管，管体为一复合管体，包括位于内层的耐磨内管以及外层的保护外管，所述耐磨内管为双层复合结构，自管内向外依次为一层耐磨树脂内衬以及通过粘接剂粘接在耐磨树脂内衬外侧的玻璃钢内管;而所述保护外管为带夹层的双层CPVC管，在双层CPVC管之间的夹层中成型有一层树脂层和一层玻璃纤维层;而在耐磨内管以及保护外管之间填充有一层石英砂层，并在此石英砂层中设置有若干圆形支撑管，此圆形支撑管在双层CPVC管之间的夹层的切面上呈均匀环状排布。本实用新型制备方便、成型稳定，耐磨程度更高，且能有效提高管体使用寿命，从而降低企业的使用成本。

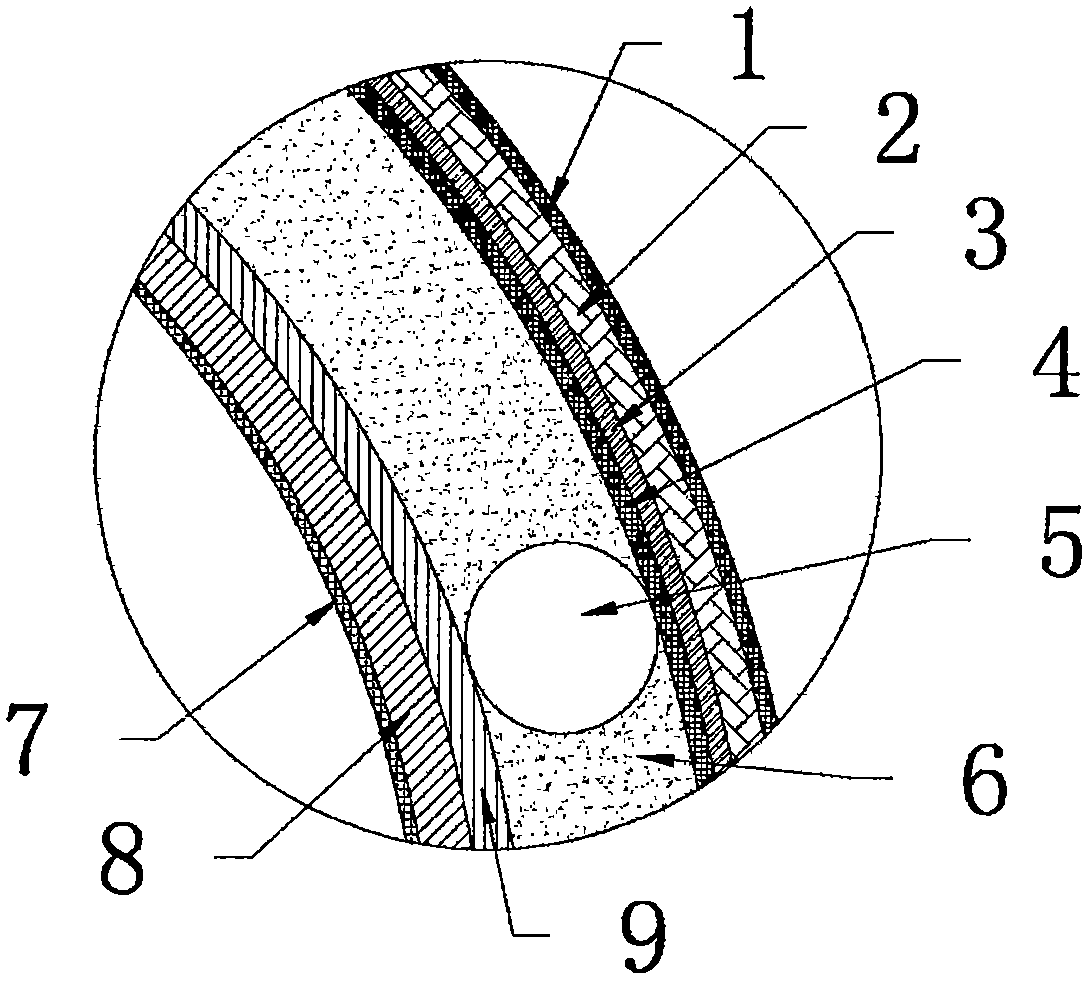

摘要附图
权利要求书
1.一种高强度地埋式污水管，管体为一复合管体，包括位于内层的耐磨内管以及外层的保护外管，其特征在于，所述耐磨内管为双层复合结构，自管内向外依次为一层耐磨树脂内衬以及通过粘接剂粘接在耐磨树脂内衬外侧的玻璃钢内管;所述保护外管为带夹层的双层CPVC管，在双层CPVC管之间的夹层中成型有一层树脂层和一层玻璃纤维层;而在耐磨内管以及保护外管之间填充有一层石英砂层，并在此石英砂层中设置有若干圆形支撑管，且圆形支撑管在双层CPVC管之间的夹层的切面上呈均匀环状排布。
2.根据权利要求1所述的一种高强度地埋式污水管，其特征在于，所述玻璃钢内管的厚度为4～8mm，而耐磨树脂内衬的厚度为0.8～1mm。
3.根据权利要求1所述的一种高强度地埋式污水管，其特征在于，所述石英砂层厚度为2～4mm。
4.根据权利要求1所述的一种高强度地埋式污水管，其特征在于，所述双层CPVC管的夹层中的树脂层厚度与玻璃纤维层厚度之比为3∶1～2∶1，且两者在双层CPVC管中的排布位置可互换。
5.根据权利要求1所述的一种高强度地埋式污水管，其特征在于，所述圆形支撑管为高铬合金钢材料一次成型，其外径与石英砂层的厚度一致。
6.根据权利要求1所述的一种高强度地埋式污水管，其特征在于，所述耐磨树脂内衬与玻璃钢内管之间设置有一层玻璃纤维填充层。
说明书
一种高强度地埋式污水管
技术领域
本实用新型涉及复合管材领域，具体为一种具有优异机械性能的一种高强度地埋式污水管。
背景技术
随着经济社会的发展，城市中工业废水及生活污水越来越多，由于城市人口的不断增加，目前，大都将排污管道埋在地下，减少城市土地的占用面积。污水管在现在社会生活中被广泛的应用于城市污水排放系统中，以前污水管的使用一般为水泥浇筑而成的水泥污水管，此类污水管强度大、抗挤压能力强，但是由于其采用水泥浇铸而成，重量大、韧性差，不宜大量运输，而且在埋设过程中需要大型设备辅助及其不方便;也有使用金属管道来进行排污的，金属管虽然强度高、抗物理冲击性能优越，但工程造价高，施工难度大，即使涂抹有抗腐蚀涂层，但这种抗腐蚀涂层容易被污水中的颗粒和固体物磨损而失效，导致这种金属抗腐蚀管随着时间的增加，其耐腐蚀性越来越差，使得其使用寿命大大降低，增加了更换成本。因而，在现有技术中亟需一种高强度耐腐蚀污水管来应用于当前的城市污水排放系统中。
实用新型内容
本实用新型所解决的技术问题在于提供一种高强度地埋式污水管，以解决上述背景技术中的缺点。
本实用新型所解决的技术问题采用以下技术方案来实现：
一种高强度地埋式污水管，其管体为一复合管体，包括位于内层的耐磨内管以及外层的保护外管，所述耐磨内管为双层复合结构，自管内向外依次为一层耐磨树脂内衬以及通过粘接剂粘接在耐磨树脂内衬外侧的玻璃钢内管;而所述保护外管为带夹层的双层CPVC管，在双层CPVC管之间的夹层中成型有一层树脂层和一层玻璃纤维层;而在耐磨内管以及保护外管之间填充有一层石英砂层，并在此石英砂层中设置有若干圆形支撑管，此圆形支撑管在双层CPVC管之间的夹层的切面上呈均匀环状排布。
在本实用新型中，所述玻璃钢内管的厚度为2～4mm，而耐磨树脂内衬的厚度为0.8～1mm。
在本实用新型中，所述石英砂层厚度为4～8mm。
在本实用新型中，所述双层CPVC管的夹层中的树脂层厚度与玻璃纤维层厚度之比为3∶1～2∶1，且两者在双层CPVC管中的排布位置可互换。
在本实用新型中，为进一步提高耐磨内管内侧韧性，在所述耐磨树脂内衬与玻璃钢内管之间设置有一层玻璃纤维填充层。
在本实用新型中，所述圆形支撑管为高铬合金钢材料一次成型制成，其外径与石英砂层的厚度一致。
有益效果：本实用新型成型稳定，内侧平整度好、耐磨性能优越，同时强度高，耐弯折、抗穿刺和耐酸碱腐蚀性能优越，能有效延长耐磨管道的使用寿命，在较长时间范围内防止污水渗出污染土地。
