申请日2016.09.01
公开(公告)日2017.04.12
IPC分类号C02F9/10
摘要
一种高浓度重金属工业污水处理系统，包括污水收集池、前中和池、初级沉淀池、二级沉淀池、过滤池和后中和池，污水收集池、前中和池、初级沉淀池、二级沉淀池、过滤池和后中和池通过管道依次连接，前中和池和后中和池内均设置有液位计和pH计，前中和池和后中和池上均分别通过酸液管道和碱液管道与储酸池和储碱池连接;初级沉淀池和二级沉淀池的底部均设置有排污阀，排污阀连通蒸发池，蒸发池的上部通过排汽管道与后中和池上的冷凝器连接。本实用新型的高浓度重金属工业污水处理系统经过两次沉淀和一次过滤后，重金属离子能够清除得比较彻底，同时在蒸发室将重金属离子变成膏状或者粉末状，这就给后续的回收或者处理带来极大的方便。

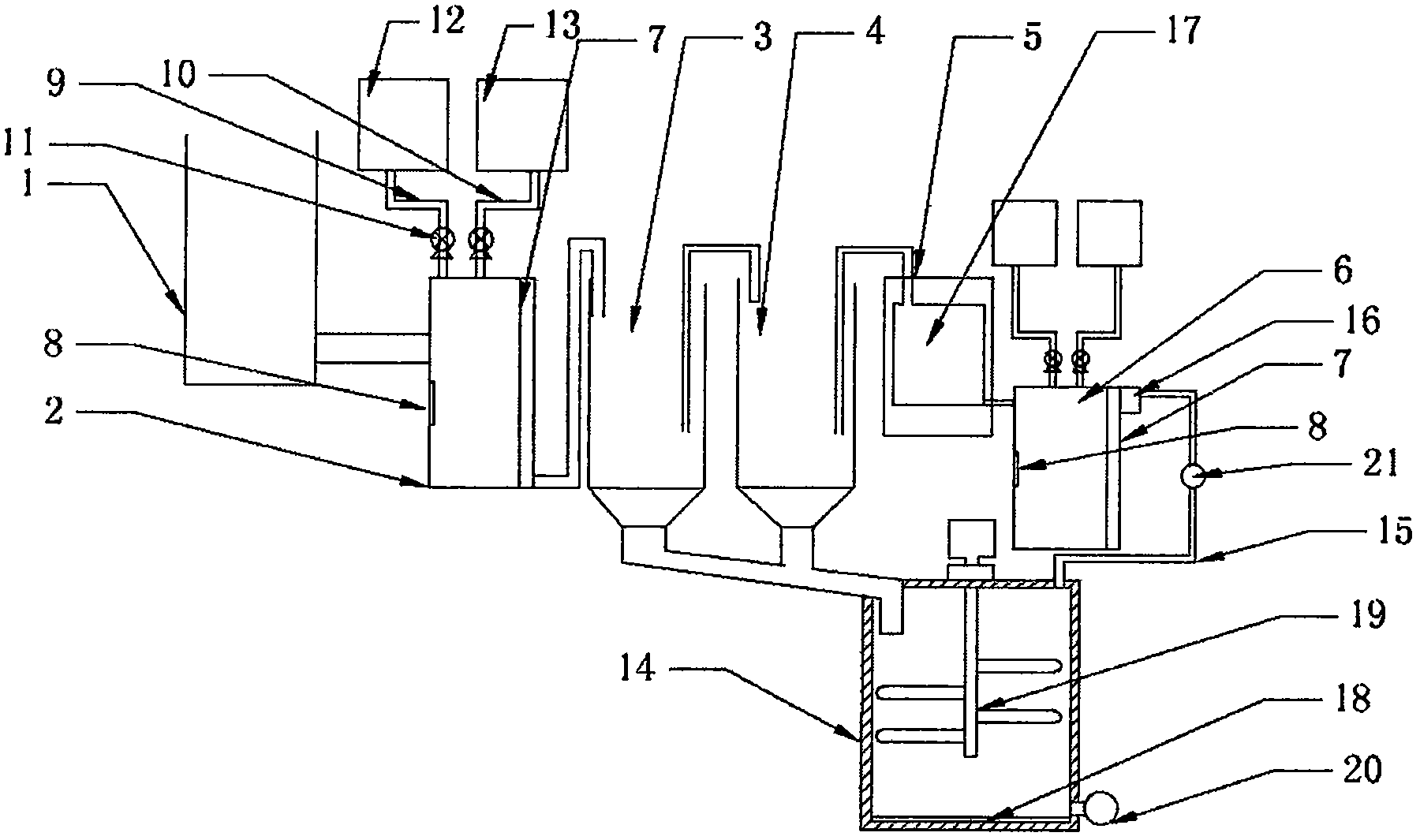

摘要附图
权利要求书
1.一种高浓度重金属工业污水处理系统，其特征在于：包括污水收集池、前中和池、初级沉淀池、二级沉淀池、过滤池和后中和池，所述污水收集池、前中和池、初级沉淀池、二级沉淀池、过滤池和后中和池通过管道依次连接，所述前中和池和后中和池内均设置有液位计和pH计，液位计和pH计分别与PLC连接，前中和池和后中和池上均分别通过酸液管道和碱液管道与储酸池和储碱池连接，酸液管道和碱液管道上分别设置有流量计量阀门并且分别与PLC连接;所述初级沉淀池和二级沉淀池的底部均设置有排污阀，排污阀通过向下倾斜的排污管道与蒸发池连接，蒸发池的上部通过排汽管道与后中和池上的冷凝器连接。
2.根据权利要求1所述的高浓度重金属工业污水处理系统，其特征在于：所述过滤池内设置有活性炭过滤网。
3.根据权利要求1所述的高浓度重金属工业污水处理系统，其特征在于：所述蒸发池内设置有加热管、搅拌装置和鼓风机，加热管设置在蒸发池的底部;所述鼓风机设置在蒸发池的底部，所述搅拌装置包括搅拌轴、搅拌叶片、电机和减速机，所述搅拌轴通过减速机连接在电机上，所述搅拌叶片固定连接在搅拌轴上。
4.根据权利要求1所述的高浓度重金属工业污水处理系统，其特征在于：所述污水收集池和前中和池之间，前中和池与初级沉淀池之间，初级沉淀池与二级沉淀池之间，二级沉淀池与过滤池之间，过滤池与后中和池之间均设置有输送泵。
5.根据权利要求1所述的高浓度重金属工业污水处理系统，其特征在于：所述前中和池和后中和池内均设置有中和搅拌装置。
6.根据权利要求1所述的高浓度重金属工业污水处理系统，其特征在于：所述排汽管道上设置有排风机。
说明书
一种高浓度重金属工业污水处理系统
技术领域
本实用新型涉及一种工业污水处理系统，尤其涉及一种高浓度重金属工业污水处理系统。
背景技术
随着现代社会的发展，含有重金属离子的污水产生量越来越大，由于重金属离子在自然条件下难于降解，其不仅会对水源、土壤等环境造成污染，而且通过食物链的富集作用还会最终进入人体，从而对人体健康造成危害，因此对含有重金属离子的污水进行处理显得尤为重要。现有的对含有重金属离子的污水进行处理的方法包括传统的物理法和化学法，以及新生的生物处理法。
中国发明专利CN202657980U公开了一种污水处理装置，其包括污水处理箱、污水存储箱、燃气燃烧装置、加热排管和排热风机，污水存储箱通过输送管路与污水处理箱连通连接，污水处理箱上端设有排气箱，其内侧底部设有加热排管，加热排管的一端伸出污水处理箱外与燃气燃烧装置连通连接，其另一端通过竖管与排气箱连通，排气箱内还设有与污水处理箱连通的蒸汽排管，排气箱一侧设有总排气管，总排气管的管路上设有排热风机以及空气过滤器，污水处理箱的底部设有带阀排污管道，该排污管道内设排污螺杆。该装置通过将重金属污水进行水分蒸发而保留重金属污物以进行回收。但由于该装置仅仅通过加热这道工序来处理重金属离子的污水，导致污水处理效率较低，重金属离子回收效率低，在实际使用中难以满足污水处理速率的要求。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的不足，提供一种重金属工业污水处理效率高，重金属回收效果好的高浓度重金属工业污水处理系统。
为解决上述技术问题，本实用新型提出的技术方案为：一种高浓度重金属工业污水处理系统，包括污水收集池、前中和池、初级沉淀池、二级沉淀池、过滤池和后中和池，所述污水收集池、前中和池、初级沉淀池、二级沉淀池、过滤池和后中和池通过管道依次连接，所述前中和池和后中和池内均设置有液位计和pH计，液位计和pH计分别与PLC连接，前中和池和后中和池上均分别通过酸液管道和碱液管道与储酸池和储碱池连接，酸液管道和碱液管道上分别设置有流量计量阀门并且分别与PLC连接;所述初级沉淀池和二级沉淀池的底部均设置有排污阀，排污阀通过向下倾斜的排污管道与蒸发池连接，蒸发池的上部通过排汽管道与后中和池上的冷凝器连接。
上述的高浓度重金属工业污水处理系统，优选的，所述过滤池内设置有活性炭过滤网。
上述的高浓度重金属工业污水处理系统，优选的，所述蒸发池内设置有加热管、搅拌装置和鼓风机，所述加热管设置在蒸发池的底部，所述鼓风机设置在蒸发池的底部，所述搅拌装置包括搅拌轴、搅拌叶片、电机和减速机，所述搅拌轴通过减速机连接在电机上，所述搅拌叶片固定连接在搅拌轴上。
上述的高浓度重金属工业污水处理系统，优选的，所述污水收集池和前中和池之间，前中和池与初级沉淀池之间，初级沉淀池与二级沉淀池之间，二级沉淀池与过滤池之间，过滤池与后中和池之间均设置有输送泵。
上述的高浓度重金属工业污水处理系统，优选的，所述前中和池和后中和池内均设置有中和搅拌装置。
上述的高浓度重金属工业污水处理系统，优选的，所述排汽管道上设置有排风机。
本实用新型在处理高浓度重金属工业污水时，先由污水收集池收集污水，当污水达到一定的量的时候通过输送泵将污水泵入前中和池内，在前中和池内通过液位计计量泵入前中和池内污水的量，通过pH计测量出污水的PH值，计算出需要多少酸液或者碱液后通过PLC打开流量计量阀门，向前中和池内输入计算出的酸液或碱液的量。将中和后的污水泵入初级沉淀池内，在初级沉淀池内静置，因为污水中和后会有部分重金属离子析出;初级沉淀池的上清液通过输送泵泵入二级沉淀池内，下部的沉淀也通过倾斜管道输送到蒸发池内，在二级沉淀池内加入絮凝剂，上清液泵入过滤池内过滤后泵入后中和池内，下部的絮凝沉淀也通过倾斜管道输送到蒸发池内，在蒸发池内的沉淀液，通过加热管的加热使得沉淀液中的水不断蒸发使得沉淀下来的重金属变成膏状或者粉末状，在加热的过程中不断搅拌，并且不断通过鼓风机鼓入空气加速水的蒸发，同时排风机不断的将水蒸汽排入冷凝器内将水蒸汽变成液态水并进入后中和池内。
在后中和池内的水由于重金属离子的析出，会带有一定的酸性或者碱性，一般是呈碱性;此时PH计测量出酸碱性后，并通过液位计计量出后中和池内液体的量，然后放入一定量的酸液或者碱液使得后中和池内的液体呈中性或者弱酸性。
与现有技术相比，本实用新型的优点在于：本实用新型的高浓度重金属工业污水处理系统经过两次沉淀和一次过滤后，重金属离子能够清除得比较彻底，同时在蒸发室将重金属离子变成膏状或者粉末状，这就给后续的回收或者处理带来极大的方便，并且本实用新型的处理系统在使用的时候非常方便，处理效率高。
