申请日2015.12.04
公开(公告)日2016.06.08
IPC分类号B01F15/00; C02F1/00
摘要
本实用新型涉及污水处理技术领域，尤其是一种高悬浮物污水处理搅拌装置。它包括旋转轴，旋转轴的中部装设有中级搅拌叶轮、末端装设有初级搅拌叶轮;中级搅拌叶轮包括套接在旋转轴上的中级转盘以及环周且均匀地装设于中级转盘上的若干个中级叶片，中级叶片由一矩形钢制坯料板制成，中级叶片的前侧边相对于中级叶片后侧边、沿中级叶片的根部向外端部方向形成有90度的扭转角度;初级搅拌叶轮包括套接在旋转轴上的初级转盘以及环周且均匀地装设于初级转盘上的若干个初级叶片，所述初级叶片上设置有流质口。本实用新型通过设置的两级搅拌叶轮可对污水中处于不同层级的杂质进行搅拌，从而使杂质(尤其是悬浮物)从污水中分离，既提高了其推动的能力又减少了其旋转阻力。

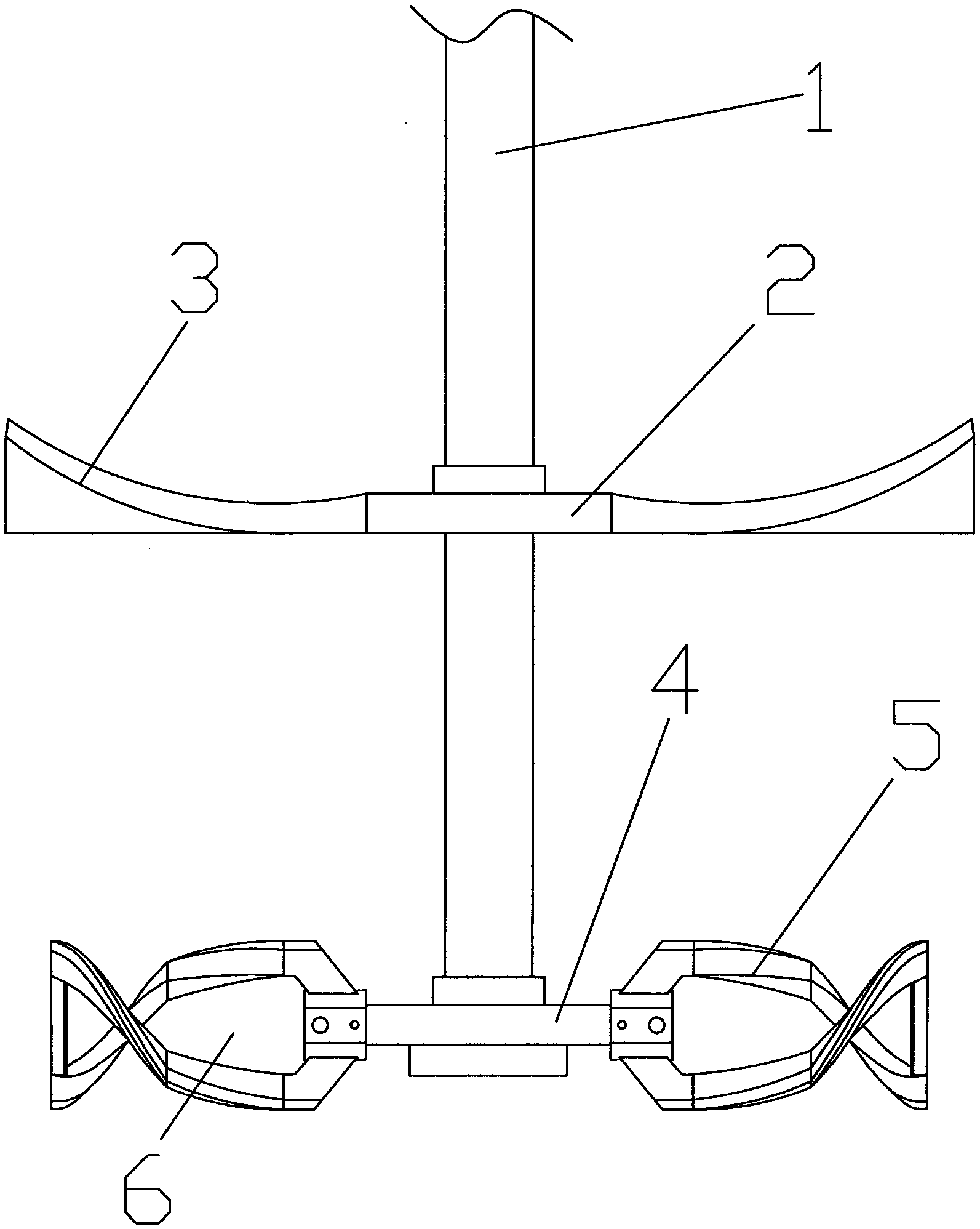

摘要附图
权利要求书
1.一种高悬浮物污水处理搅拌装置，它包括装设于驱动器上的旋转轴，其特征在于：所述旋转轴的中部装设有中级搅拌叶轮、末端装设有初级搅拌叶轮;
所述中级搅拌叶轮包括套接并锁固在旋转轴上的中级转盘以及环周且均匀地装设于中级转盘上的若干个中级叶片，所述中级叶片由一矩形钢制坯料板制成，所述中级叶片的前侧边相对于中级叶片后侧边、沿中级叶片的根部向外端部方向形成有90度的扭转角度;
所述初级搅拌叶轮包括套接并锁固在旋转轴上的初级转盘以及环周且均匀地装设于初级转盘上的若干个初级叶片，所述初级叶片上设置有流质口。
2.如权利要求1所述的一种高悬浮物污水处理搅拌装置，其特征在于：所述初级叶片包括第一肋条、第二肋条、衔接肋条和连接管，所述连接管将第一肋条的根部和第二肋条的根部连接为一体，所述衔接肋条将第一肋条的外端部和第二肋条的外端部连接为一体;
所述第一肋条以连接管的中轴线为中心线、由其根部向其外端部方向作逆时针90度扭转，所述第二肋条以连接管的中轴线为中心线、沿其根部向外端部方向作逆时针90度旋转;
所述衔接肋条垂直于第一肋条的根部与第二肋条的根部之间的连线，所述流质口为第一肋条、衔接肋条、第二肋条和连接管合围后所形成的孔位。
说明书
一种高悬浮物污水处理搅拌装置
技术领域
本实用新型涉及污水处理技术领域，尤其是一种高悬浮物污水处理搅拌装置。
背景技术
众所周知，立式搅拌机是城市污水处理和工业废水处理工艺的常用设备，其搅拌效果对对污水处理正常运行具有很大的影响;其通常包括电机、减速机、机架、传动轴和叶轮，电机的动力输出轴与减速机的输入轴连接，减速机的动力输出轴与传动轴的顶端连接，减速机固定在机架上，叶轮固定连接在传动轴的下部。当启动电机时，叶轮随着传动轴旋转，带动水体向上翻滚形成螺旋状的混合搅拌。
然而，现有的立式搅拌机由于受结构的限制普遍存在结构复杂、搅拌效果差、容易产生搅拌死角等问题;同时由于推力的不足，无法产生明显的螺旋效果，导致对污水中的诸如污泥及悬浮物等杂质无法进行有效分离。
因此，对现有的立式搅拌机提出改进方案，是目前行业内亟待解决的技术问题。
实用新型内容
针对上述现有技术存在的不足，本实用新型的目的在于一种以立式搅拌机的运行原理为基础，具有结构简单紧凑、多功效、推力足、螺旋效应显著、能够对杂质进行有效分离的特点的高悬浮物污水处理搅拌装置。
为了实现上述目的，本实用新型采用如下技术方案：
一种高悬浮物污水处理搅拌装置，它包括装设于驱动器上的旋转轴，所述旋转轴的中部装设有中级搅拌叶轮、末端装设有初级搅拌叶轮;
所述中级搅拌叶轮包括套接并锁固在旋转轴上的中级转盘以及环周且均匀地装设于中级转盘上的若干个中级叶片，所述中级叶片由一矩形钢制坯料板制成，所述中级叶片的前侧边相对于中级叶片后侧边、沿中级叶片的根部向外端部方向形成有90度的扭转角度;
所述初级搅拌叶轮包括套接并锁固在旋转轴上的初级转盘以及环周且均匀地装设于初级转盘上的若干个初级叶片，所述初级叶片上设置有流质口。
优选地，所述初级叶片包括第一肋条、第二肋条、衔接肋条和连接管，所述连接管将第一肋条的根部和第二肋条的根部连接为一体，所述衔接肋条将第一肋条的外端部和第二肋条的外端部连接为一体;
所述第一肋条以连接管的中轴线为中心线、由其根部向其外端部方向作逆时针90度扭转，所述第二肋条以连接管的中轴线为中心线、沿其根部向外端部方向作逆时针90度旋转;
所述衔接肋条垂直于第一肋条的根部与第二肋条的根部之间的连线，所述流质口为第一肋条、衔接肋条、第二肋条和连接管合围后所形成的孔位。
由于采用了上述方案，本实用新型通过设置的两级搅拌叶轮可对污水中处于不同层级的杂质进行搅拌，从而使杂质(尤其是悬浮物)从污水中分离，既提高了其推动的能力又减少了其旋转阻力;其结构简单、螺旋效应显著、杂质分离效果明显，具有很强的实用价值和市场推广价值。
