申请日2015.11.10
公开(公告)日2016.04.13
IPC分类号C02F11/12
摘要
本实用新型涉及一种大型化节能型污泥干化机，包括带传动系统的圆筒结构的壳体，其特征在于：所述壳体的一端设有螺旋喂料机，其另一侧分别设有出料箱、旋转接头，其内部均布有数排换热管束;所述数排换热管束内填充有热源;所述壳体的底部设有两点或三点呈倾角的支撑结构。本实用新型结构简单，易操作，换热效率高，生产能力范围广，尤其适用于大型化生产，同时适用于工业污泥和城市污泥等各种污泥的干化。
权利要求书

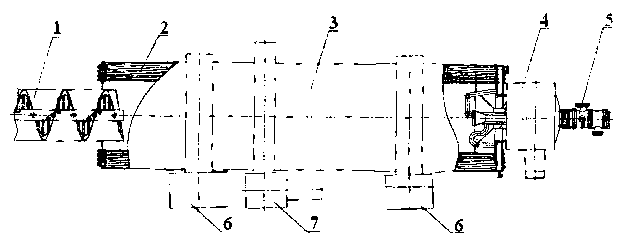

1.一种大型化节能型污泥干化机，包括带传动系统(7)的圆筒结构的壳体(3)，其特征在于：所述壳体(3)的一端设有螺旋喂料机(1)，其另一侧分别设有出料箱(4)、旋转接头(5)，其内部均布有数排换热管束(2);所述数排换热管束(2)内填充有热源;所述壳体(3)的底部设有两点或三点呈倾角的支撑结构(6)。
2.如权利要求1所述的一种大型化节能型污泥干化机，其特征在于：所述螺旋喂料机(1)和所述出料箱(4)与所述壳体(3)的连接处均设有密封结构。
说明书
一种大型化节能型污泥干化机
技术领域
本实用新型涉及污泥干化领域，尤其涉及一种大型化节能型污泥干化机。
背景技术
伴随着工业生产的迅速发展和城市人口的增加，工业废水与生活污水的排放量日益增多，污泥的产出量也迅速增加，我国年产干污泥总量已高达30万吨以上。污泥中所含成分复杂，危害性极大，需妥善处理。目前国内外普遍采用焚烧、填埋、堆肥和投海等处置方法，而这些处置方法均要求污泥含水率必须低于60%，有的甚至低于20%~40%。由于污泥中含有细胞质和胶质，采用浓缩、自然风干、机械脱水等装置处理后的污泥，含水率仍高于75%，对污泥后续的处置和运输都造成很大困难，所以需对污泥进行干化，进一步除去常规脱水方法无法去除的水分，比如细胞内部的结合水、吸附水及毛细水等。
污泥干化是在脱水处理后，利用热能对污泥进行深度脱水的操作，水分吸热变为水蒸气散失，进而得到含水率较低的污泥。目前常用的干化设备有圆盘式干燥机、桨叶式干燥机、带式干燥机等，但是鉴于每年大产量的污泥，这些干化设备普遍存在生产能力小、效率低、系统配套设备多、操作复杂、维护成本高等问题。
实用新型内容
本实用新型所要解决的技术问题是提供一种高效、节能、经济的大型化节能型污泥干化机。
为解决上述问题，本实用新型所述的一种大型化节能型污泥干化机，包括带传动系统的圆筒结构的壳体，其特征在于：所述壳体的一端设有螺旋喂料机，其另一侧分别设有出料箱、旋转接头，其内部均布有数排换热管束;所述数排换热管束内填充有热源;所述壳体的底部设有两点或三点呈倾角的支撑结构。
所述螺旋喂料机和所述出料箱与所述壳体的连接处均设有密封结构。
本实用新型与现有技术相比具有以下优点：
1、本实用新型壳体采用圆筒结构，内部排布数排换热管束，同时设置两点或三点支撑。这种结构型式生产能力可调范围大，适用范围广，可采用不同直径和不同长度的筒体来满足生产需要，尤其适用于大型化生产。
2、本实用新型筒体呈倾斜放置，并与其内部的换热管束同时回转，可增强内部污泥的搅拌，使污泥充分换热，提高热效率。
3、本实用新型热源可采用热烟气、蒸汽、导热油等，可充分利用现场废热、余热，达到高效节能的效果，提高生产效益。
4、本实用新型结构简单，易操作，适用于工业污泥和城市污泥等各种污泥的干化处理。
