申请日2015.08.31
公开(公告)日2016.03.02
IPC分类号C02F3/34; C02F3/02
摘要
本实用新型涉及污水净化设备技术领域，具体涉及一种微生物污水净化器的反冲洗装置，适用于中小型污水处理站或者园林景观的污水处理。桶体外顶部的出水管道连接于控制出水方向的反冲洗控制阀，进水口通过进水管道连接位于曝气装置下方的输水腔，曝气装置设置在桶体内底部，出水装置主要由喷水管和调节阀门两部分组成，调节阀门设置在反冲洗控制阀和喷水管之间，其净化装置利用反冲洗控制阀和充气装置来增加桶体内部的气压，能通过反冲洗控制阀将堵塞在进水口和生物填料表面的细小附着物、沉淀在净化器底部的泥砂冲洗掉，维持污水净化器的净化效率;其净化装置采用微生物来净化污水，不仅净化范围广和使用成本低，而且能量消耗极低，可在水中长期使用。
权利要求书

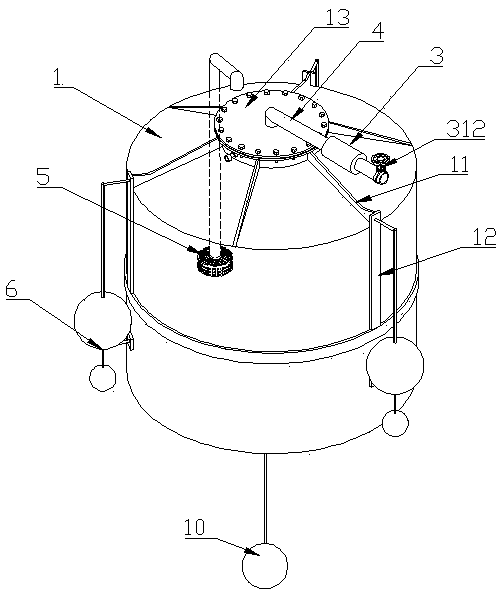

1.一种微生物污水净化器的反冲洗装置，主要包括：具有顶盖(13)的桶体(1)、曝气装置(2)和反冲洗控制阀(3)，其特征在于：所述的桶体(1)内设有用于净化的填充物(9)，桶体(1)外顶部的出水管道(4)连接于控制出水方向的反冲洗控制阀(3)，反冲洗控制阀(3)另一端连接于出水装置(31)，进水口(5)通过进水管道(51)连接位于曝气装置(2)下方的输水腔(7)，曝气装置(2)设置在桶体(1)内底部。
2.根据权利要求1所述的一种微生物污水净化器的反冲洗装置，其特征在于：所述的出水装置(31)主要由L型的喷水管(311)和调节阀门(312)两部分组成，调节阀门(312)设置在反冲洗控制阀(3)和喷水管(311)之间。
3.根据权利要求2所述的一种微生物污水净化器的反冲洗装置，其特征在于：所述的喷水管(311)外围均设有若干个用于出水的圆孔。
4.根据权利要求1所述的一种微生物污水净化器的反冲洗装置，其特征在于：所述的进水口(5)顶部和外围均设有若干个圆孔。
5.根据权利要求1或2所述的一种微生物污水净化器的反冲洗装置，其特征在于：所述的桶体(1)的侧壁呈圆筒状，桶体(1)的顶壁、底壁为锥台状，桶体(1)的顶壁设有若干根加强筋(11)，桶体(1)的侧壁设有若干根加强板(12)。
6.根据权利要求5所述的一种微生物污水净化器的反冲洗装置，其特征在于：所述的桶体(1)外围等距离分布若干组平衡球组(6)，平衡球组(6)主要由浮球(61)和平衡坠(62)组成，平衡坠(62)位于浮球(61)下方。
7.根据权利要求1或2所述的一种微生物污水净化器的反冲洗装置，其特征在于：所述的曝气装置(2)主要由通气管(21)、曝气腔(22)和曝气管(23)组成，曝气腔(22)侧壁等分排布通孔并连接通气管(21)，通气管(21)连接若干曝气管(23)，曝气腔(22)连接于进气管道(81)，进气管道(81)另一端连接于充气装置(8)。
8.根据权利要求1所述的一种微生物污水净化器的反冲洗装置，其特征在于：所述的顶盖(13)下方设有隔板(14)且固定在桶体内，隔板(14)和输水腔(7)设有若干个通孔。
9.根据权利要求1所述的一种微生物污水净化器的反冲洗装置，其特征在于：所述的桶体(1)底部安装有若干重心坠(10)。
说明书
一种微生物污水净化器的反冲洗装置
技术领域
本实用新型涉及污水净化器技术领域，具体涉及一种微生物污水净化器的反冲洗装置,适用于中小型污水处理站园林景观或者城镇村居的河沟池塘的污水处理。
背景技术
随着社会的发展，人们对生活的环境质量越来越重视，水资源保护受到了人们的关注。由于水资源污染无论对自然环境，还是对人类自身，都具有较大影响，一旦水体受到污染，要靠水体自净来恢复水体清洁，非常困难。
目前，一些城镇或绝大多数迈向城镇化的农村，集体经济基础薄弱，在水体治污上亟需开发研制投入和运营成本低，处理效果好，可以就地分散处理的技术。现有微生物污水净化器或设备，都采用物理、化学、生物以及多者并存的综合处理技术，几乎存在投入和运营成本高、性价比低、出现二次污染的问题;一种生物方法：可以通过生物填料、曝气装置提供催化微生物快速繁殖的环境，使土著微生物在生物填料中快速挂膜，培殖大量活性强的土著微生物菌群排出到污水中，从而净化污水;现有采用生物方法的设备一定程度存在投入成本偏高、故障率高或维护费用高，使用寿命短，进水孔道或生物填料被附着物或沉淀物堵塞，净化效率随使用时间逐步下降，未能更好节约能源以及影响景观等问题。
发明内容
本实用新型的目的在于针对已有的技术现状，采用如下技术方案：一种微生物污水净化器的反冲洗装置，主要包括：具有顶盖的桶体、曝气装置和反冲洗控制阀，所述的桶体内部设有用于净化的填充物，桶体外顶部的出水管道连接于控制出水方向的反冲洗控制阀，反冲洗控制阀另一端连接于出水装置，进水口通过进水管道连接位于曝气装置下方的输水腔，曝气装置设置在桶体内底部。
进一步的，所述的出水装置主要由L型的喷水管和调节阀门两部分组成，调节阀门设置在反冲洗控制阀和喷水管之间。
进一步的，所述的喷水管外围均设有若干个用于出水的圆孔。
进一步的，所述的进水口顶部和外围均设有若干个圆孔。
进一步的，所述的桶体的侧壁呈圆筒状，桶体的顶壁、底壁为锥台状，桶体的顶壁设有若干根加强筋，桶体的侧壁设有若干根加强板。
进一步的，所述的桶体外围等距离分布若干组平衡球组，平衡球组主要由浮球和平衡坠组成，平衡坠位于浮球下方。
上述方案中，所述的曝气装置主要由通气管、曝气腔和曝气管组成，曝气腔侧壁等分排布通孔并连接通气管，通气管连接若干曝气管，曝气腔连接进气管道，进气管道另一端连接于充气装置。
上述方案中，所述的顶盖下方设有隔板且固定在桶体内，隔板和输水腔设有若干个通孔。
上述方案中，所述的桶体底部安装有若干重心坠。
本实用新型的有益效果为：
1、其净化装置能通过反冲洗控制阀将堵塞在进水口的生物或附着物、在生物填料表面的细小附着物或少数老化未脱落的生物膜、以及沉淀在净化器底部的泥砂冲洗掉，从而达到维持污水净化器的净化效率;
2、其净化装置通过桶体内部的生物填料、曝气装置提供催化微生物快速繁殖的环境，使土著微生物在生物填料中快速挂膜，培殖大量活性强的土著微生物菌群排出到污水中通过排除大量微生物来净化污水，不仅净化范围广和使用成本低，而且能量消耗极低，可在水中长期使用;
3、其净化装置通过平衡球组的浮球和平衡坠来保持桶体的平衡，使得污水净化器整体的浮心位于污水净化器整体的重心的正上方，且浮心和重心的连线垂直于水面，能保持该装置在水层中垂直悬浮或上浮，保证反冲洗的顺利进行。
