申请日2015.09.07
公开(公告)日2016.02.10
IPC分类号C02F3/30
摘要
本实用新型设备提出一种YS.A/O污废水实验装置,包括实验箱箱体，所述实验箱箱体包括厌氧池、好氧池及沉淀池，所述厌氧池具有进水口，所述曝气装置通过气体流量计连接气泵，所述沉淀池具有出水口，所述出水口通过第一电磁阀连接液体流量计，所述沉淀池具有溢流口及排淤口。本实用新型提出能够实现污水处理设计工程工艺的合理化、准确化。使用该实验装置达到污废水小试目的，该装置加装了精密流量计和精密气体流量计，实现了液体流量和气体(Do溶解氧)流量数据的精确控制，为污废水小试提供了准确的数据。此外，该装置工艺采用A/O或A2/O工艺，结合我公司生产的专利产品——辫带填料，组合成厌氧好氧、水解好氧、二段好氧等不同组合工艺，试验筛选出针对不同废水采用的最佳处理工艺，从而为设计污废水处理工程提供了有力依据。

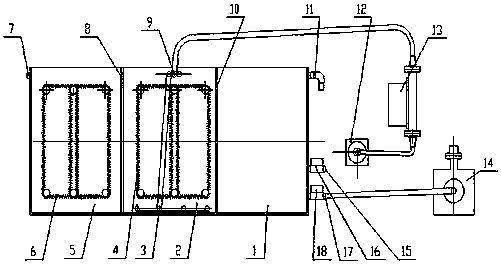

摘要附图
权利要求书
1.一种YS.A/O污废水实验装置,包括实验箱箱体，其特征在于，所述实验箱箱体包括厌氧池、好氧池及沉淀池，所述厌氧池与好氧池通过第一通孔导通，所述好氧池与沉淀池通过第二通孔导通，所述第二通孔的水平高度低于第一通孔，所述厌氧池及好氧池内分别设置有水污染处理填料及曝气装置，所述厌氧池具有进水口，所述曝气装置通过气体流量计连接气泵，所述沉淀池具有出水口，所述出水口通过第一电磁阀连接液体流量计，所述沉淀池具有溢流口及排淤口，所述气体流量计连接控制器及气泵，当所述气体流量计达到预定的值时，所述控制器控制所述气泵打开/关闭。
2.根据权利要求1所述的YS.A/O污废水实验装置，其特征在于，所述水污染处理填料为辫带填料。
3.根据权利要求1所述的YS.A/O污废水实验装置，其特征在于，所述控制器连接第二电磁阀，所述第二电磁阀连接排淤口，以定时打开/关闭排淤口。
4.根据权利要求1所述的YS.A/O污废水实验装置，其特征在于，所述好氧池具有多个且相互之间导通。
说明书
一种YS.A/O污废水实验装置
技术领域
本实用新型属涉及一种YS.A/O污废水实验装置。
背景技术
在现有设备中，并没有一种小型化的获取污废水相关实验数据的设备，这对污废水相关数据的获取带来了很多不便。
实用新型内容
为了解决现有技术的缺陷与不足，本实用新型实施例提供了一种结构小型化，且能够准确得出污废水中液体流量和气体(Do溶解氧)流量数据的污废水实验装置。所述技术方案如下：
本实用新型提一种YS.A/O污废水实验装置,包括实验箱箱体，所述实验箱箱体包括厌氧池、好氧池及沉淀池，所述厌氧池与好氧池通过第一通孔导通，所述好氧池与沉淀池通过第二通孔导通，所述第二通孔的水平高度低于第一通孔，所述厌氧池及好氧池内分别设置有水污染处理填料及曝气装置，所述厌氧池具有进水口，所述曝气装置通过气体流量计连接气泵，所述沉淀池具有出水口，所述出水口通过第一电磁阀连接液体流量计，所述沉淀池具有溢流口及排淤口，所述气体流量计连接控制器及气泵，当所述气体流量计达到预定的值时，所述控制器控制所述气泵打开/关闭。
作为上述技术方案的优先，所述水污染处理填料为辫带填料。
作为上述技术方案的优先，所述控制器连接第二电磁阀，所述第二电磁阀连接排淤口，以定时打开/关闭排淤口。
作为上述技术方案的优先，所述好氧池具有多个且相互之间导通。
本实用新型提出能够实现污水处理设计工程工艺的合理化、准确化。使用该实验装置达到污废水小试目的，该装置加装了精密流量计和精密气体流量计，实现了液体流量和气体(Do溶解氧)流量数据的精确控制，为污废水小试提供了准确的数据。此外，该装置工艺采用A/O或A2/O工艺，结合我公司生产的专利产品——辫带填料，组合成厌氧好氧、水解好氧、二段好氧等不同组合工艺，试验筛选出针对不同废水采用的最佳处理工艺，从而为设计污废水处理工程提供了有力依据。
