申请日2015.07.17
公开(公告)日2015.12.30
IPC分类号B01F7/18; C02F103/28; C02F11/00
摘要
本实用新型涉及造纸技术领域，特别是涉及一种造纸用的污泥搅拌机，其包括搅拌电机、料腔、以及与搅拌电机驱动连接并设置于料腔内的搅拌机构;料腔开设有进料口和出料口;搅拌机构包括搅拌轴、以及上下设置于搅拌轴上的第一层搅拌叶和第二层搅拌叶，搅拌轴与搅拌电机驱动连接;第一层搅拌叶包括若干个均匀布置的第一“S”型叶片，第二层搅拌叶包括若干个均匀布置的第二“S”型叶片。该造纸用的污泥搅拌机在工作的过程中，由于第一“S”型叶片的第一外弯部的弯曲口朝向与第二“S”型叶片的第二外弯部的弯曲口朝向相反，从而使得料腔中的物料能够被充分搅拌，进而使得絮凝效果好。
权利要求书

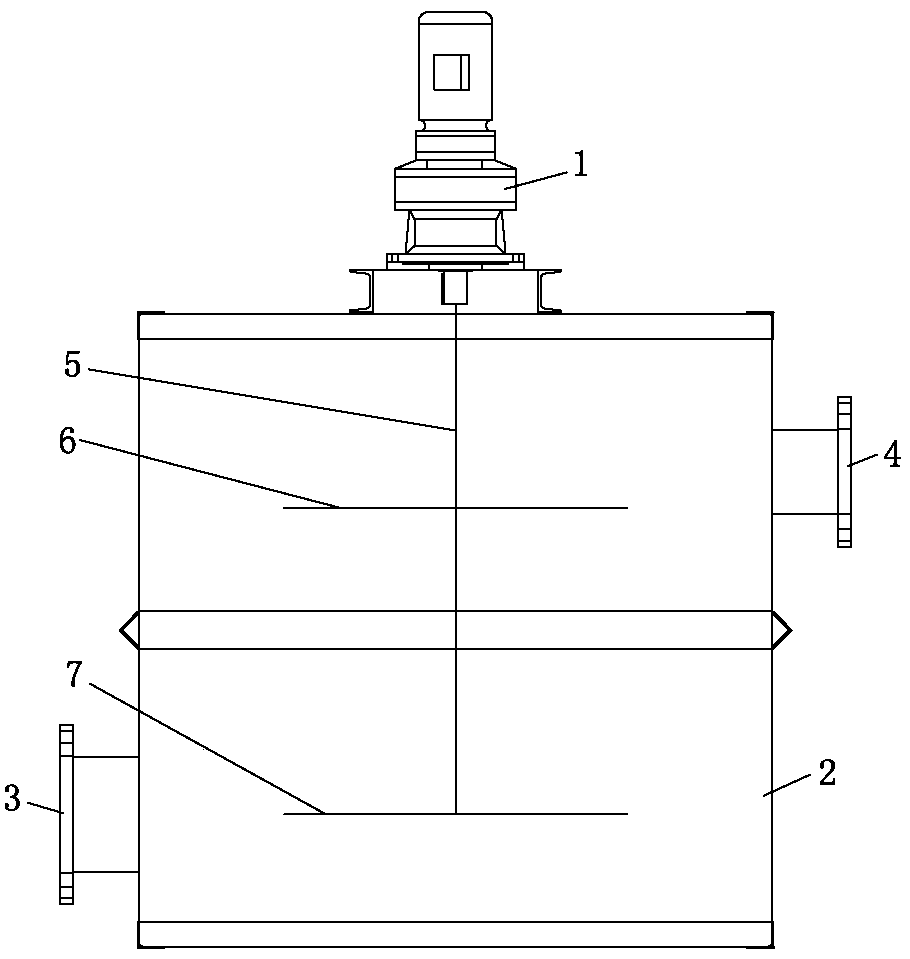

1.一种造纸用的污泥搅拌机，其特征在于：包括搅拌电机、料腔、以及与所述搅拌电机驱动连接并设置于所述料腔内的搅拌机构;
所述料腔开设有进料口和出料口;
所述搅拌机构包括搅拌轴、以及上下设置于所述搅拌轴上的第一层搅拌叶和第二层搅拌叶，所述搅拌轴与所述搅拌电机驱动连接;
所述第一层搅拌叶包括若干个均匀布置的第一“S”型叶片，所述第二层搅拌叶包括若干个均匀布置的第二“S”型叶片。
2.根据权利要求1所述的一种造纸用的污泥搅拌机，其特征在于：所述第一层搅拌叶包括三个均匀布置的第一“S”型叶片。
3.根据权利要求1所述的一种造纸用的污泥搅拌机，其特征在于：所述第二层搅拌叶包括三个均匀布置的第二“S”型叶片。
4.根据权利要求1所述的一种造纸用的污泥搅拌机，其特征在于：所述第一“S”型叶片包括相互连接的第一内弯部和第一外弯部，若干个均匀布置的所述第一“S”型叶片的第一外弯部的弯曲口朝向为逆时针方向。
5.根据权利要求1所述的一种造纸用的污泥搅拌机，其特征在于：所述第二“S”型叶片包括相互连接的第二内弯部和第二外弯部，若干个均匀布置的所述第二“S”型叶片的第二外弯部的弯曲口朝向为顺时针方向。
说明书
一种造纸用的污泥搅拌机
技术领域
本实用新型涉及造纸技术领域，特别是涉及一种造纸用的污泥搅拌机。
背景技术
造纸行业，由于造纸原料是使用废纸，因此在造纸过程中会产生大量的污泥，为了环境保护和节约成本的要求，造纸过程产生的大量污泥不能够直接排放到外界，而需要往污中加入絮凝剂对污泥进行回收利用后再排放。
现有技术中污泥搅拌机应用于造纸污泥，存在搅拌不够充分的缺点，从而导致絮凝效果不好的缺陷。
实用新型内容
本实用新型的目的在于针对现有技术中的不足之处而提供一种搅拌充分、且絮凝效果好的造纸用的污泥搅拌机。
为达到上述目的，本实用新型通过以下技术方案来实现。
提供一种造纸用的污泥搅拌机，包括搅拌电机、料腔、以及与所述搅拌电机驱动连接并设置于所述料腔内的搅拌机构;
所述料腔开设有进料口和出料口;
所述搅拌机构包括搅拌轴、以及上下设置于所述搅拌轴上的第一层搅拌叶和第二层搅拌叶，所述搅拌轴与所述搅拌电机驱动连接;
所述第一层搅拌叶包括若干个均匀布置的第一“S”型叶片，所述第二层搅拌叶包括若干个均匀布置的第二“S”型叶片。
所述第一层搅拌叶包括三个均匀布置的第一“S”型叶片。
所述第二层搅拌叶包括三个均匀布置的第二“S”型叶片。
所述第一“S”型叶片包括相互连接的第一内弯部和第一外弯部，若干个均匀布置的所述第一“S”型叶片的第一外弯部的弯曲口朝向为逆时针方向。
所述第二“S”型叶片包括相互连接的第二内弯部和第二外弯部，若干个均匀布置的所述第二“S”型叶片的第二外弯部的弯曲口朝向为顺时针方向。
本实用新型的有益效果：
(1)本实用新型提供的一种造纸用的污泥搅拌机，由于搅拌轴上下设置有第一层搅拌叶和第二层搅拌叶，且第一层搅拌叶包括若干个均匀布置的第一“S”型叶片，第二层搅拌叶包括若干个均匀布置的第二“S”型叶片，第一“S”型叶片包括相互连接的第一内弯部和第一外弯部，若干个均匀布置的第一“S”型叶片的第一外弯部的弯曲口朝向为逆时针方向，第二“S”型叶片包括相互连接的第二内弯部和第二外弯部，若干个均匀布置的第二“S”型叶片的第二外弯部的弯曲口朝向为顺时针方向，因此，该造纸用的污泥搅拌机在工作的过程中，由于第一“S”型叶片的第一外弯部的弯曲口朝向与第二“S”型叶片的第二外弯部的弯曲口朝向相反，从而使得料腔中的物料能够被充分搅拌，进而使得絮凝效果好。
(2)本实用新型提供的一种造纸用的污泥搅拌机，具有结构简单，且适用于大规模生产的特点。
