申请日2015.07.17
公开(公告)日2016.01.20
IPC分类号C02F3/12
摘要
本实用新型公开了一种加压膜生物反应器垃圾渗滤液处理系统，包括渗滤液供应装置和与其相连的曝气塔，所述的曝气塔通过排液管与脱气沉淀池连通，所述的脱气沉淀池的底部设有污泥出口，还包括高压空气供应装置，所述的曝气塔为高压曝气塔，所述的高压空气供应装置与曝气塔连通，所述的脱气沉淀池内设有膜过滤装置，所述的膜过滤装置上设有出水口。本实用新型的目的是提供一种加压膜生物反应器垃圾渗滤液处理系统，能够提高氧在垃圾渗滤液中的传递速率和传递量，增加生化反应器内活性污泥浓度，使垃圾渗滤液的处理效率提高。
权利要求书

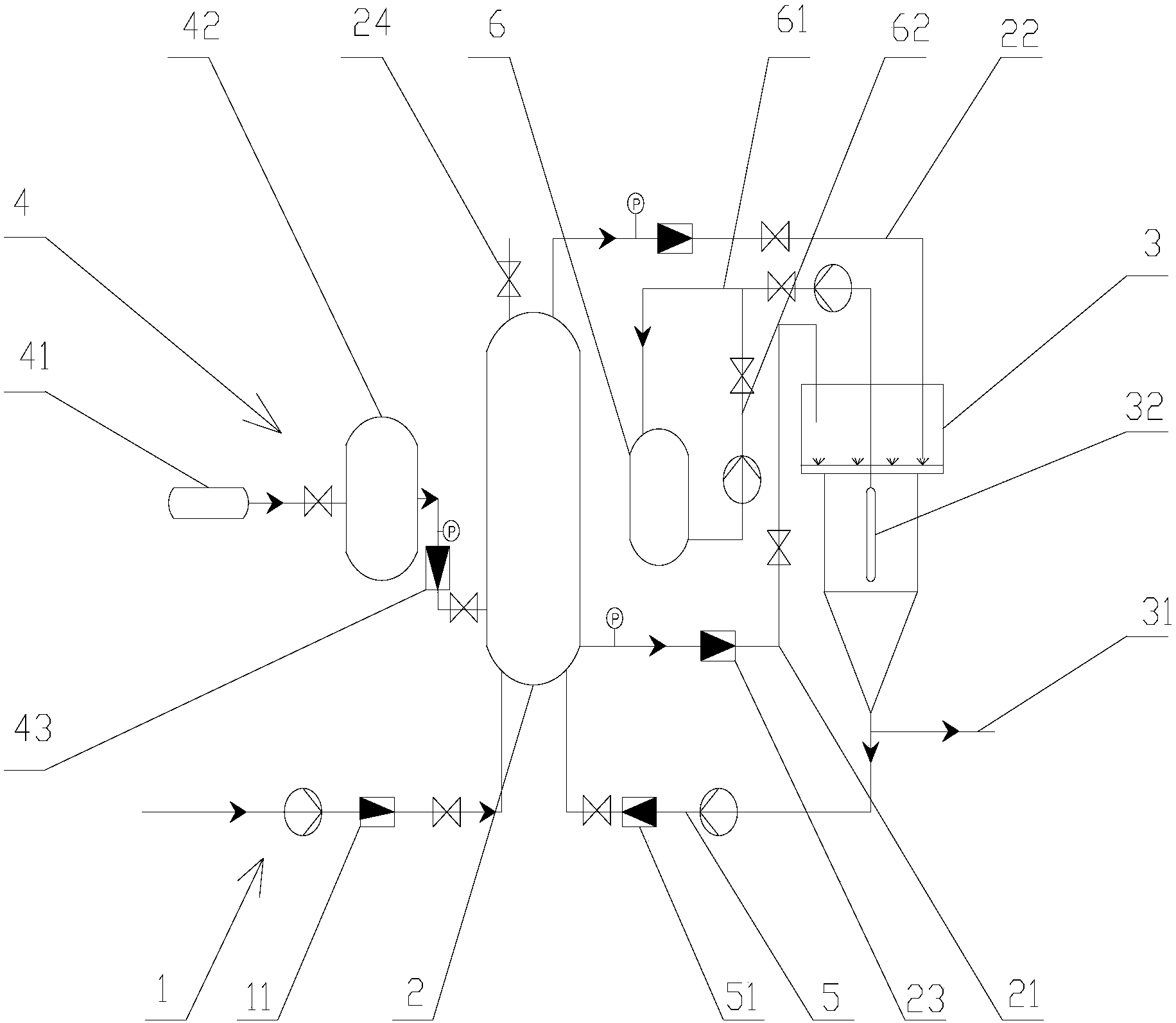

1.一种加压膜生物反应器垃圾渗滤液处理系统，包括渗滤液供应装置(1)和与其相连的曝气塔(2)，所述的曝气塔(2)通过排液管(21)与脱气沉淀池(3)连通，所述的脱气沉淀池(3)的底部设有污泥出口(31)，其特征在于，还包括高压空气供应装置(4)，所述的曝气塔(2)为高压曝气塔，所述的高压空气供应装置(4)与曝气塔(2)连通，所述的脱气沉淀池(3)内设有膜过滤装置(32)，所述的膜过滤装置(32)上设有出水口。
2.根据权利要求1所述的加压膜生物反应器垃圾渗滤液处理系统，其特征在于，所述的曝气塔(2)的上部设有排气管(22)，所述的排气管(22)自曝气塔(2)延伸至脱气沉淀池 (3)内。
3.根据权利要求2所述的加压膜生物反应器垃圾渗滤液处理系统，其特征在于，还包括一用于将脱气沉淀池(3)内的污泥循环至曝气塔(2)中的循环管(5)，所述的循环管(5) 的一端与污泥出口(31)连通，另一端与曝气塔(2)的下部连通，所述的循环管(5)上设有第一机泵。
4.根据权利要求3所述的加压膜生物反应器垃圾渗滤液处理系统，其特征在于，所述的循环管(5)上设有第一流量计(51)，所述的排液管(21)上设有第二流量计(23)。
5.根据权利要求1所述的加压膜生物反应器垃圾渗滤液处理系统，其特征在于，还包括一储水罐(6)，所述的储水罐(6)通过一排水管(61)与出水口连通，所述的排水管(61) 上设有第二机泵。
6.根据权利要求5所述的加压膜生物反应器垃圾渗滤液处理系统，其特征在于，所述的储水罐(6)和膜过滤装置(32)之间还设有反冲洗管路(62)。
7.根据权利要求1所述的加压膜生物反应器垃圾渗滤液处理系统，其特征在于，所述的高压空气供应装置(4)包括空压机(41)以及与空压机(41)相连的储气罐(42)，所述的储气罐(42)与曝气塔(2)相连。
8.根据权利要求7所述的加压膜生物反应器垃圾渗滤液处理系统，其特征在于，所述的储气罐(42)的出口连接有第三流量计(43)，所述的曝气塔(2)上设有安全阀(24)。
9.根据权利要求1所述的加压膜生物反应器垃圾渗滤液处理系统，其特征在于，所述的渗滤液供应装置(1)包括供应管道，所述的供应管道上设有第三机泵和第四流量计(11)。
10.根据权利要求1至9任一所述的加压膜生物反应器垃圾渗滤液处理系统，其特征在于，所述的膜过滤装置(32)为超滤膜过滤装置。
说明书
一种加压膜生物反应器垃圾渗滤液处理系统
技术领域
本实用新型涉及污水处理领域，特别是一种加压膜生物反应器垃圾渗滤液处理系统。
背景技术
随着我国城市人口的增加，相应产生的生活垃圾量也在急剧增加。由于垃圾在堆放和填埋过程中压实、发酵等生物化学降解作用，同时在降水和地下水的渗流作用下产生一种高浓度的含有机和无机成分的液体——垃圾渗滤液，可造成水体、土壤、生态等多方面的污染。由于垃圾渗滤液有机物浓度高、成分复杂、可生化性差、氨氮浓度高、随季节变化幅度大、变化规律复杂。因此，垃圾渗滤液的处理难度大，尚无十分完善的处理工艺，目前大多数采用生化处理加深度处理联合的方法，深度处理法主要有三类：化学氧化法、活性炭吸附法和膜过滤法。
常规好氧工艺在常压下通过鼓风机提供氧源，空气成分中氧气所占比重为21%，而空气从鼓风机鼓入并通过曝气器释放成小气泡开始至气泡上升到液面破裂的过程中，气泡中的氧转移到污水中约只占了空气重量的5%，而占空气重量16%的氧未被利用而重新回到大气中，使得氧向污水中的转移效率不高，为达到一定的处理效果需增加氧的供给，从而增加能耗。另一方面由于好养生物反应效率受到垃圾渗滤液中溶解氧浓度的限制，使得反应器有机负荷、生物降解效率不高，从而导致处理系统庞大，投资和运行费用增加。
实用新型内容
本实用新型的目的是提供一种加压膜生物反应器垃圾渗滤液处理系统，能够提高氧在垃圾渗滤液中的传递速率和传递量，增加生化反应器内活性污泥浓度，使垃圾渗滤液的处理效率提高。
本实用新型提供的技术方案为：一种加压膜生物反应器垃圾渗滤液处理系统，包括渗滤液供应装置和与其相连的曝气塔，所述的曝气塔通过排液管与脱气沉淀池连通，所述的脱气沉淀池的底部设有污泥出口，还包括高压空气供应装置，所述的曝气塔为高压曝气塔，所述的高压空气供应装置与曝气塔连通，所述的脱气沉淀池内设有膜过滤装置，所述的膜过滤装置上设有出水口。
在上述的加压膜生物反应器垃圾渗滤液处理系统中，所述的曝气塔的上部设有排气管，所述的排气管自曝气塔延伸至脱气沉淀池内。
在上述的加压膜生物反应器垃圾渗滤液处理系统中，还包括一用于将脱气沉淀池内的污泥循环至曝气塔中的循环管，所述的循环管的一端与污泥出口连通，另一端与曝气塔的下部连通，所述的循环管上设有第一机泵。
在上述的加压膜生物反应器垃圾渗滤液处理系统中，所述的循环管上设有第一流量计，所述的排液管上设有第二流量计。
在上述的加压膜生物反应器垃圾渗滤液处理系统中，还包括一储水罐，所述的储水罐通过一排水管与出水口连通，所述的排水管上设有第二机泵。
在上述的加压膜生物反应器垃圾渗滤液处理系统中，所述的储水罐和膜过滤装置之间还设有反冲洗管路。
在上述的加压膜生物反应器垃圾渗滤液处理系统中，所述的高压空气供应装置包括空压机以及与空压机相连的储气罐，所述的储气罐与曝气塔相连。
在上述的加压膜生物反应器垃圾渗滤液处理系统中，所述的储气罐的出口连接有第三流量计。
在上述的加压膜生物反应器垃圾渗滤液处理系统中，所述的高压曝气塔上设有安全阀。
在上述的加压膜生物反应器垃圾渗滤液处理系统中，所述的渗滤液供应装置包括供应管道，所述的供应管道上设有第三机泵和第四流量计。
在上述的加压膜生物反应器垃圾渗滤液处理系统中，所述的膜过滤装置为超滤膜过滤装置。
本实用新型的上述技术方案具有以下有益效果：本实用新型加压膜生物反应器圾渗滤液处理系统的氧饱和溶解度提高，污泥浓度大，容积负荷高;加压后溶解氧可以深入活性污泥内部，微生物的活性大大增加;能拓宽渗滤液好氧处理进水的水质范围，耐冲击能力大;大大提高渗滤液中有机物和氨氮的处理效率和去除率;生化出水水质稳定，更易于后续的深度处理;占地面积小，投资少，运行管理方便。
